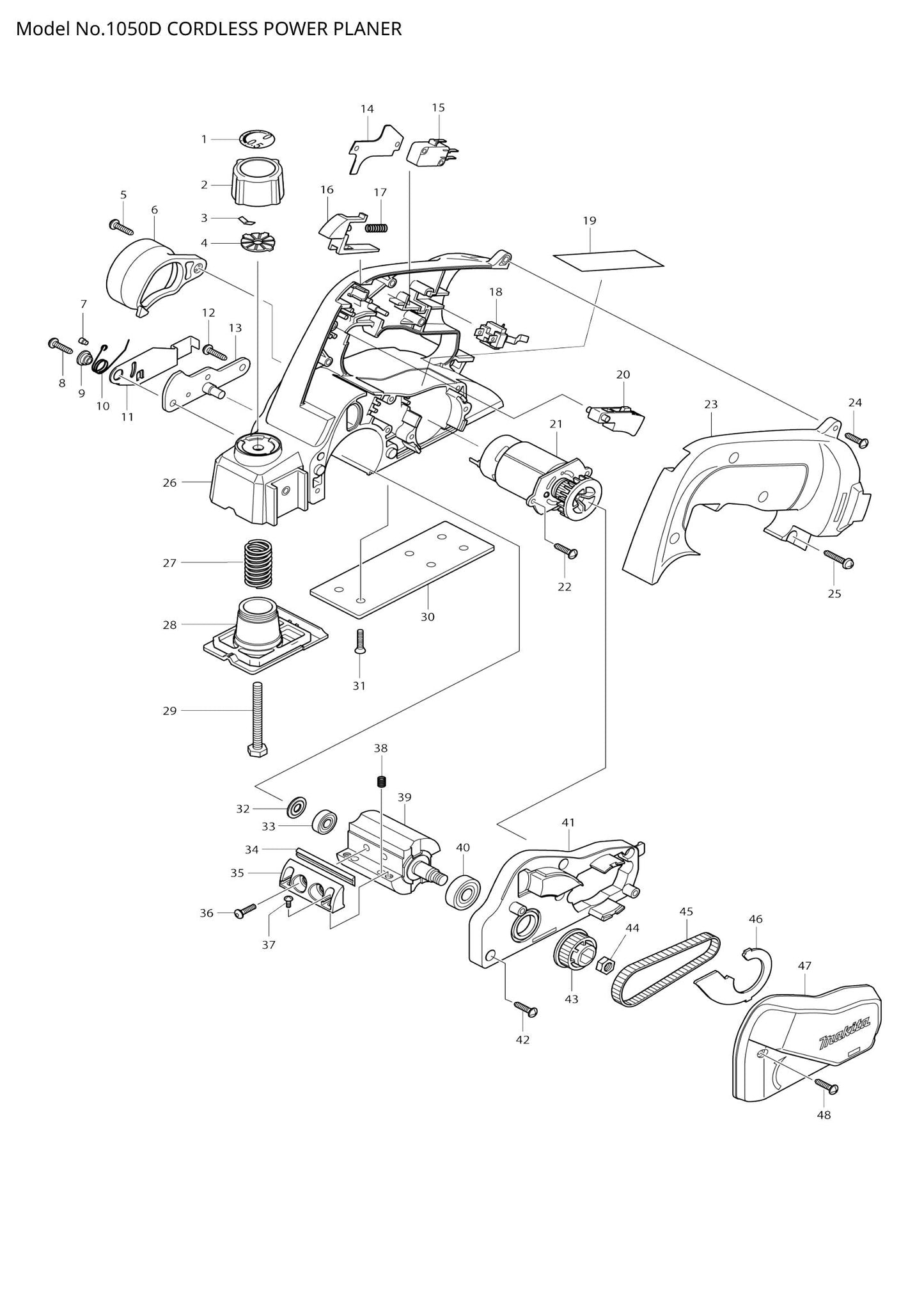

• 1050D exploded view

Explosionszeichnung – 1050D

Explosionszeichnung – 1050D

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart
1050D Explosionsansicht
  • Position 001 – WAAGENETIKETT (SKU: 816346-2)
  • Position 002 – KNOPF 35 (SKU: 271312-0)
  • Position 003 – Blattfeder (SKU: 232185-6)
  • Position 004 – Nockenplatte (Artikelnummer: 344710-2)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 006 – DÜSE (SKU: 416787-8)
  • Position 007 – Federstift 3-8 (Artikelnummer: 951051-5)
  • Position 009 – SCHULTERRING 4 (SKU: 257215-2)
  • Position 010 – TORSIONSFEDER 10 (SKU: 231504-3)
  • Position 011 – Trommelabdeckung (SKU: 344708-9)
  • Position 012 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 013 – FASSHALTER (SKU: 165242-4)
  • Position 014 – LEITERFÜHRUNG (SKU: 413074-6)
  • Position 015 – SCHALTER V15-1A6-IN (SKU: 651942-7)
  • Position 016 – SPERRKNOPF (SKU: 416789-4)
  • Position 017 – DRUCKFEDER 4 (SKU: 233194-8)
  • Position 018 – BATTERIEHALTER (SKU: 643909-9)
  • Position 019 – TYPENSCHILD 1050D (SKU: 851453-4)
  • Position 020 – SCHALTHEBEL (SKU: 416788-6)
  • Position 021 – Gleichstrommotor (Artikelnummer: 629732-6)
  • Position 022 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 023 – Griffabdeckung (Artikelnummer: 416784-4)
  • Position 024 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 026 – HAUPTRAHMEN (SKU: 416783-6)
  • Position 027 – DRUCKFEDER 15 (SKU: 231356-2)
  • Position 028 – VORDERE BASIS (SKU: 317119-1)
  • Position 029 – Sechskantschraube M6x60 (Artikelnummer: 921382-6)
  • Position 030 – BASIS (SKU: 344707-1)
  • Position 031 – Senkkopfschraube M4 (Artikelnummer: 912127-3)
  • Position 032 – Lagerhalter 6-18 (Artikelnummer: 285691-0)
  • Position 033 – KUGELLAGER 626LLB (SKU: 211016-2)
  • Position 034 – HOBELMESSER 50MM (SKU: A-85400)
  • Position 037 – +LINSENKOPFSCHRAUBE M4X10 (SKU: 265069-3)
  • Position 038 – DRUCKFEDER 3 (SKU: 231317-2)
  • Position 039 – TROMMEL (SKU: 161134-5)
  • Position 040 – KUGELLAGER 6000DDW (SKU: 211088-7)
  • Position 041 – HALTERUNG (SKU: 416785-2)
  • Position 042 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 043 – RIEMENSCHEIBE 8-30 (SKU: 222152-9)
  • Position 044 – Sechskantmutter M8 (Artikelnummer: 931402-8)
  • Position 045 – Synchronriemen 6-210 (Artikelnummer: 225082-3)
  • Position 046 – Prallplatte (Artikelnummer: 344711-0)
  • Position 047 – RIEMENABDECKUNG (SKU: 416786-0)
  • Position 048 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 049 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
