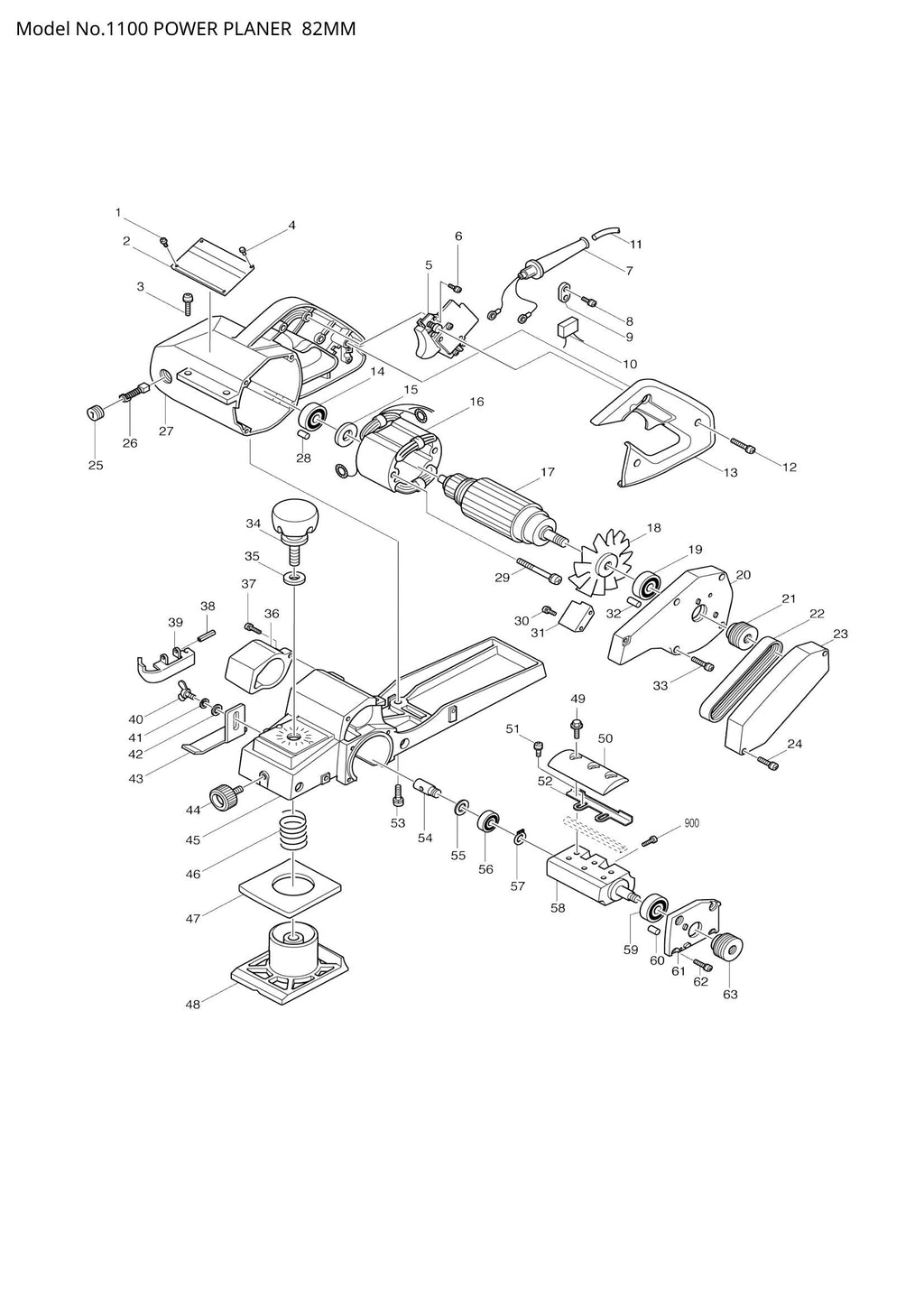

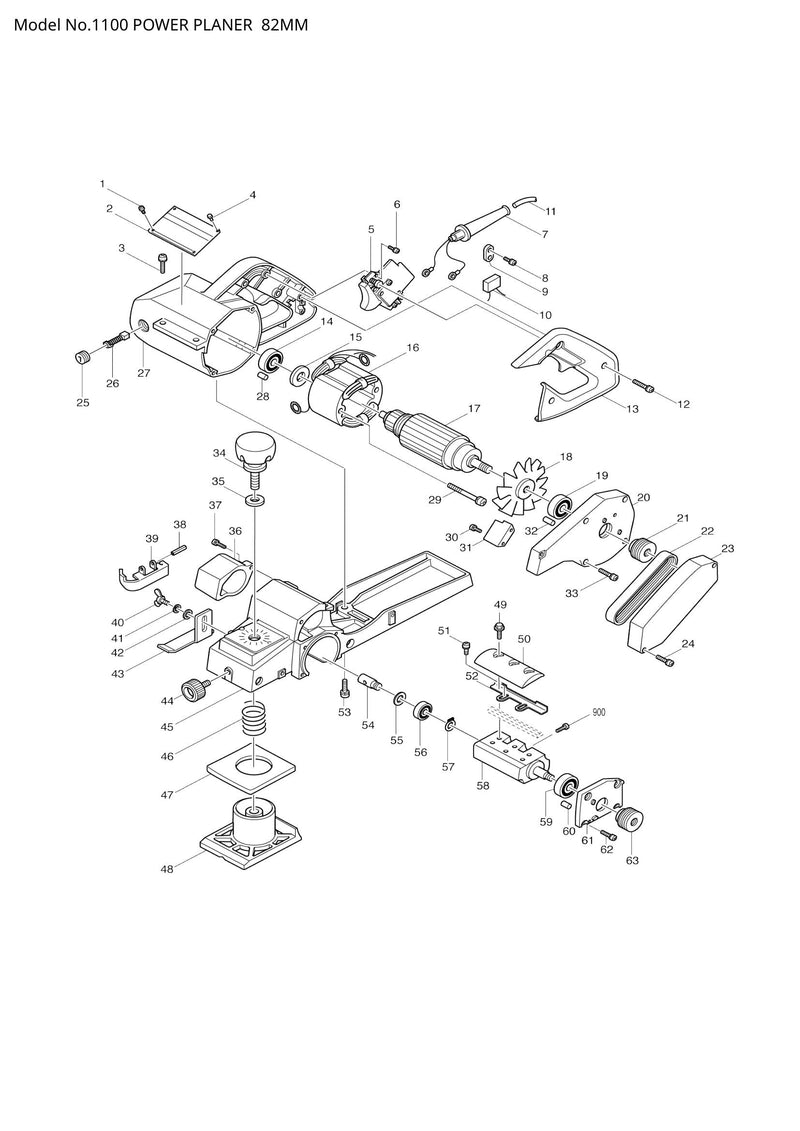

Explosionszeichnung – 1100

Name: Explosionszeichnung – 1100
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Flachkopfschraube M3x6 (Artikelnummer: 911001-2)
Position 002 – NAMENSSCHILD 1100 (SKU: 811751-8)
Position 003 – Flachkopfschraube M5x18 (Artikelnummer: 911228-4)
Position 004 – NIET 0-5 (SKU: 953106-2)
Position 012 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
Position 014 – KUGELLAGER 6200LB (SKU: 211068-3)
Position 018 – FAN 80 (SKU: 241001-1)
Position 019 – KUGELLAGER 6200LLB (SKU: 211066-7)
Position 021 – V-RIEMENSCHEIBE 5-26,5L (SKU: 222002-8)
Position 022 – Keilrippenriemen 5-285 (Artikelnummer: 225001-9)
Position 024 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 025 – Bürstenhalterkappe 6-10 (SKU: 643600-9)
Position 030 – Flachkopfschraube M4x6 (Artikelnummer: 911101-8)
Position 031 – Schallwandabdeckung (Artikelnummer: 342148-5)
Position 033 – Flachkopfschraube M4x25 (Artikelnummer: 911146-6)
Position 034 – KNOPF 50 (SKU: 271226-3)
Position 035 – Unterlegscheibe 10 (Artikelnummer: 941251-5)
Position 038 – Federstift 4-40 (SKU: 951131-7)
Position 040 – FLÜGELSCHRAUBE M5X10 (SKU: 924206-5)
Position 041 – Federscheibe 5 (Artikelnummer: 942101-7)
Position 042 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 043 – TIEFENFÜHRER (SKU: 342001-5)
Position 044 – SCHRAUBE M6X13 (SKU: 251804-5)
Position 046 – DRUCKFEDER 17 (SKU: 231001-9)
Position 047 – Gummidichtung (SKU: 421001-9)
Position 049 – Sechskantschraube mit Flansch M6x17 (Artikelnummer: 251609-3)
Position 051 – + Linsenkopfschraube M4x5 (Artikelnummer: 251246-3)
Position 054 – HINTERE TROMMELWELLE (SKU: 323001-4)
Position 055 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
Position 057 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 058 – TROMMEL (SKU: 161048-8)
Position 059 – KUGELLAGER 6201ZZ (SKU: 211107-9)
Position 060 – Gummistift 6 (SKU: 263005-3)
Position 062 – Flachkopfschraube M4x14 (Artikelnummer: 911121-2)
Position 063 – V-PULLEY 5-29.4 (SKU: 222001-0)
Position 404 – RICHTLINIE (SKU: 161046-2)
Position 406 – MESSPLATTE (SKU: 411086-3)
Position 407 – Flachkopfschraube M5x18 (Artikelnummer: 911228-4)
Position 408 – BLATTMESSGERÄT (SKU: 123062-2)
Position 410 – Steckschlüssel 9 (Artikelnummer: 782209-3)
Position 905 – SET PLATTE F/MINI BLADE (SKU: 343433-9)

Explosionszeichnung – 1100

Beschreibung

Explosionszeichnung – 1100
