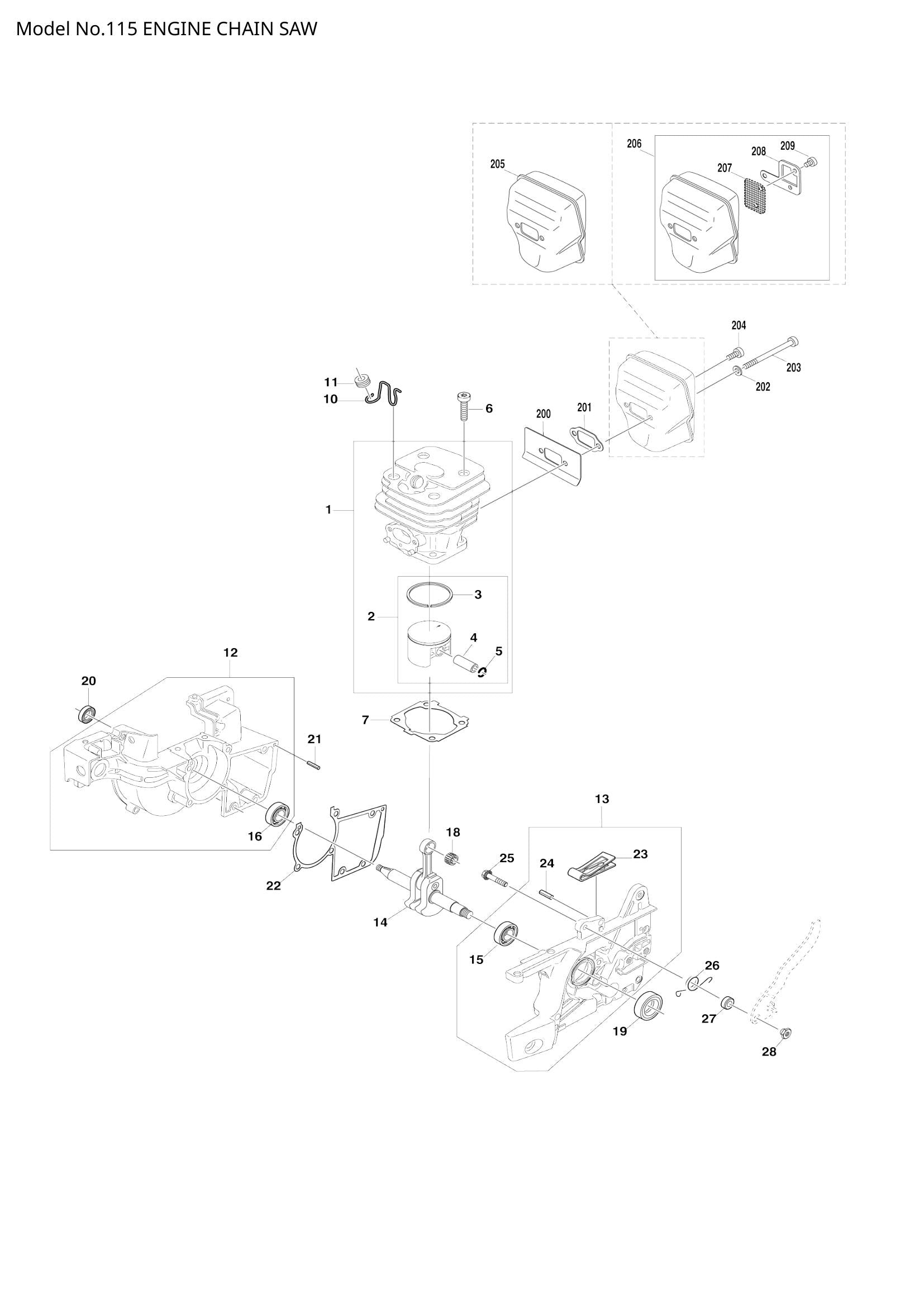

Explosionszeichnung – 115

Name: Explosionszeichnung – 115
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – ZYLINDER, KOLBEN & KOLBEN PI (SKU: 027130034)
Position 002 – KOLBENBAUGRUPPE (44 MM) (SKU: 027132050)
Position 003 – KOLBENRING (44MM T=1,5MM) (SKU: 027132020)
Position 004 – KOLBENBOLZEN (SKU: 001132010)
Position 005 – Federring (Artikelnummer: 020132050)
Position 007 – ZYLINDERDICHTUNG (SKU: 965525042)
Position 010 – KLEMME (SKU: 001142012)
Position 011 – TÜLLE (SKU: 965401011)
Position 012 – KURBELGEHÄUSE LINKS, ROT (SKU: 027111171)
Position 013 – KURBELGEHÄUSE RECHTS, ROT (SKU: 027111144)
Position 014 – KURBELWELLE KOMPLETT (SKU: 027120010)
Position 015 – KUGELLAGER 6202 (SKU: 211154-0)
Position 016 – KUGELLAGER 6201 (SKU: 960102131)
Position 017 – SCHLÜSSEL (SKU: 939620371)
Position 018 – NADELKÄFIG (SKU: 962211030)
Position 019 – RADIALRING (SKU: 213814-0)
Position 022 – KURBELGEHÄUSEDICHTUNG (SKU: 965525002)
Position 023 – Blattfeder (Artikelnummer: 027213320)
Position 024 – Federstift 5x16 (Artikelnummer: 934950160)
Position 025 – SECHSKANTSCHRAUBE (SKU: 027213520)
Position 026 – FEDER (SKU: 027213270)
Position 027 – RING (SKU: 027213510)
Position 028 – ANSATZMUTTER (SKU: 027213500)
Position 040 – Senkkopfschraube M5x20 (Artikelnummer: 908105205)
Position 041 – SPEZIALSCHRAUBE M12 (Artikelnummer: 001111012)
Position 042 – FÜHRUNGSSCHIENENSCHRAUBE M8X30 (SKU: 905808305)
Position 043 – SPANNSCHRAUBE (Artikelnummer: 389213081)
Position 044 – KETTENSPANNMUTTER (SKU: 001213020)
Position 045 – KETTENFANG (SKU: 020111082)
Position 047 – FÜHRUNGSPLATTE (SKU: 020111172)
Position 049 – SPIKE BAR ASSY. (SKU: 020250020)
Position 051 – VORFILTER (SKU: 020173011)
Position 052 – ABDECKUNG FÜR VORFILTER (SKU: 020173024)
Position 054 – KURZSCHLUSSSCHALTER KPL. (SKU: 957605112)
Position 055 – SWITCH I/O-ETIKETT (SKU: 980115888)
Position 056 – TÜLLE (SKU: 965401011)
Position 057 – TANKDECKEL KOMPLETT (SKU: 010114032)
Position 058 – O-RING (SKU: 963100051)
Position 059 – ENTLÜFTUNGSVENTIL (SKU: 010245010)
Position 060 – Vierkantmutter M5 (Artikelnummer: 921905004)
Position 061 – KLEMME (SKU: 020111070)
Position 062 – ANTI-ICING-VORFILTER (SKU: 020173061)
Position 063 – VORDERGRIFFBAUGRUPPE (SKU: 957310027)
Position 064 – Gummipuffer (Artikelnummer: 965403491)
Position 067 – VORDERE GRIFFABDECKUNG ROT (SKU: 020310013)
Position 071 – TANKDECKEL KOMPLETT (SKU: 965451901)
Position 072 – O-RING 32X4,5 (SKU: 963232045)
Position 075 – ENTLÜFTUNGSVENTILBAUGRUPPE (SKU: 957114011)
Position 076 – KRAFTSTOFFLEITUNG (SKU: 965404460)
Position 077 – DICHTUNG (SKU: 965404521)
Position 079 – FEDER (SKU: 020117273)
Position 080 – Fanghebel (Artikelnummer: 020117301)
Position 081 – Biegefeder (SKU: 020117160)
Position 082 – ZYLINDERSTIFT 3,25X32 (SKU: 935932320)
Position 083 – ZYLINDERSTIFT 3,25X32 (SKU: 935932320)
Position 084 – GRIFFPLATTE (SKU: 020114053)
Position 085 – Gummipuffer (SKU: 965403282)
Position 086 – SCHRAUBE 4,7X13 (SKU: 913447134)
Position 087 – STARTER ASSY RED (SKU: 027160010)
Position 088 – STARTERGEHÄUSE ROT (SKU: 020112180)
Position 089 – ANLASSERGRIFF (SKU: 965402262)
Position 090 – Starterseil 3,5 mm (L = 0,98 m) (Artikelnummer: 108164020)
Position 091 – HL-Innensechskantschraube M5x16 (Artikelnummer: 266605-8)
Position 092 – RÜCKSPULFEDER KOMPLETT (SKU: 020163031)
Position 094 – KABELTROMMEL (SKU: 027162070)
Position 095 – UNTERLEGSCHEIBE 8 (SKU: 924108410)
Position 096 – Sicherungsring S-8 (SKU: 929108080)
Position 097 – LUFTFÜHRUNGSPLATTE (SKU: 020112010)
Position 098 – ZÜNDKERZE (BPMR7A) (SKU: 168648-5)
Position 099 – Zündkerzenkappe komplett (Artikelnummer: 957604260)
Position 101 – ZÜNDUNG (SKU: 027140001)
Position 102 – SCHWUNGRADBAUGRUPPE (SKU: 032141100)
Position 103 – Starter-Ratschensatz (2 Stück pro Stück (Artikelnummer: 108166051)
Position 107 – ZÜNDSPULE KOMPLETT (SKU: 020143031)
Position 108 – HL-Innensechskantschraube M5X20 (Artikelnummer: 266942-0)
Position 109 – KURZSCHLUSSKABEL (SKU: 001147000)
Position 110 – ZÜNDKABEL L=1M (SKU: 970310200)
Position 114 – HANDSCHUTZ KOMPLETT (SKU: 027213452)
Position 115 – HANDSCHUTZ (SKU: 027213462)
Position 116 – WARNHINWEIS-ETIKETT (SKU: 810449-4)
Position 117 – Buchsensatz (Artikelnummer: 027213430)
Position 118 – Gummibuchse (SKU: 027213150)
Position 119 – BUCHSE (SKU: 027213161)
Position 121 – Ausrückhebel (Artikelnummer: 027213221)
Position 122 – Blechschraube 5,5x18 (Artikelnummer: 905005184)
Position 123 – KETTENRADSCHUTZ MIT BREMSSCHEIBE (SKU: 027213572)
Position 124 – SCHUTZABDECKUNG (SKU: 027213280)
Position 125 – BREMSBAND MIT VERBINDUNGSPLATTE (SKU: 027213050)
Position 126 – BREMSBANDHALTER (SKU: 027213352)
Position 127 – HLS Blechschraube CT 5X12 (SKU: 913205125)
Position 128 – Unterlegscheibe 5 (Artikelnummer: 924500049)
Position 129 – HLS Blechschraube CT 5X12 (SKU: 913205125)
Position 130 – BREMSVERBINDUNGSABDECKUNG (SKU: 027213111)
Position 131 – HLS Blechschraube CT 5X12 (SKU: 913205125)
Position 132 – FÜHRUNGSPLATTE (SKU: 027111042)
Position 136 – HLS Blechschraube CT 5X12 (SKU: 913205125)
Position 137 – FEDER (SKU: 027213120)
Position 138 – GUMMIPLATTE (SKU: 027213560)
Position 139 – Stift 21,5 mm für Bremsverbindung (Artikelnummer: 027213130)
Position 140 – Stift 11 mm für Bremsverbindung (Artikelnummer: 027213140)
Position 142 – ETIKETT 115 (SKU: 980114384)
Position 145 – ÖLPUMPE KOMPLETT (SKU: 027245161)
Position 146 – ÖLPUMPEN-REPARATURSATZ (SKU: 030245070)
Position 147 – PUMPENANTRIEB (SKU: 027245010)
Position 150 – KETTENÖLAUFROHR (SKU: 020245020)
Position 151 – KETTENÖL-SAUGROHR (SKU: 020245041)
Position 153 – ANSCHLAGSCHEIBE (SKU: 027245021)
Position 154 – NADELKÄFIG (SKU: 962210025)
Position 155 – FELGENKETTENRAD .325" SM7-8 (SKU: 020224070)
Position 156 – KUPPLUNGSTROMMEL FÜR FELGENKETTENRAD (SKU: 027223101)
Position 157 – KUPPLUNG KOMPLETT (SKU: 957180030)
Position 159 – Führungsscheibe (Artikelnummer: 001182062)
Position 167 – ÖLPUMPE KOMPLETT (SKU: 027245112)
Position 170 – LUFTFILTERELEMENTABDECKUNG (SKU: 020118121)
Position 171 – Hutmutter mit Schlitz M5 (Artikelnummer: 001118062)
Position 173 – Luftfilterelement Vlies (Artikelnummer: 020173300)
Position 174 – VERGASERGEHÄUSE & HAUBE (SKU: 027118010)
Position 175 – HL-Innensechskantschraube M5X16 (Artikelnummer: 266605-8)
Position 176 – MOTORHAUBE (SKU: 027118155)
Position 178 – DICHTUNG (SKU: 965404780)
Position 180 – Ansaugkrümmerdichtung (SKU: 965525032)
Position 181 – Blindstopfen für Anti-Eis-Kühler (Artikelnummer: 965404230)
Position 182 – TÜLLE (SKU: 965401024)
Position 183 – QUADRATISCHE TÜLLE (SKU: 965404410)
Position 187 – DICHTUNG (SKU: 965404341)
Position 188 – Ansaugkrümmer (SKU: 020131043)
Position 189 – VERGASERDICHTUNG (SKU: 965524023)
Position 190 – EINSTELLFÜHRUNG (SKU: 020118030)
Position 191 – GASGESTÄNGE KOMPLETT (SKU: 020117281)
Position 192 – LUFTSAUGROHR (SKU: 020171100)
Position 193 – Unterlegscheibe 5.3 (SKU: 924105300)
Position 194 – HL-Innensechskantschraube M5X65 (Artikelnummer: 908205658)
Position 195 – VERGASERGEHÄUSE (SKU: 027118055)
Position 196 – CHOKEHEBEL (SKU: 027150840)
Position 200 – WÄRMEISOLATIONSPLATTE (SKU: 020174171)
Position 201 – DICHTUNG (SKU: 346304-9)
Position 203 – HL-Innensechskantschraube M5X62 (Artikelnummer: 908205625)
Position 205 – SCHALLDÄMPFER (SKU: 020174160)
Position 326 – UNTERLEGSCHEIBE (SKU: 170151290)
Position 341 – VERGASER KOMPLETT WT-76 (SKU: 027151013)
Position 343 – SCHRAUBE (SKU: 394151660)
Position 344 – CHOKE-WELLENSATZ (SKU: 957151250)
Position 346 – SCHRAUBE (SKU: 118151190)
Position 347 – Membranabdeckung (Artikelnummer: 021151120)
Position 348 – SCHRAUBE (SKU: 378151220)
Position 349 – Dichtungs-/Membransatz (Artikelnummer: 021151540)
Position 350 – PUMPENMEMBRAN, GUMMI (SKU: 021151150)
Position 351 – DROSSELKLAPPENWELLE (Artikelnummer: 001151301)
Position 352 – FEDER (SKU: 001151310)
Position 353 – DROSSELKLAPPENVERSCHLUSS (SKU: 021151320)
Position 354 – SCHRAUBE (SKU: 118151060)
Position 355 – HÜLSE (SKU: 001151580)
Position 356 – SCHRAUBE (SKU: 118151060)
Position 357 – Leerlaufanschlagschraube (Artikelnummer: 001151240)
Position 358 – DRUCKFEDER (SKU: 021151230)
Position 359 – Pumpenabdeckung (SKU: 001151165)
Position 360 – BILDSCHIRM (SKU: 021151180)
Position 361 – Verriegelungsfeder (Artikelnummer: 118151160)
Position 362 – Verriegelungskugel (Artikelnummer: 118151170)
Position 363 – ABDECKSCHEIBE (SKU: 144150030)
Position 364 – Steuerteilesatz (Artikelnummer: 957150040)
Position 365 – CHOKE-VERSCHLUSS (SKU: 001151260)
Position 155 – FELGENKETTENRAD 3/8" SM7-7 (SKU: 026224010)
