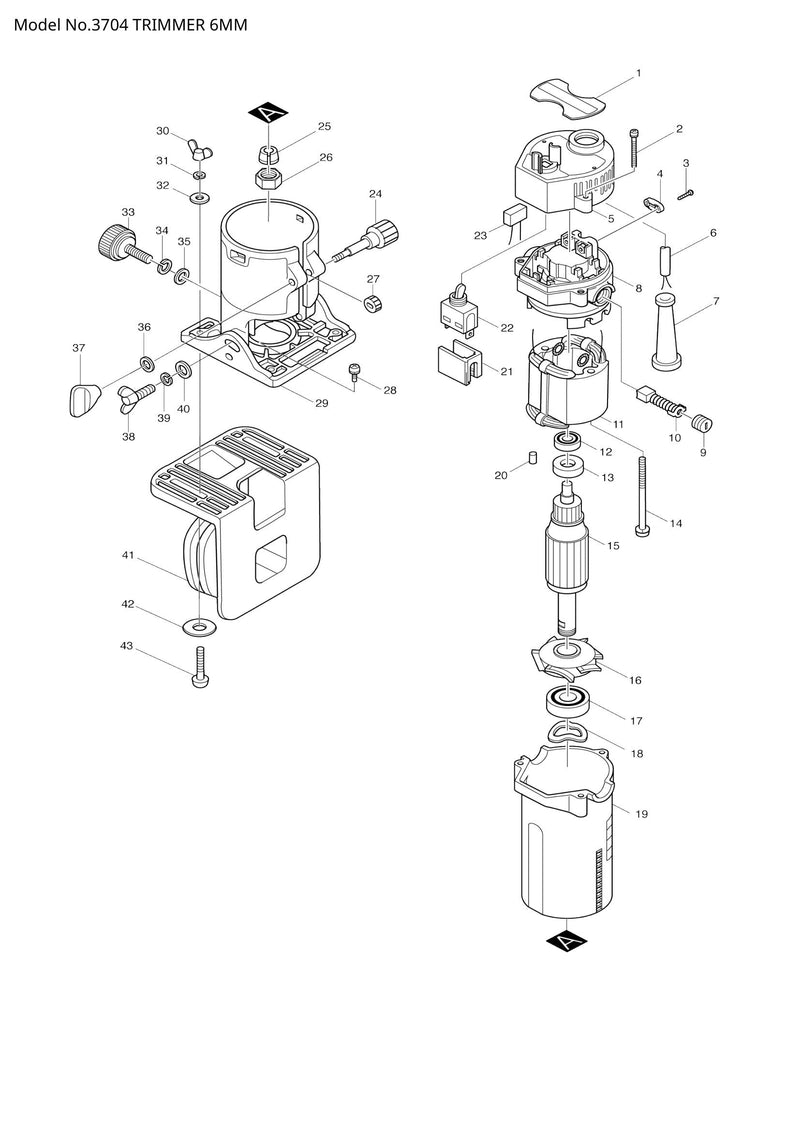

3704 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
3704 exploded view

Explosionszeichnung – 3704

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – NAMENSSCHILD 3704 (SKU: 856567-4)
  • Position 002 – Flachkopfschraube M4x40 (Artikelnummer: 911168-6)
  • Position 005 – HINTERE ABDECKUNG (SKU: 410062-4)
  • Position 009 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 012 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 013 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 018 – Wellenscheibe 23 (SKU: 253905-5)
  • Position 019 – MOTORGEHÄUSE (SKU: 414567-6)
  • Position 020 – Gummistift 4 (SKU: 263014-2)
  • Position 021 – SCHALTERHALTER (SKU: 410069-0)
  • Position 024 – SCHRAUBE M5X33 (SKU: 251890-6)
  • Position 026 – SPANNZANGENMUTTER 6 (SKU: 763606-2)
  • Position 027 – STIRNRAD 16 (SKU: 226217-9)
  • Position 028 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
  • Position 029 – BASIS KOMPLETT (SKU: 152334-8)
  • Position 030 – FLÜGELMUTTER M5 (SKU: 934201-7)
  • Position 031 – Federscheibe 5 (Artikelnummer: 942101-7)
  • Position 032 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 033 – SCHRAUBE M6X18 (SKU: 251814-2)
  • Position 034 – Federscheibe 6 (SKU: 942151-2)
  • Position 035 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 036 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 037 – FLÜGELMUTTER M5 (SKU: 252632-1)
  • Position 038 – FLÜGELSCHRAUBE M5X15 (SKU: 924216-2)
  • Position 039 – Federscheibe 5 (Artikelnummer: 942101-7)
  • Position 040 – Unterlegscheibe 5 (Artikelnummer: 253807-5)
  • Position 041 – TRIMMERSCHUH (SKU: 414304-8)
  • Position 043 – Vierkantschraube mit Kappe M5x25 (Artikelnummer: 923241-0)
