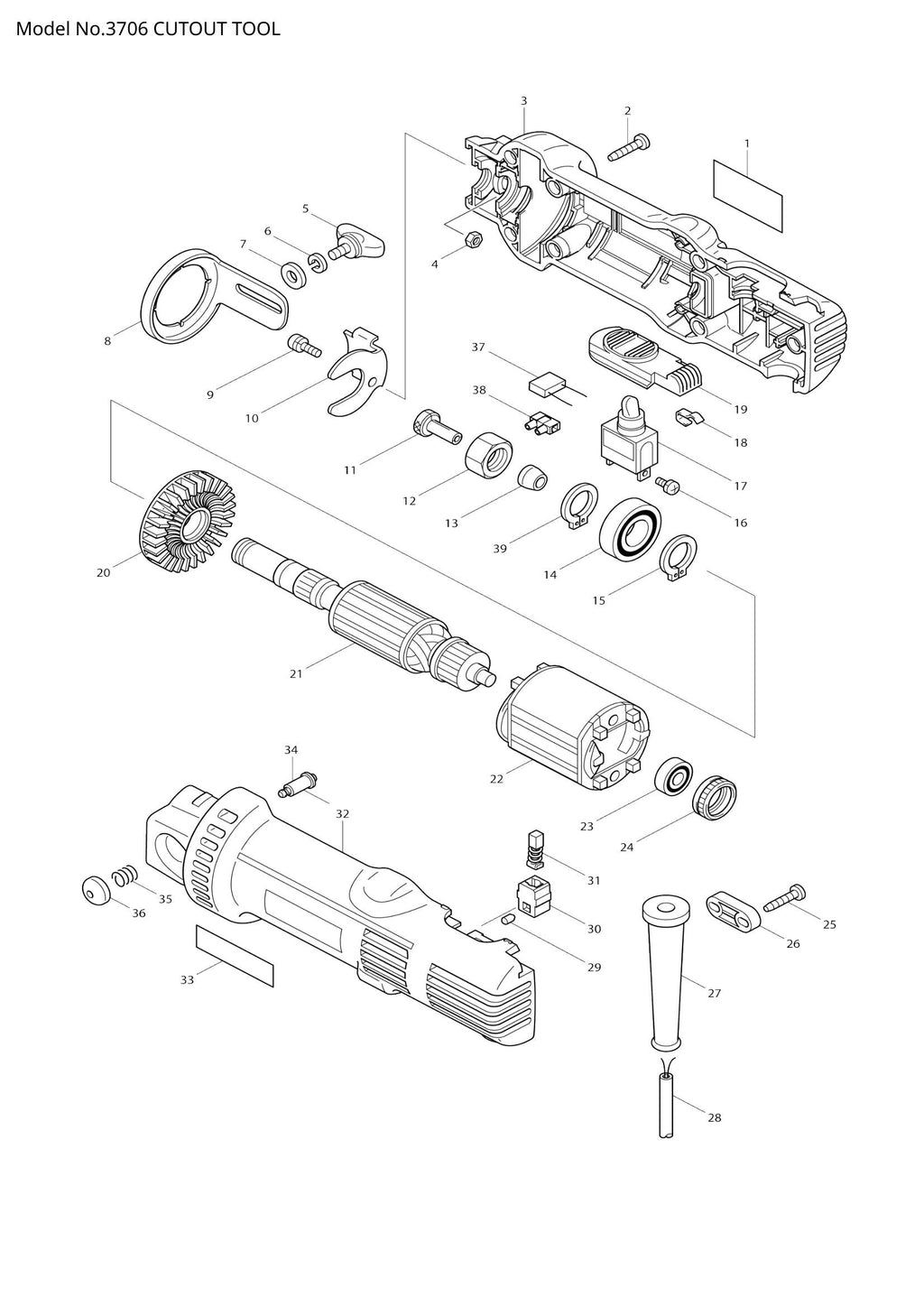

3706 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
3706 exploded view

Explosionszeichnung – 3706

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – NAMENSSCHILD 3706 (SKU: 853169-7)
  • Position 003 – GEHÄUSESATZ (SKU: 183337-1)
  • Position 004 – SECHSKANTMUTTER M4 (Artikelnummer: 931102-0)
  • Position 005 – Rändelschraube M5X10 (SKU: 265750-6)
  • Position 006 – FEDERSCHEIBE 5 (SKU: 942101-7)
  • Position 007 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 008 – SCHUHPLATTE (SKU: 344964-1)
  • Position 009 – Flachkopfschraube M4x10 mit (Artikelnummer: 911111-5)
  • Position 010 – Schuhstütze (Artikelnummer: 344965-9)
  • Position 011 – ADAPTER (SKU: 324149-5)
  • Position 012 – SPANNZANGENMUTTER 6 (SKU: 763606-2)
  • Position 015 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 016 – Flachkopfschraube M3,5x7 (Artikelnummer: 652008-6)
  • Position 018 – Blattfeder (Artikelnummer: 232166-0)
  • Position 019 – SCHALTHEBEL (SKU: 417500-7)
  • Position 020 – FAN 56 (SKU: 240044-0)
  • Position 023 – KUGELLAGER 607DDW (SKU: 210017-7)
  • Position 024 – GUMMIRING 19 (SKU: 421479-6)
  • Position 027 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 029 – Gummistift 4 (SKU: 263002-9)
  • Position 030 – Bürstenhalter 5-8 (Artikelnummer: 643552-4)
  • Position 032 – GEHÄUSESATZ (SKU: 183337-1)
  • Position 033 – MAKITA LABEL (SKU: 819063-3)
  • Position 034 – PIN 4-6,5 (SKU: 256465-6)
  • Position 035 – DRUCKFEDER 8 (SKU: 233072-2)
  • Position 036 – PIN-KAPPE (SKU: 417236-8)
  • Position 037 – Rauschunterdrücker (Artikelnummer: 645200-1)
  • Position 038 – Klemmenblock 1P (SKU: 654532-5)
  • Position 039 – Sicherungsring S-15 (SKU: 961055-9)
