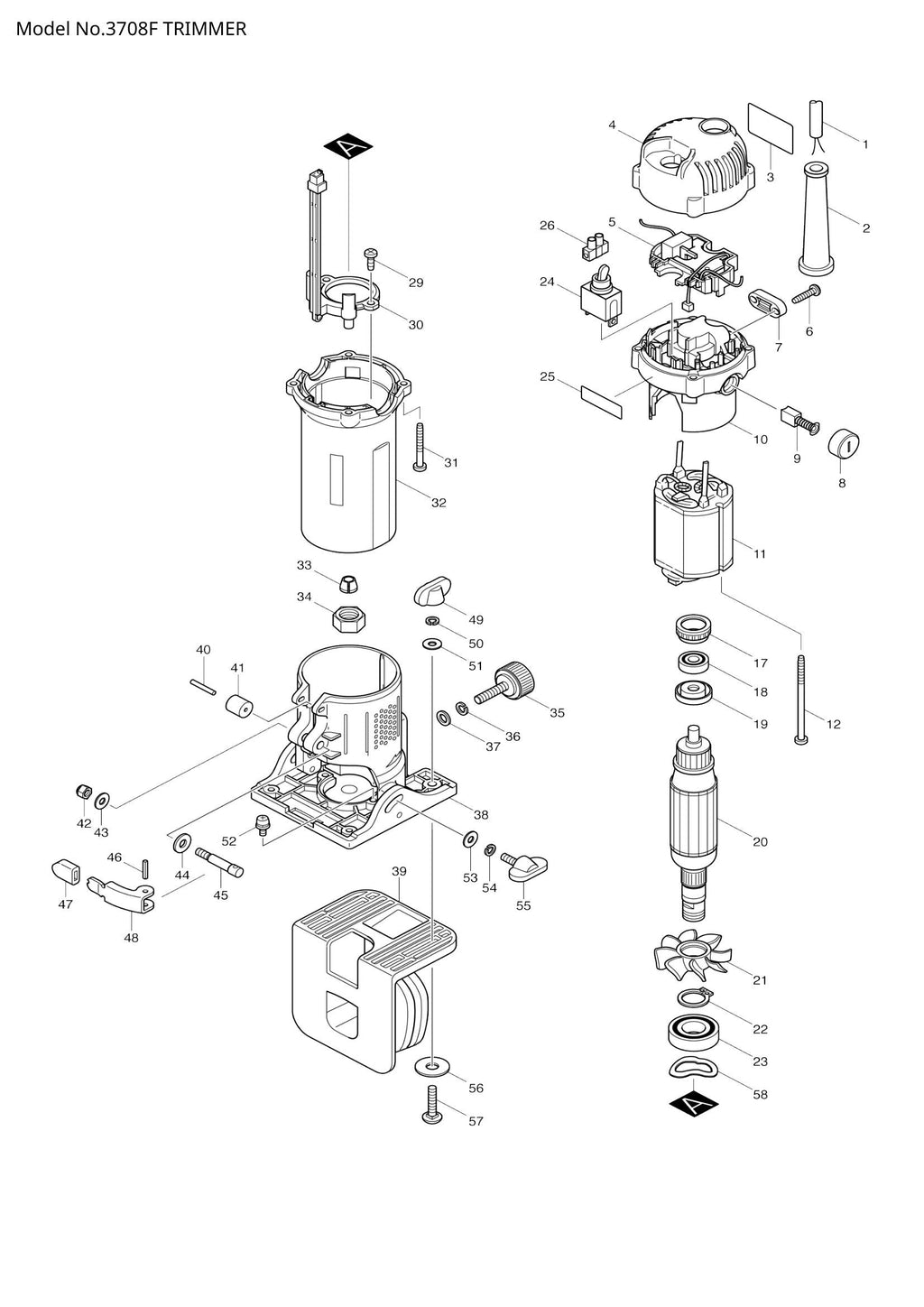

3708F exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
3708F exploded view

Explosionszeichnung – 3708F

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 002 – Kabelschutz 8-85 (SKU: 682502-4)
  • Position 003 – TYPENSCHILD 3708F (SKU: 853746-5)
  • Position 004 – HINTERE ABDECKUNG (SKU: 417747-3)
  • Position 005 – LED-Stromversorgungsschaltung (SKU: 631490-2)
  • Position 006 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 007 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 008 – Bürstenhalterkappe (SKU: 643928-5)
  • Position 010 – HINTERES MOTORGEHÄUSE (SKU: 183417-3)
  • Position 011 – FELDBAUGRUPPE 240 V (SKU: 595069-2)
  • Position 012 – Blechschraube 4x70 (Artikelnummer: 266004-4)
  • Position 017 – GUMMIRING 19 (SKU: 421494-0)
  • Position 018 – KUGELLAGER 607DDW (SKU: 210017-7)
  • Position 019 – ISOLATIONSSCHEIBE (SKU: 681636-0)
  • Position 020 – ANKERBAUGRUPPE 240 V (SKU: 517574-9)
  • Position 021 – FAN 48 (SKU: 240049-0)
  • Position 022 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 023 – KUGELLAGER 6002DDW (SKU: 211236-8)
  • Position 025 – MAKITA LABEL (SKU: 819720-3)
  • Position 026 – Klemmenblock (Artikelnummer: 654544-8)
  • Position 029 – + Blechschraube M4x12 (Artikelnummer: 251991-0)
  • Position 030 – LED-SCHALTUNG (SKU: 631480-5)
  • Position 031 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 032 – MOTORGEHÄUSE KOMPLETT (SKU: 153347-2)
  • Position 034 – SPANNZANGENMUTTER 6 (SKU: 763606-2)
  • Position 035 – SCHRAUBE M6X18 (SKU: 251814-2)
  • Position 036 – Federscheibe 6 (Artikelnummer: 942151-2)
  • Position 037 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 039 – TRIMMERSCHUH (SKU: 414304-8)
  • Position 041 – ROLLE OHNE STIFT (SKU: 421566-1)
  • Position 042 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
  • Position 043 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 044 – Unterlegscheibe 6 (Artikelnummer: 267214-6)
  • Position 045 – Stützstift (Artikelnummer: 324243-3)
  • Position 046 – Federstift 3-14 (SKU: 951060-4)
  • Position 047 – Gummikappe (SKU: 421818-0)
  • Position 048 – Verriegelungshebel (Artikelnummer: 345229-4)
  • Position 049 – FLÜGELMUTTER M5 (SKU: 252646-0)
  • Position 050 – Federscheibe 5 (Artikelnummer: 942101-7)
  • Position 051 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 052 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
  • Position 053 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 054 – Federscheibe 5 (Artikelnummer: 942101-7)
  • Position 055 – SCHRAUBE M5X15 (SKU: 265740-9)
  • Position 057 – Vierkantschraube mit Kappe M5x25 (Artikelnummer: 923241-0)
  • Position 058 – Wellenscheibe 23 (SKU: 253905-5)
