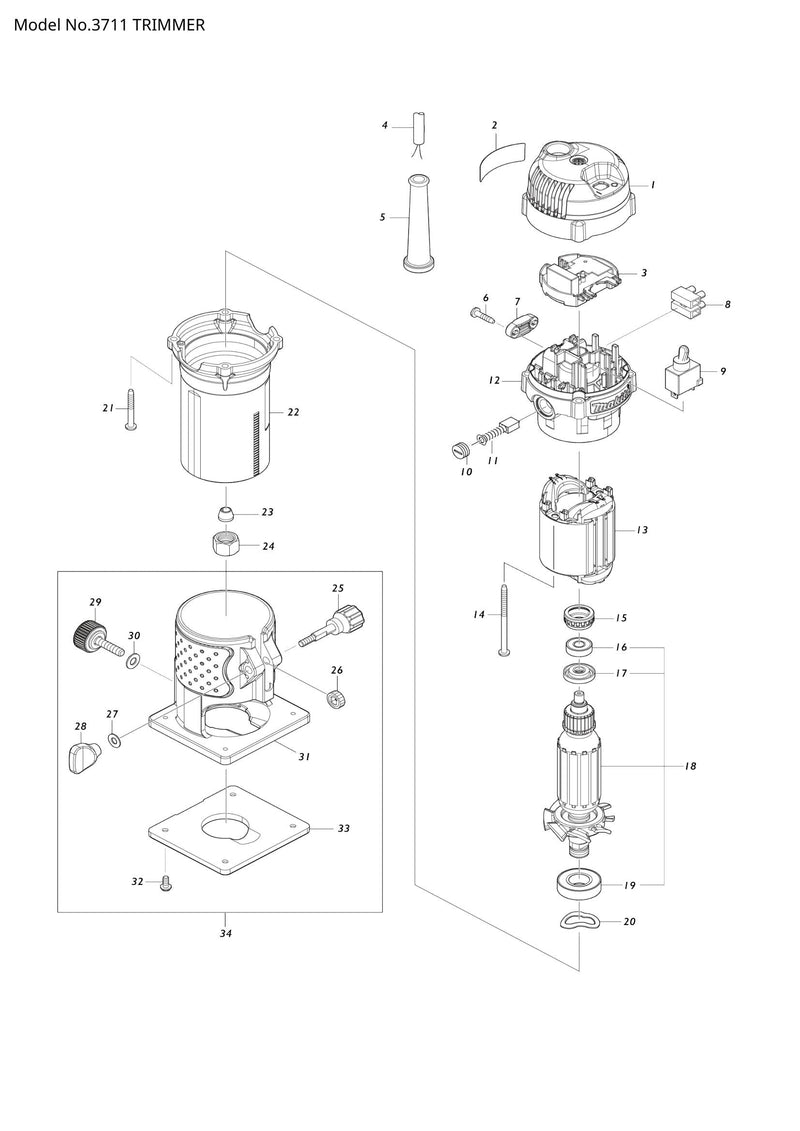

3711 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
3711 exploded view

Explosionszeichnung – 3711

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – OBERE ABDECKUNG (SKU: 413774-8)
  • Position 002 – 3711 NAMENSSCHILD (SKU: 811T68-9)
  • Position 003 – CONTROLLER (SKU: 620F47-0)
  • Position 004 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 005 – Kabelschutz 8-85 (SKU: 682569-2)
  • Position 006 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 007 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 009 – SCHALTER ST115A-TB-S1 (SKU: 651066-9)
  • Position 010 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 012 – HALTERUNG KOMPLETT (SKU: 141D19-5)
  • Position 014 – Blechschraube 4x65 (Artikelnummer: 266340-8)
  • Position 015 – GUMMIRING 19 (SKU: 421494-0)
  • Position 016 – KUGELLAGER 607LLB (SKU: 210034-7)
  • Position 017 – ISOLATIONSSCHEIBE (SKU: 681668-7)
  • Position 018 – ANKERBAUGRUPPE 240 V (SKU: 515634-1)
  • Position 019 – KUGELLAGER 6002LLUX (SKU: 211489-9)
  • Position 020 – Wellenscheibe 23 (SKU: 267785-3)
  • Position 021 – Blechschraube 4x35 (Artikelnummer: 266351-3)
  • Position 022 – MOTORGEHÄUSE KOMPLETT (SKU: 141D78-9)
  • Position 023 – SPANNZANGENKEGEL 6 (SKU: 763662-2)
  • Position 024 – SPANNZANGENMUTTER 6 (SKU: 763661-4)
  • Position 025 – Rändelschraube M5X33 (SKU: 265771-8)
  • Position 026 – STIRNRAD 16 (SKU: 226217-9)
  • Position 027 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 028 – Flügelmutter M5 (Artikelnummer: 252652-5)
  • Position 029 – Rändelschraube M6X25 (SKU: 265763-7)
  • Position 030 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 031 – BASIS (SKU: 419138-4)
  • Position 032 – + Linsenkopfschraube M4x10 (Artikelnummer: 265142-9)
  • Position 033 – BASISSCHUTZ (SKU: 410585-2)
  • Position 034 – TRIMMER-BASISMONTAGESATZ (SKU: 194267-1)
