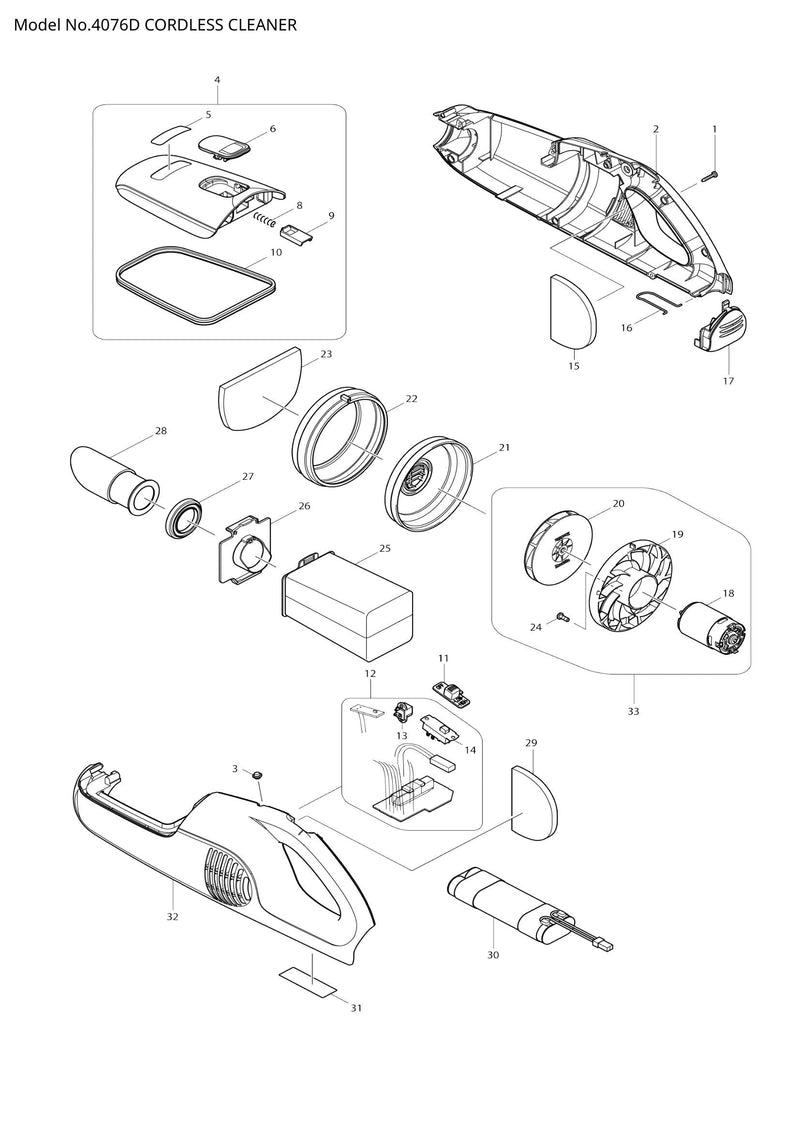

4076D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
4076D exploded view

Explosionszeichnung – 4076D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 002 – GEHÄUSESATZ (SKU: 188528-9)
  • Position 003 – LINSE (SKU: 450522-4)
  • Position 010 – DICHTUNG (SKU: 424093-7)
  • Position 011 – SCHALTHEBEL (SKU: 416027-4)
  • Position 013 – EINLASS (SKU: 655414-4)
  • Position 014 – SCHALTER DSG-2311-DL (SKU: 650572-1)
  • Position 015 – SCHWAMMBLATT 55-80 (SKU: 424097-9)
  • Position 016 – Kleiderbügel (SKU: 324885-3)
  • Position 017 – ABDECKUNG (SKU: 450520-8)
  • Position 018 – GLEICHSTROMMOTOR (SKU: 629849-5)
  • Position 020 – FAN 82 (SKU: 240102-2)
  • Position 021 – Lüfterabdeckung (SKU: 416030-5)
  • Position 024 – + Linsenkopfschraube M3x8 (Artikelnummer: 265199-0)
  • Position 027 – VERPACKUNG (SKU: 424094-5)
  • Position 028 – EINLASS (SKU: 450521-6)
  • Position 029 – SCHWAMMBLATT 55-80 (SKU: 424097-9)
  • Position 030 – BATTERIE (SKU: 678150-5)
  • Position 031 – 4076D TYPENSCHILD (SKU: 865235-8)
  • Position 032 – GEHÄUSESATZ (SKU: 188528-9)
