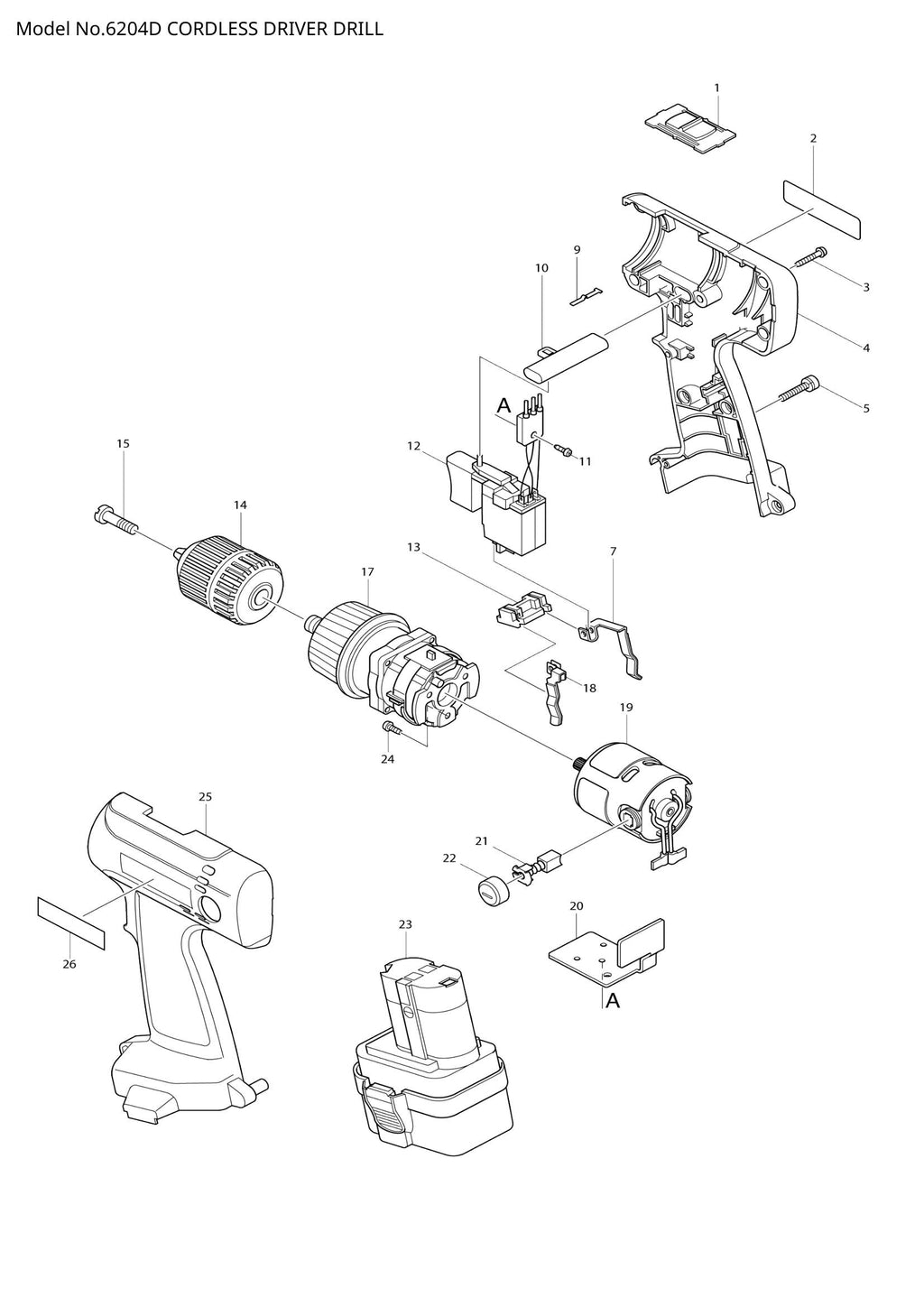

6204D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6204D exploded view

Explosionszeichnung – 6204D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 125091-1)
  • Position 002 – TYPENSCHILD 6204D (SKU: 859534-8)
  • Position 003 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 005 – Flachkopfschraube M4x22 (Artikelnummer: 911143-2)
  • Position 009 – Blattfeder (SKU: 232182-2)
  • Position 010 – V/H-Umschalthebel (SKU: 416079-5)
  • Position 011 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
  • Position 013 – HALTER (SKU: 687085-9)
  • Position 014 – SCHNELLKUPPLUNGS-BOHRFUTTER 10 (SKU: 763132-1)
  • Position 017 – ZAHNRADBAUGRUPPE (SKU: 125086-4)
  • Position 019 – Gleichstrommotor (SKU: 629723-7)
  • Position 020 – KÜHLPLATTE (SKU: 689077-4)
  • Position 022 – Bürstenhalterkappe (SKU: 643933-2)
  • Position 023 – BATTERIE 9122 SET (SKU: 192595-8)
  • Position 024 – Blechschraube CT 3X8 (SKU: 266166-8)
  • Position 026 – MAKITA LABEL (SKU: 819063-3)
