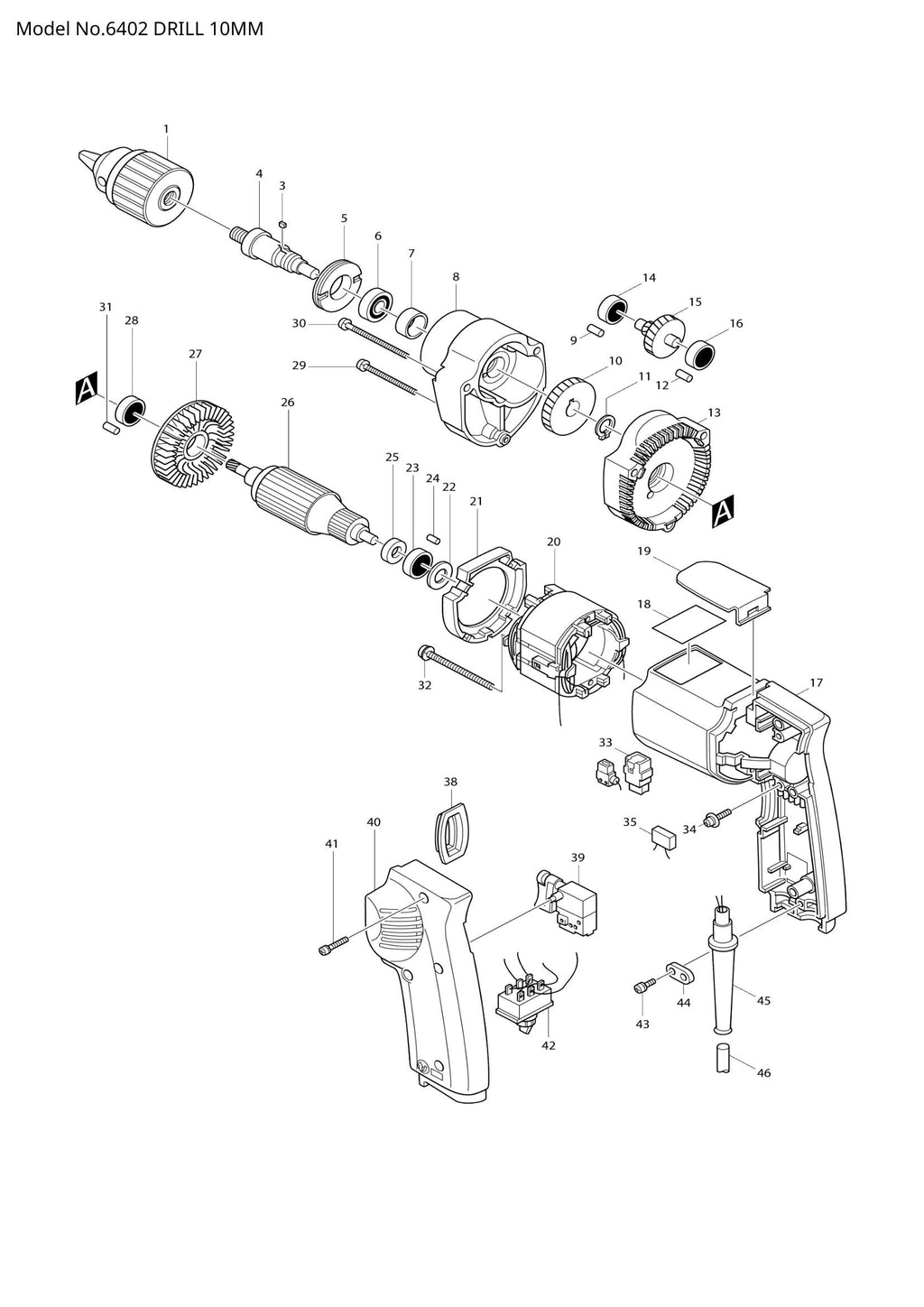

Explosionszeichnung – 6402

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 003 – WOODRUFF KEY 4 (SKU: 254011-9)
  • Position 005 – LAGERHALTER 19-34 (SKU: 285804-3)
  • Position 006 – KUGELLAGER 6002LLB (SKU: 211201-7)
  • Position 007 – RING 15 (SKU: 257153-8)
  • Position 008 – GETRIEBEGEHÄUSE (SKU: 157911-1)
  • Position 009 – Gummistift 4 (SKU: 263002-9)
  • Position 010 – SCHRÄGZAHNRAD ​​49 (SKU: 221764-5)
  • Position 011 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 012 – Gummistift 4 (SKU: 263002-9)
  • Position 013 – Getriebegehäuseabdeckung (Artikelnummer: 157912-9)
  • Position 014 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 015 – ZAHNRAD ​​KOMPLETT 11-34 (SKU: 226079-5)
  • Position 016 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 017 – MOTORGEHÄUSE (SKU: 157725-8)
  • Position 018 – NAMENSSCHILD 6402 (SKU: 856138-7)
  • Position 019 – HAKEN (SKU: 343407-0)
  • Position 021 – LEITERPLATTE (SKU: 410923-8)
  • Position 022 – Unterlegscheibe 14 (Artikelnummer: 253192-6)
  • Position 023 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 024 – Gummistift 4 (SKU: 263014-2)
  • Position 025 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 029 – Flachkopfschraube M4x45 (Artikelnummer: 911173-3)
  • Position 030 – Flachkopfschraube M4x55 (Artikelnummer: 911183-0)
  • Position 031 – Gummistift 4 (SKU: 263002-9)
  • Position 034 – Flachkopfschraube M4x14 (Artikelnummer: 911124-6)
  • Position 038 – SCHALTERABDECKUNG (SKU: 411852-8)
  • Position 040 – GRIFFABDECKUNG (SKU: 155928-8)
  • Position 041 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
  • Position 043 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
