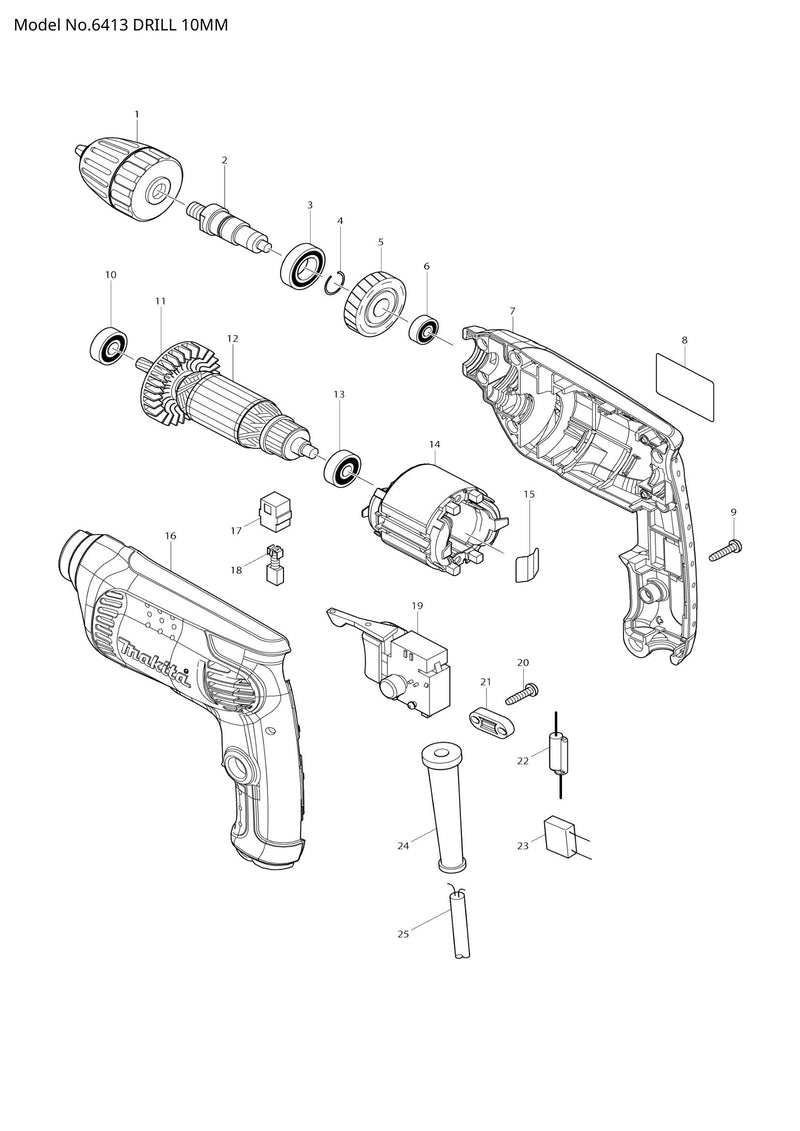

6413 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6413 exploded view

Explosionszeichnung – 6413

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – SPINDEL (SKU: 324376-4)
  • Position 003 – KUGELLAGER 6902ZZ (SKU: 211242-3)
  • Position 004 – RINGFEDER 13 (SKU: 233925-5)
  • Position 005 – SCHRÄGZAHNRAD ​​35 (SKU: 226578-7)
  • Position 006 – KUGELLAGER 606ZZ (SKU: 210028-2)
  • Position 007 – GEHÄUSESATZ (SKU: 188277-8)
  • Position 008 – 6413 NAMENSSCHILD (SKU: 863402-9)
  • Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 011 – FAN 52 (SKU: 240066-0)
  • Position 013 – KUGELLAGER 627ZZ (SKU: 210030-5)
  • Position 014 – FELDBAUGRUPPE 240 V (SKU: 599369-2)
  • Position 015 – Blattfeder (SKU: 232210-3)
  • Position 016 – GEHÄUSESATZ (SKU: 188277-8)
  • Position 019 – SCHALTER DGQ-1104H (SKU: 650586-0)
  • Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 021 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 022 – Drosselspule (Artikelnummer: 646151-1)
  • Position 023 – Geräuschunterdrücker (Artikelnummer: 645190-8)
  • Position 024 – Kabelschutz 8-85 (SKU: 682569-2)
  • Position 025 – NETZKABEL 1.0-2-2.0 (SKU: 665383-1)
