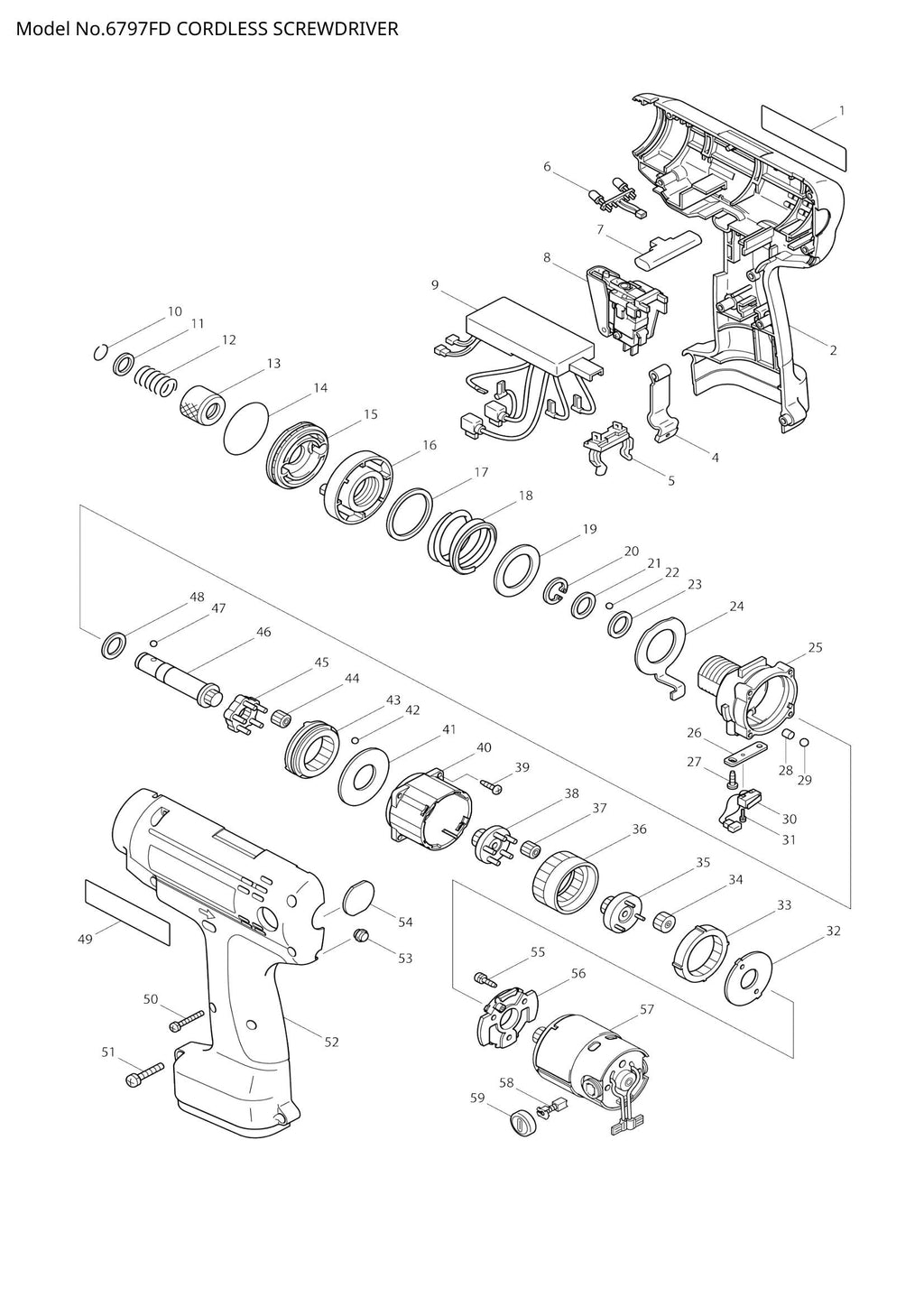

6797FD exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6797FD exploded view

Explosionszeichnung – 6797FD

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – TYPENSCHILD 6797FD (SKU: 852966-8)
  • Position 001 – 6797FDGZ TYPENSCHILD (SKU: 853820-9)
  • Position 002 – GEHÄUSESATZ (SKU: 183321-6)
  • Position 004 – SET PLATE (SKU: 344798-2)
  • Position 005 – BATTERIEHALTER (SKU: 643918-8)
  • Position 006 – LED-SCHALTKREIS KOMPLETT (SKU: 631438-4)
  • Position 007 – V/H-Umschalthebel (SKU: 417511-2)
  • Position 008 – SCHALTER C3Z-5 (SKU: 651999-8)
  • Position 009 – CONTROLLER (SKU: 631437-6)
  • Position 009 – CONTROLLER (SKU: 631504-7)
  • Position 010 – RINGFEDER 10 (SKU: 231965-7)
  • Position 011 – Unterlegscheibe 11 (Artikelnummer: 267143-3)
  • Position 012 – DRUCKFEDER 13 (SKU: 233005-7)
  • Position 013 – HÜLSE (SKU: 162218-2)
  • Position 014 – O-RING 36 (SKU: 213510-0)
  • Position 015 – VORDERE ABDECKUNG (SKU: 417510-4)
  • Position 016 – FEDERHALTER (SKU: 417619-2)
  • Position 017 – DÜNNE UNTERLEGSCHEIBE 30 (SKU: 253356-2)
  • Position 018 – DRUCKFEDER 30 (SKU: 233312-8)
  • Position 019 – DÜNNE UNTERLEGSCHEIBE 24 (SKU: 253355-4)
  • Position 020 – Sicherungsring S-12 (SKU: 961072-9)
  • Position 021 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
  • Position 022 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 023 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
  • Position 024 – DREHMOMENTPLATTE (SKU: 344969-1)
  • Position 025 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 152835-6)
  • Position 026 – HALTERPLATTE (SKU: 344968-3)
  • Position 027 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 028 – PIN 5 (SKU: 268068-4)
  • Position 029 – STAHLKUGEL 5.0 (SKU: 216018-3)
  • Position 032 – Sicherungsscheibe (SKU: 267738-2)
  • Position 033 – INNENZAHNRAD ​​49 (SKU: 226352-3)
  • Position 034 – STIRNRAD 17 (SKU: 226351-5)
  • Position 035 – STIRNRAD 15 KOMPLETT (SKU: 152833-0)
  • Position 036 – INNENZAHNRAD ​​35 (SKU: 227015-4)
  • Position 037 – STIRNRAD 10 (SKU: 226311-7)
  • Position 038 – STIRNRAD 15 KOMPLETT (SKU: 152834-8)
  • Position 039 – Blechschraube 3x12 (Artikelnummer: 265893-4)
  • Position 040 – GETRIEBEGEHÄUSE A (SKU: 416588-4)
  • Position 041 – Unterlegscheibe 18 (Artikelnummer: 267225-1)
  • Position 042 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 043 – INNENZAHNRAD ​​35 (SKU: 227014-6)
  • Position 044 – STIRNRAD 10 (SKU: 226311-7)
  • Position 045 – TRÄGER KOMPLETT (SKU: 152526-9)
  • Position 046 – SPINDEL M (SKU: 324136-4)
  • Position 047 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 048 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
  • Position 049 – MAKITA MARK (SKU: 819064-1)
  • Position 052 – GEHÄUSESATZ (SKU: 183321-6)
  • Position 053 – LINSE (SKU: 416764-0)
  • Position 055 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
  • Position 056 – MOTORHALTERUNG (SKU: 416587-6)
  • Position 059 – Bürstenhalterkappe (SKU: 643933-2)
