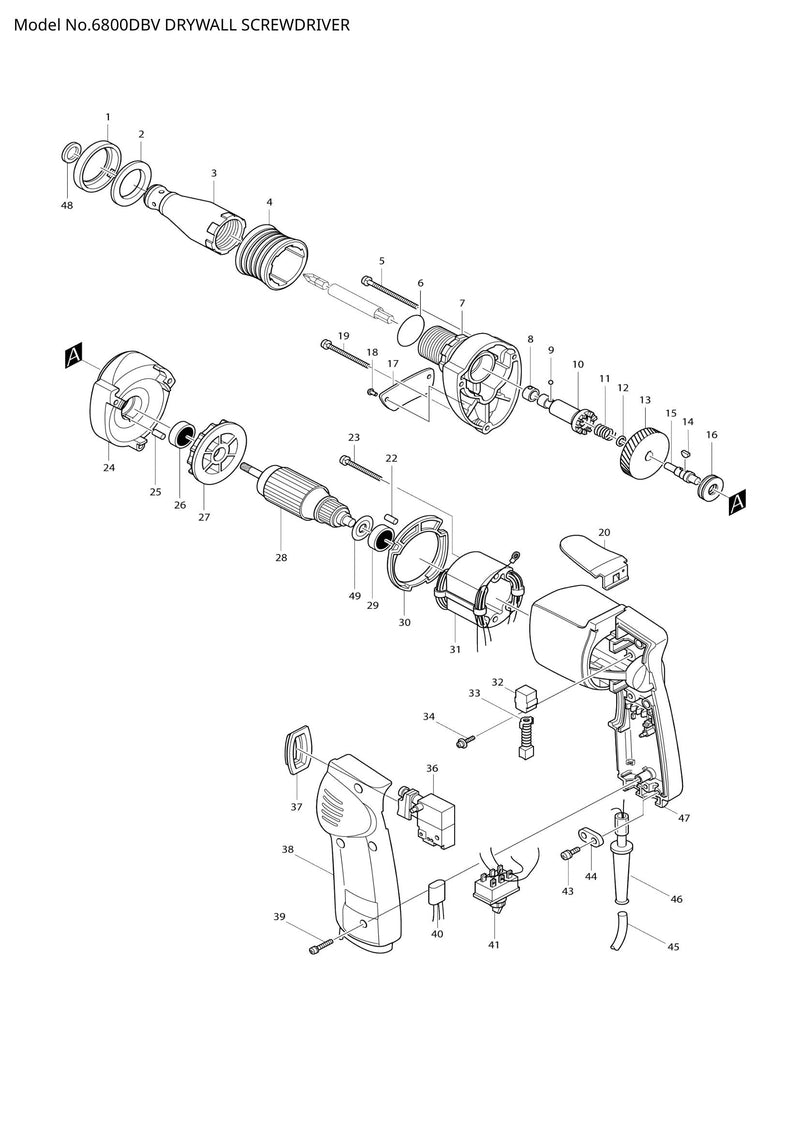

6800DBV exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6800DBV exploded view

Explosionszeichnung – 6800DBV

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – FILZABDECKUNG (SKU: 411297-0)
  • Position 002 – FILZRING 30 (SKU: 443028-9)
  • Position 003 – LOCATOR (SKU: 411292-0)
  • Position 004 – Verriegelungshülse (Artikelnummer: 411293-8)
  • Position 005 – Flachkopfschraube M4x55 (Artikelnummer: 911183-0)
  • Position 008 – Blattfeder (SKU: 232050-9)
  • Position 009 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 010 – SPINDEL (SKU: 133457-1)
  • Position 011 – DRUCKFEDER 9 (SKU: 231139-0)
  • Position 012 – DÜNNE UNTERLEGSCHEIBE 8 (SKU: 253324-5)
  • Position 013 – SCHRÄGZAHNRAD 56 (SKU: 221675-4)
  • Position 014 – WOODRUFF KEY 3 (SKU: 254031-3)
  • Position 015 – ZAHNRADWELLE (SKU: 325485-2)
  • Position 016 – Axialnadellager 1023 (Artikelnummer: 212057-1)
  • Position 017 – TYPENSCHILD 6800DBV (SKU: 815402-5)
  • Position 018 – NIET 0-5 (SKU: 953106-2)
  • Position 019 – Flachkopfschraube M4x45 (Artikelnummer: 911173-3)
  • Position 022 – Gummistift 4 (SKU: 263002-9)
  • Position 024 – Getriebegehäuseabdeckung (Artikelnummer: 156682-7)
  • Position 025 – Gummistift 4 (SKU: 263002-9)
  • Position 026 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 027 – FAN 58 (SKU: 241803-5)
  • Position 029 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 032 – Bürstenhalter 5-8 (Artikelnummer: 643552-4)
  • Position 034 – Flachkopfschraube M4x14 (Artikelnummer: 911124-6)
  • Position 037 – SCHALTERABDECKUNG (SKU: 411852-8)
  • Position 039 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
  • Position 048 – SCHWAMMWÄSCHE 11 (SKU: 261058-6)
  • Position 049 – ISOLATIONSSCHEIBE (SKU: 681617-4)
  • Position 401 – MAGNETISCHER BITHALTER 6.35-76 (SKU: 784801-1)
  • Position 500 – Positioniererbaugruppe (Artikelnummer: 122211-8)
  • Position 903 – MAKITA LABEL (SKU: 819063-3)
