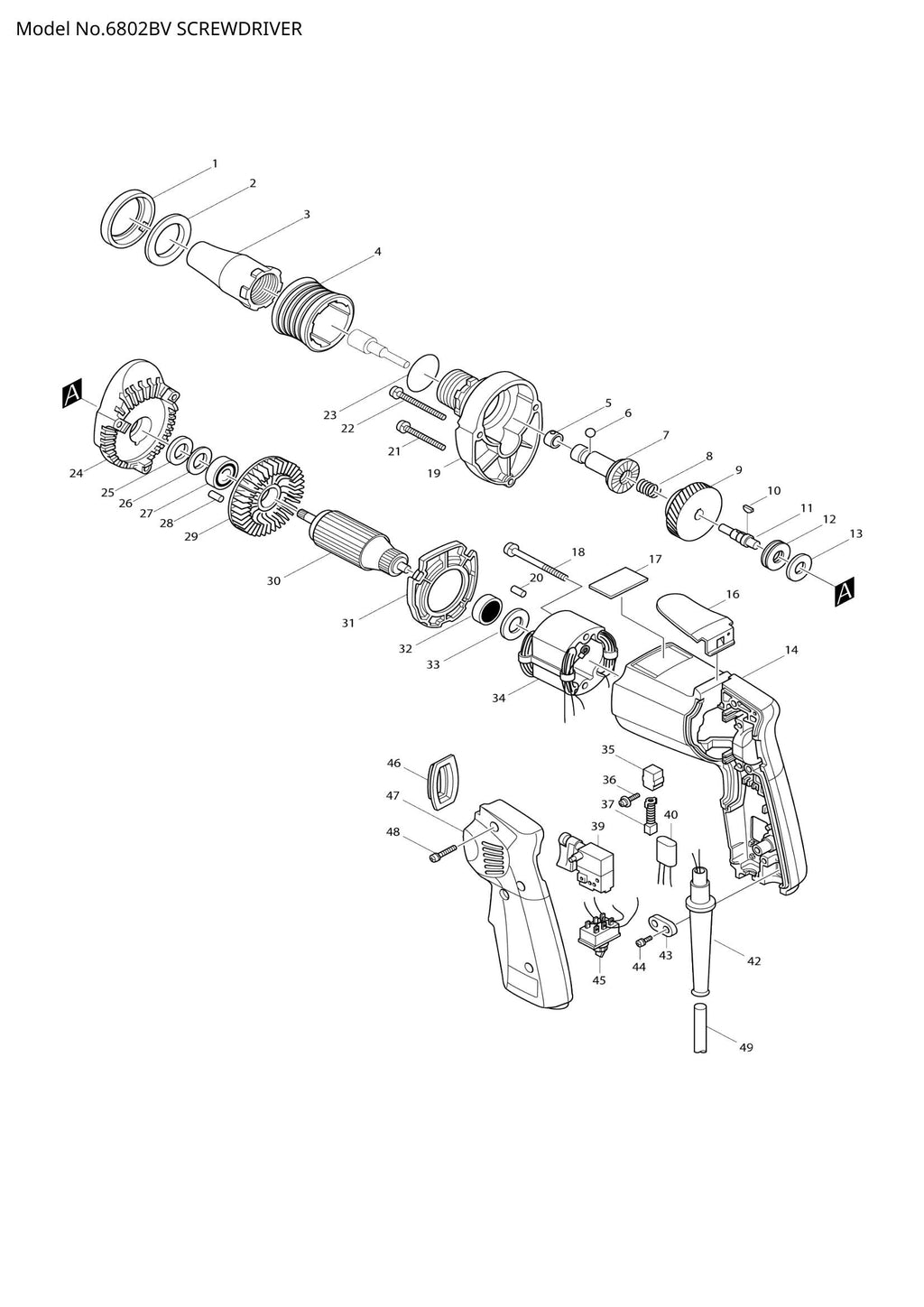

6802BV exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6802BV exploded view

Explosionszeichnung – 6802BV

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – FILZABDECKUNG (SKU: 411297-0)
  • Position 002 – FILZRING 30 (SKU: 443028-9)
  • Position 004 – Verriegelungshülse (Artikelnummer: 411293-8)
  • Position 005 – Blattfeder (SKU: 232050-9)
  • Position 006 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 007 – SPINDEL (SKU: 133459-7)
  • Position 008 – DRUCKFEDER 9 (SKU: 231139-0)
  • Position 009 – ZAHNRAD ​​KOMPLETT (SKU: 153133-1)
  • Position 010 – WOODRUFF KEY 3 (SKU: 254031-3)
  • Position 011 – ZAHNRADWELLE (SKU: 325485-2)
  • Position 012 – Axialnadellager 1023 (SKU: 212057-1)
  • Position 013 – URETHAN-UNTERLEGSCHEIBE 10 (SKU: 261038-2)
  • Position 017 – TYPENSCHILD 6802BV (SKU: 815289-5)
  • Position 019 – GETRIEBEGEHÄUSE (SKU: 156467-1)
  • Position 020 – Gummistift 4 (SKU: 263002-9)
  • Position 021 – Flachkopfschraube M5x40 (Artikelnummer: 911261-6)
  • Position 022 – Flachkopfschraube M5x50 (Artikelnummer: 911271-3)
  • Position 025 – URETHAN-UNTERLEGSCHEIBE 14 (SKU: 261039-0)
  • Position 026 – Unterlegscheibe 14 (Artikelnummer: 253786-7)
  • Position 027 – KUGELLAGER 608LB (SKU: 211033-2)
  • Position 028 – Gummistift 4 (SKU: 263002-9)
  • Position 032 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 033 – Unterlegscheibe 14 (Artikelnummer: 253192-6)
  • Position 035 – Bürstenhalter 5-8 (Artikelnummer: 643552-4)
  • Position 036 – Flachkopfschraube M4x14 (Artikelnummer: 911124-6)
  • Position 046 – SCHALTERABDECKUNG (SKU: 411852-8)
  • Position 048 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
  • Position 709 – Drosselspule (Artikelnummer: 646047-6)
  • Position 710 – Drosselspule (Artikelnummer: 646048-4)
