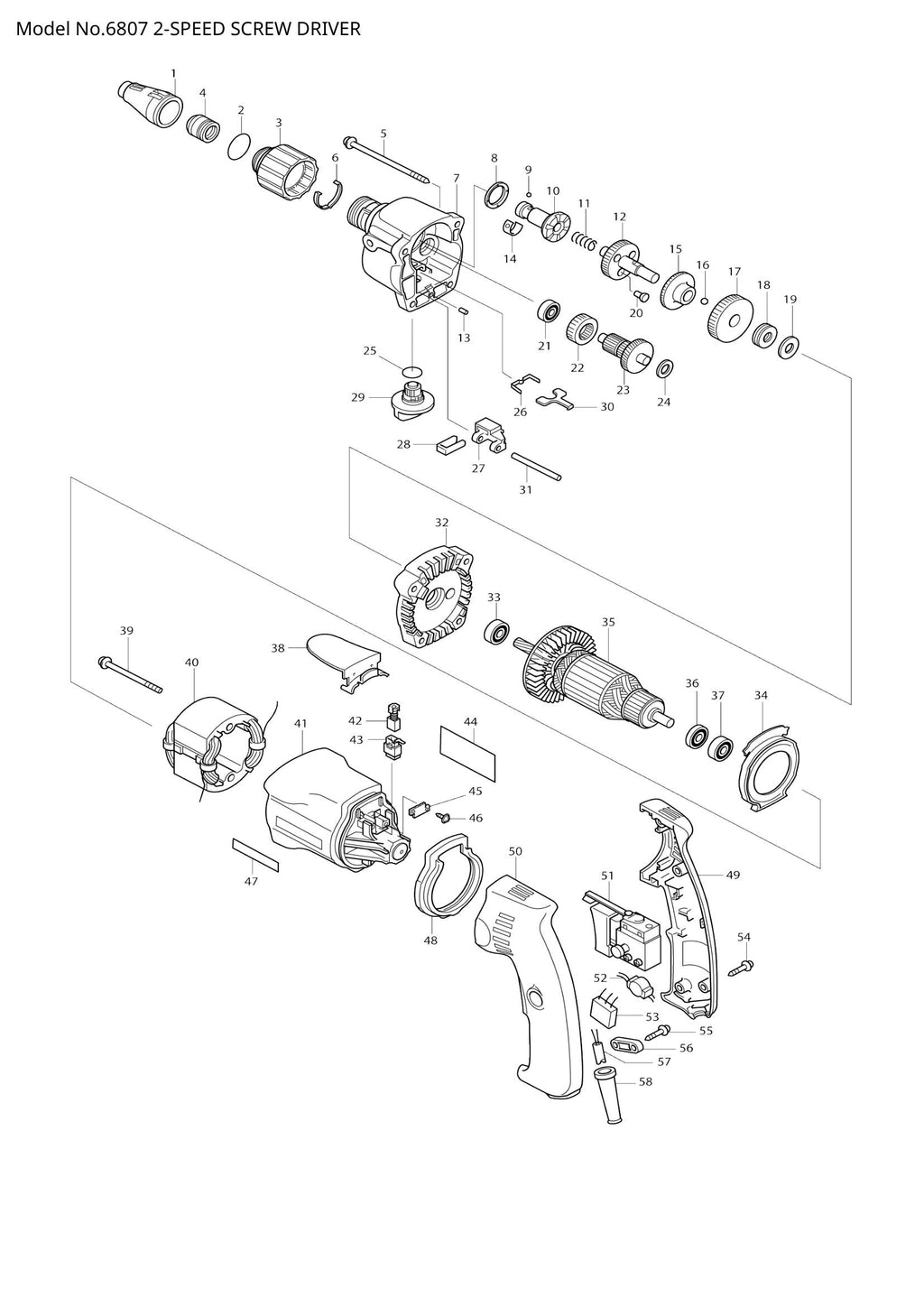

6807 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6807 exploded view

Explosionszeichnung – 6807

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Positionierer komplett 1/4" (SKU: 152483-1)
  • Position 002 – O-RING 22 (SKU: 213373-4)
  • Position 003 – SICHERUNGSRING (SKU: 416670-9)
  • Position 004 – Staubdichtring (SKU: 421631-6)
  • Position 005 – Blechschraube 5x45 (Artikelnummer: 266056-5)
  • Position 007 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 150944-5)
  • Position 008 – RING 20 (SKU: 421392-8)
  • Position 009 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 010 – SPINDEL A (SKU: 223126-3)
  • Position 011 – DRUCKFEDER 6 (SKU: 233232-6)
  • Position 012 – ZAHNRAD ​​KOMPLETT (SKU: 153261-2)
  • Position 013 – PIN 4 (SKU: 256226-4)
  • Position 014 – Blattfeder (SKU: 232050-9)
  • Position 015 – STIRNRAD 34 (SKU: 226375-1)
  • Position 016 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 017 – STIRNRAD 44 (SKU: 226374-3)
  • Position 018 – Axialnadellager 821 (Artikelnummer: 212042-4)
  • Position 019 – URETHAN-UNTERLEGSCHEIBE 8 (SKU: 261111-8)
  • Position 021 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 022 – STIRNRAD 23 (SKU: 226372-7)
  • Position 023 – ZAHNRAD ​​KOMPLETT 13-36 (SKU: 153262-0)
  • Position 024 – Unterlegscheibe 8 (Artikelnummer: 253865-1)
  • Position 025 – O-RING 14 (SKU: 213162-7)
  • Position 026 – Blattfeder (SKU: 232143-2)
  • Position 027 – RACK 7 (SKU: 416671-7)
  • Position 028 – PALTE ÄNDERN (SKU: 344668-5)
  • Position 029 – SCHALTHEBEL (SKU: 416669-4)
  • Position 030 – SCHLOSSPLATTE (SKU: 344178-2)
  • Position 031 – PIN 4 (SKU: 256268-8)
  • Position 032 – Getriebegehäuseabdeckung komplett (Artikelnummer: 150945-3)
  • Position 033 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 034 – LEITERPLATTE (SKU: 413073-8)
  • Position 036 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 037 – KUGELLAGER 627LLB (SKU: 210025-8)
  • Position 038 – HAKEN (SKU: 344669-3)
  • Position 039 – Blechschraube 4x60 (Artikelnummer: 266052-3)
  • Position 041 – MOTORGEHÄUSE (SKU: 415601-5)
  • Position 043 – Bürstenhalter (Artikelnummer: 643923-5)
  • Position 044 – NAMENSSCHILD 6807 (SKU: 851461-5)
  • Position 045 – Bürstenhalterplatte (SKU: 415622-7)
  • Position 046 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 047 – MAKITA LABEL (SKU: 819063-3)
  • Position 048 – Kissengummi (SKU: 421630-8)
  • Position 049 – DRÜCKERSET (Artikelnummer: 183047-0)
  • Position 050 – DRÜCKERSET (Artikelnummer: 183047-0)
  • Position 053 – Rauschunterdrücker (Artikelnummer: 645253-0)
  • Position 054 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 055 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 058 – Kabelschutz 8-85 (SKU: 682502-4)
