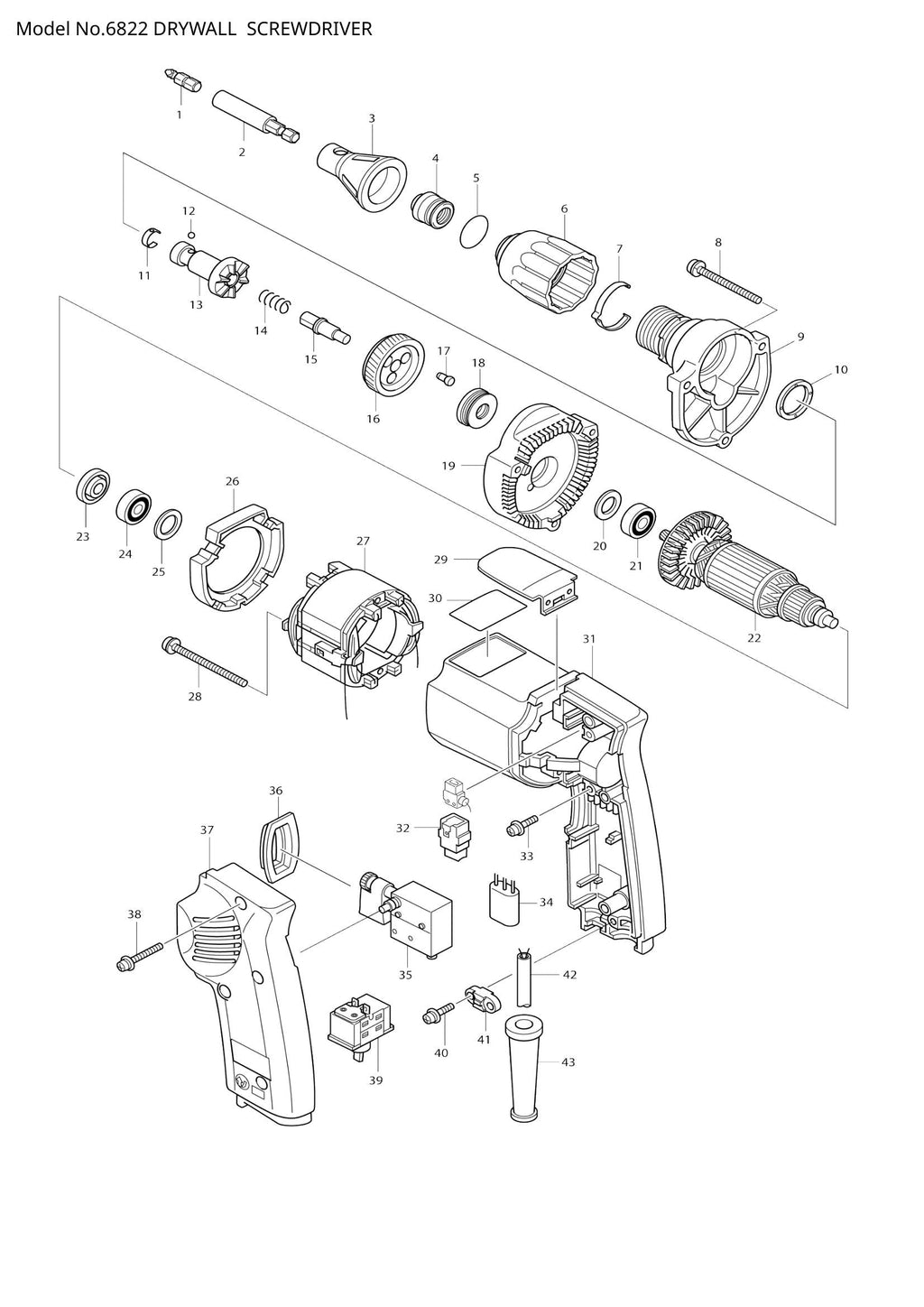

6822 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6822 exploded view

Explosionszeichnung – 6822

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 003 – LOCATOR KOMPLETT (SKU: 151561-4)
  • Position 004 – Staubdichtring (SKU: 421631-6)
  • Position 005 – O-RING 22 (SKU: 213373-4)
  • Position 006 – SICHERUNGSRING (SKU: 416756-9)
  • Position 008 – Flachkopfschraube M4x45 (Artikelnummer: 911173-3)
  • Position 009 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 151562-2)
  • Position 010 – RING 20 (SKU: 421392-8)
  • Position 011 – Blattfeder (SKU: 232050-9)
  • Position 012 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 013 – SPINDEL (SKU: 223107-7)
  • Position 014 – DRUCKFEDER 6 (SKU: 233126-5)
  • Position 016 – SCHRÄGZAHNRAD ​​46 (SKU: 226444-8)
  • Position 020 – Unterlegscheibe 14 (Artikelnummer: 253192-6)
  • Position 021 – KUGELLAGER 608LLB (SKU: 211031-6)
  • Position 023 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 025 – Unterlegscheibe 14 (Artikelnummer: 253192-6)
  • Position 026 – Prallplatte (Artikelnummer: 410923-8)
  • Position 028 – Flachkopfschraube M4x55 (Artikelnummer: 911581-8)
  • Position 029 – HAKEN (SKU: 343407-0)
  • Position 030 – NAMENSSCHILD 6822 (SKU: 851360-1)
  • Position 031 – MOTORGEHÄUSE (SKU: 157725-8)
  • Position 033 – Flachkopfschraube M4x14 (Artikelnummer: 911124-6)
  • Position 034 – Geräuschunterdrücker (Artikelnummer: 645253-0)
  • Position 036 – SCHALTERABDECKUNG (SKU: 411852-8)
  • Position 037 – GRIFFABDECKUNG (SKU: 155928-8)
  • Position 038 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
  • Position 039 – SCHALTER VTX11 (SKU: 651478-6)
  • Position 040 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 043 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 044 – DICHTRING (SKU: 421795-6)
