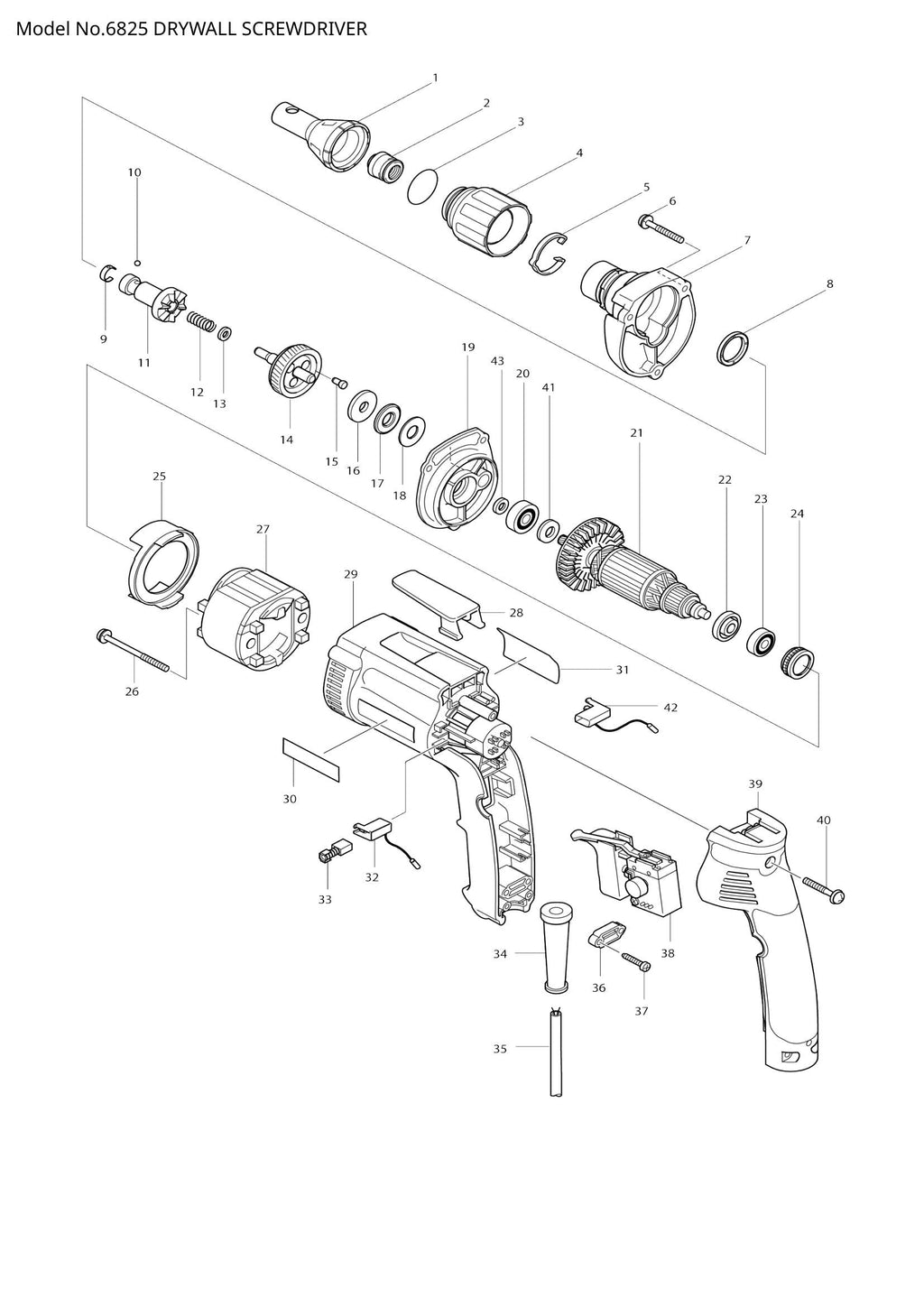

6825 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6825 exploded view

Explosionszeichnung – 6825

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Staubdichtring (SKU: 421631-6)
  • Position 003 – O-RING 22 (SKU: 213373-4)
  • Position 006 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 007 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 151720-0)
  • Position 009 – Blattfeder (SKU: 232050-9)
  • Position 010 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 011 – SPINDEL KOMPLETT (SKU: 151788-6)
  • Position 012 – DRUCKFEDER 8 (SKU: 233257-0)
  • Position 013 – Unterlegscheibe 8 (Artikelnummer: 267202-3)
  • Position 014 – ZAHNRAD ​​KOMPLETT (SKU: 151791-7)
  • Position 016 – UNTERLEGSCHEIBE 824 (SKU: 216213-5)
  • Position 018 – UNTERLEGSCHEIBE 821 (SKU: 216212-7)
  • Position 019 – Getriebegehäuseabdeckung komplett (Artikelnummer: 151722-6)
  • Position 020 – KUGELLAGER 608VV (SKU: 210007-0)
  • Position 022 – ISOLATIONSSCHEIBE (SKU: 681636-0)
  • Position 023 – KUGELLAGER 607LLB (SKU: 211021-9)
  • Position 024 – GUMMIRING 19 (SKU: 421479-6)
  • Position 025 – Prallplatte (Artikelnummer: 416993-5)
  • Position 026 – Blechschraube 4x55 (Artikelnummer: 266147-2)
  • Position 034 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 037 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 040 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 041 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
