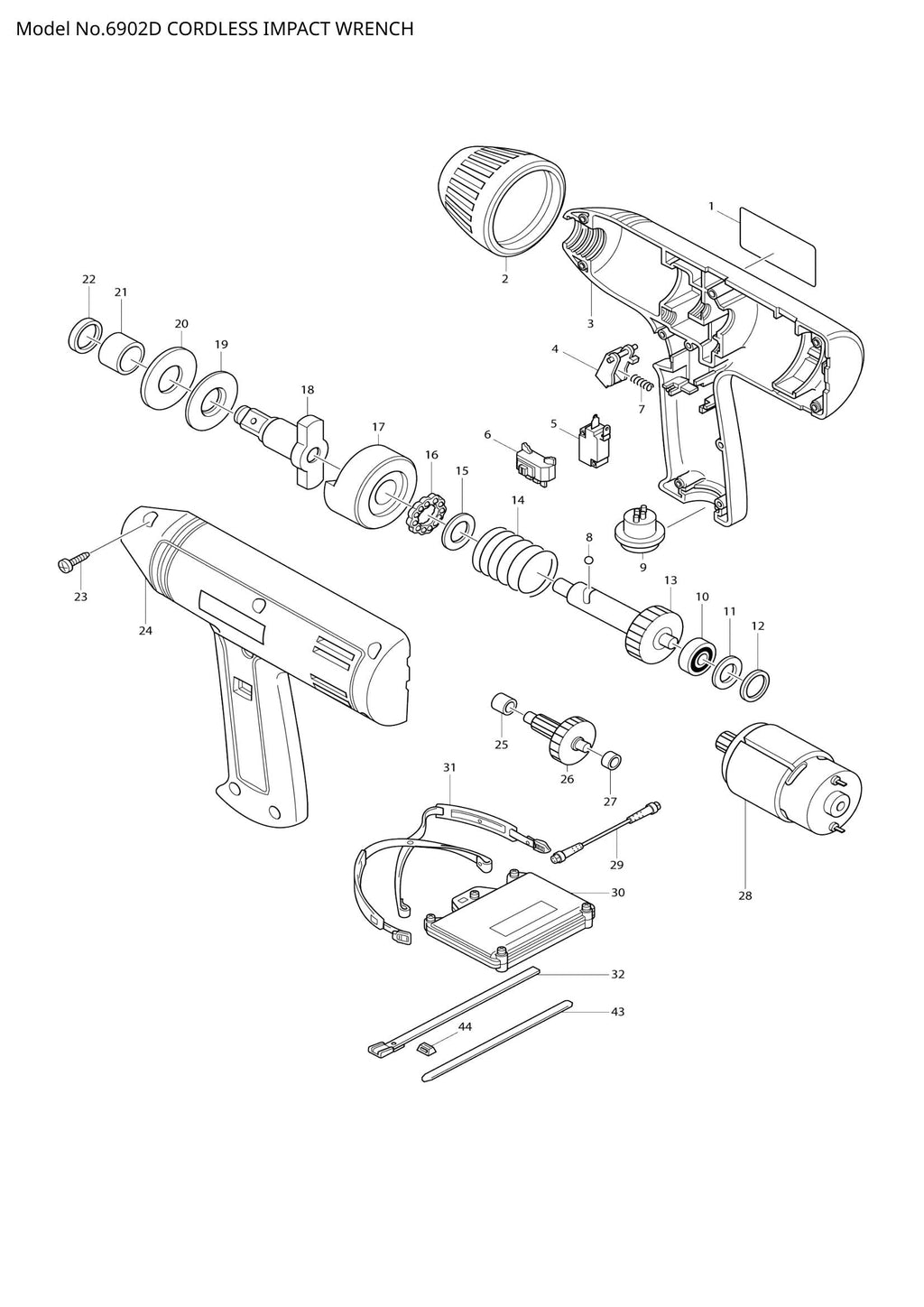

6902D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6902D exploded view

Explosionszeichnung – 6902D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – TYPENSCHILD 6902D (SKU: 856342-8)
  • Position 002 – STOSSFÄNGER (SKU: 421355-4)
  • Position 003 – GEHÄUSESATZ (SKU: 182219-4)
  • Position 004 – SCHALTHEBEL (SKU: 414357-7)
  • Position 005 – SCHALTER V-15-3A6 (SKU: 651891-8)
  • Position 006 – SCHALTER C3BC-SH (SKU: 651898-4)
  • Position 007 – DRUCKFEDER 3 (SKU: 231476-2)
  • Position 008 – STAHLKUGEL 5.6 (SKU: 216011-7)
  • Position 009 – EINLASS (SKU: 655408-9)
  • Position 010 – KUGELLAGER 608VV (SKU: 210007-0)
  • Position 011 – Unterlegscheibe 16 (Artikelnummer: 253707-9)
  • Position 012 – O-RING 17 (SKU: 213261-5)
  • Position 013 – SPINDEL KOMPLETT (SKU: 153185-2)
  • Position 014 – DRUCKFEDER 20 (SKU: 231472-0)
  • Position 015 – UNTERLEGSCHEIBE 1528 (SKU: 216203-8)
  • Position 016 – Axialkugellager 1528 (Artikelnummer: 211229-5)
  • Position 017 – HAMMER (SKU: 322253-4)
  • Position 019 – Unterlegscheibe 18 (Artikelnummer: 267054-2)
  • Position 020 – GUMMISCHEIBE 18 (SKU: 261079-8)
  • Position 021 – HÜLSE 18 (SKU: 257623-7)
  • Position 022 – ÖLDICHTRING 18 (SKU: 213257-6)
  • Position 023 – Blechschraube BT4X20 (Artikelnummer: 265925-7)
  • Position 024 – GEHÄUSESATZ (SKU: 182219-4)
  • Position 025 – Gleitlager 6 (Artikelnummer: 214012-9)
  • Position 026 – ZAHNRAD ​​KOMPLETT 13-38 (SKU: 226089-2)
  • Position 027 – Gleitlager 5 (Artikelnummer: 214017-9)
  • Position 028 – Gleichstrommotor 14,4 V (SKU: 629591-8)
  • Position 043 – RIEMEN EINSTELLEN (SKU: 444015-1)
  • Position 044 – QUADRATISCHER RING (SKU: 414755-5)
