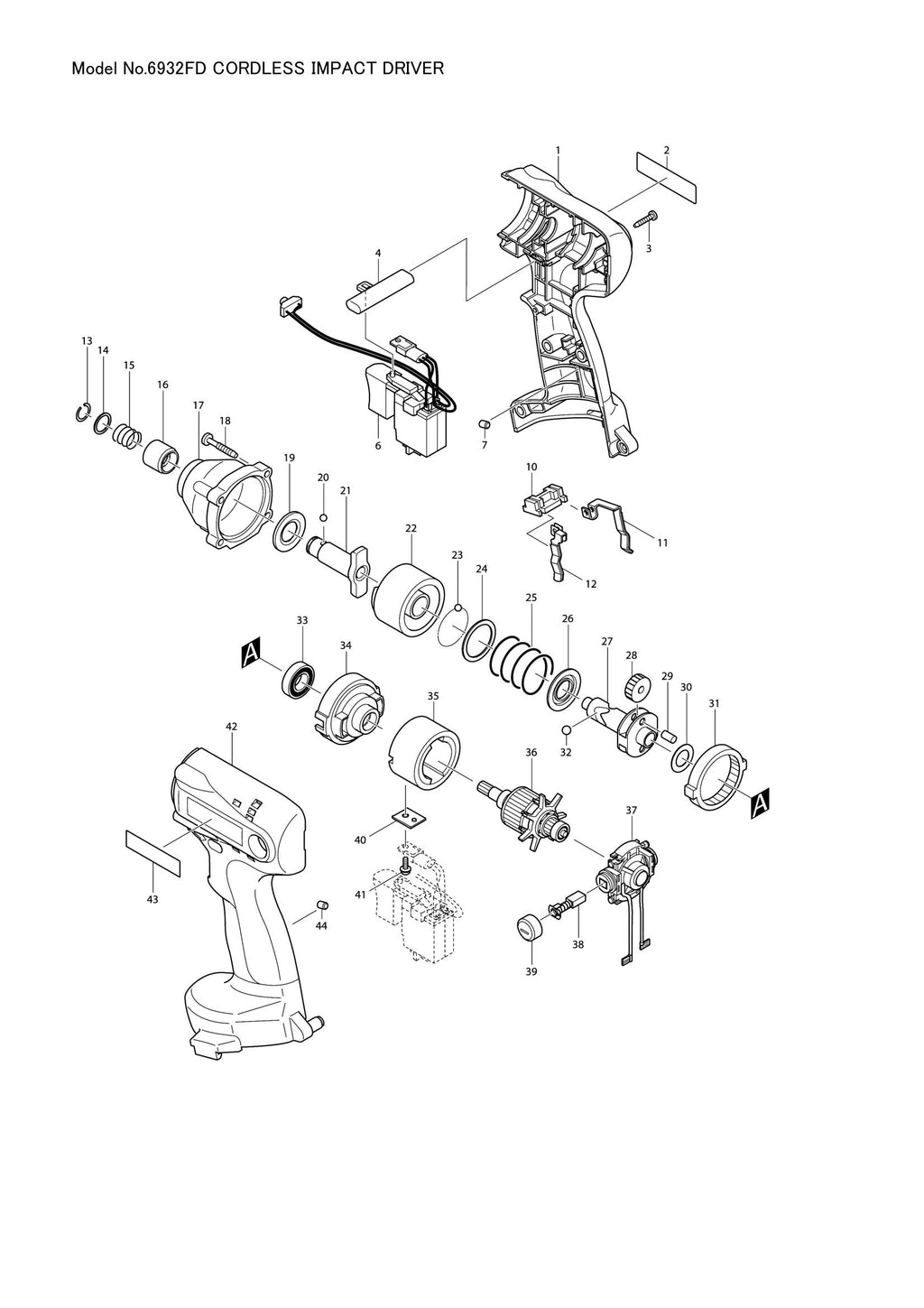

6932FD exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
6932FD exploded view

Explosionszeichnung – 6932FD

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – TYPENSCHILD 6932FD (SKU: 850734-3)
  • Position 004 – V/H-Umschalthebel (SKU: 416079-5)
  • Position 007 – Gummistift 4 (SKU: 263024-9)
  • Position 010 – HALTER (SKU: 687085-9)
  • Position 011 – FEDERKLEMME (+) (Artikelnummer: 654168-0)
  • Position 012 – FEDERKLEMME (-) (SKU: 654169-8)
  • Position 013 – RINGFEDER 11 (SKU: 231951-8)
  • Position 014 – Unterlegscheibe 12 (Artikelnummer: 267085-1)
  • Position 015 – DRUCKFEDER 13 (SKU: 233005-7)
  • Position 016 – HÜLSE (SKU: 324420-7)
  • Position 018 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 019 – NYLONSCHEIBE 14 (SKU: 261108-7)
  • Position 021 – AMBOSS M (SKU: 324013-0)
  • Position 024 – Unterlegscheibe 24 (Artikelnummer: 267175-0)
  • Position 025 – DRUCKFEDER 25 (SKU: 233381-9)
  • Position 026 – Tellerscheibe 14 (SKU: 267766-7)
  • Position 027 – SPINDEL (SKU: 324220-5)
  • Position 029 – PIN 5 (SKU: 256253-1)
  • Position 030 – Unterlegscheibe 12 (Artikelnummer: 267212-0)
  • Position 031 – INNENZAHNRAD ​​51 (SKU: 227001-5)
  • Position 034 – INNENGETRIEBEGEHÄUSE (SKU: 417269-3)
  • Position 035 – Jocheinheit (Artikelnummer: 632964-6)
  • Position 037 – ENDBELL KOMPLETT (SKU: 638156-5)
  • Position 039 – Bürstenhalterkappe (SKU: 643933-2)
  • Position 040 – FET-ABSTANDHALTER (SKU: 689096-0)
  • Position 041 – Blechschraube ST3X8 (Artikelnummer: 266170-7)
  • Position 044 – Gummistift 4 (SKU: 263024-9)
  • Position 045 – Blattfeder (Artikelnummer: 232218-7)
