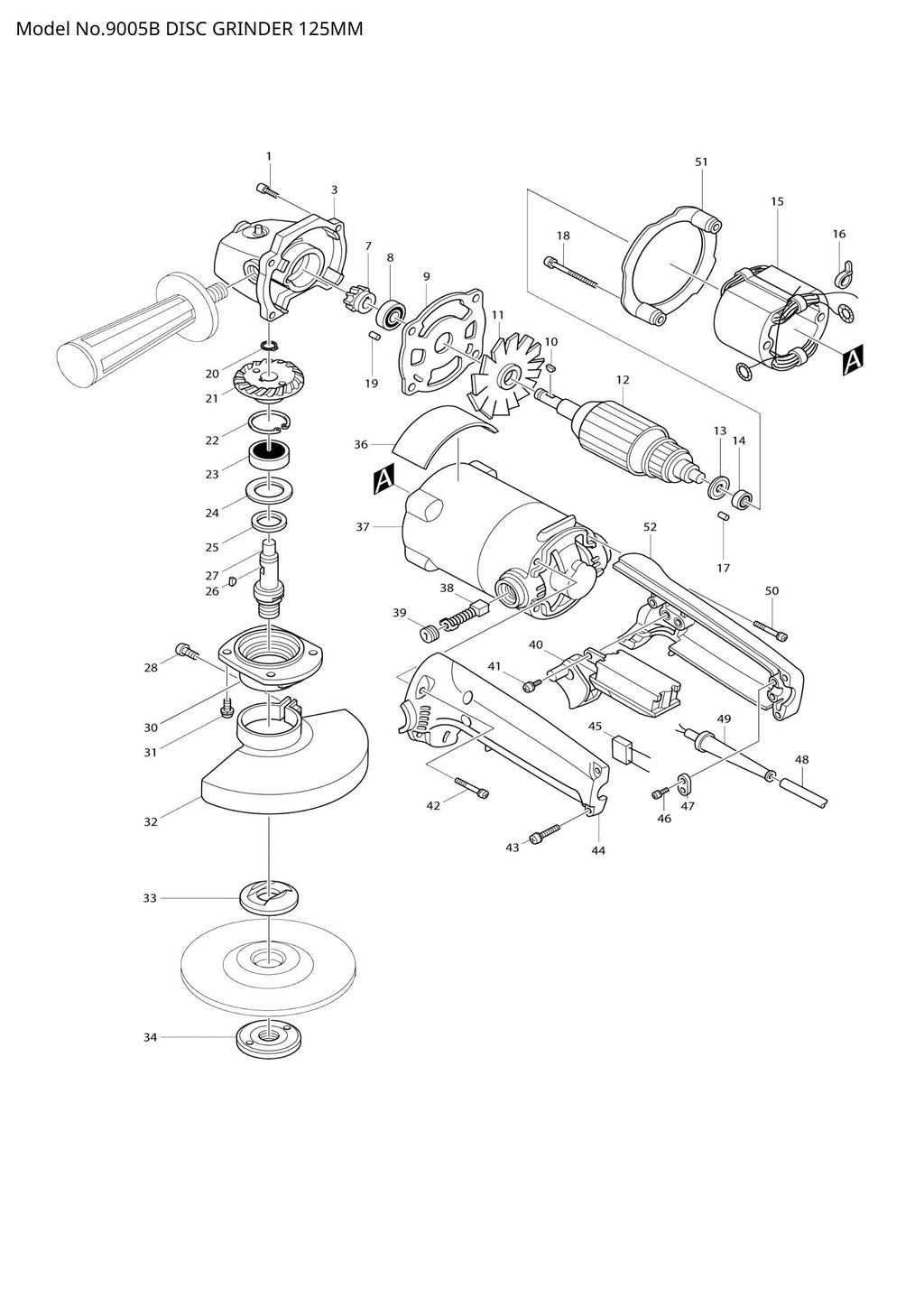

9005B exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
9005B exploded view

Explosionszeichnung – 9005B

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Flachkopfschraube M5x25 (Artikelnummer: 911241-2)
  • Position 009 – PLATTE (SKU: 341681-4)
  • Position 010 – WOODRUFF KEY 3 (SKU: 254002-0)
  • Position 013 – ISOLATIONSSCHEIBE (SKU: 681613-2)
  • Position 016 – BAND (SKU: 687010-0)
  • Position 019 – Gummistift 4 (SKU: 263002-9)
  • Position 020 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 022 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 025 – FILZRING 20 (SKU: 443051-4)
  • Position 026 – WOODRUFF KEY 3 (SKU: 254002-0)
  • Position 028 – + Linsenkopfschraube M5x16 (Artikelnummer: 251259-4)
  • Position 030 – LAGERGEHÄUSE (SKU: 315282-4)
  • Position 037 – MOTORGEHÄUSE (SKU: 156734-4)
  • Position 039 – Bürstenhalterkappe 6-10 (SKU: 643600-9)
  • Position 042 – Flachkopfschraube M5x28 (Artikelnummer: 911248-8)
  • Position 043 – Flachkopfschraube M4x22 (Artikelnummer: 911143-2)
  • Position 050 – Flachkopfschraube M5x28 (Artikelnummer: 911248-8)
  • Position 903 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 904 – MAKITA LABEL (SKU: 819001-5)
