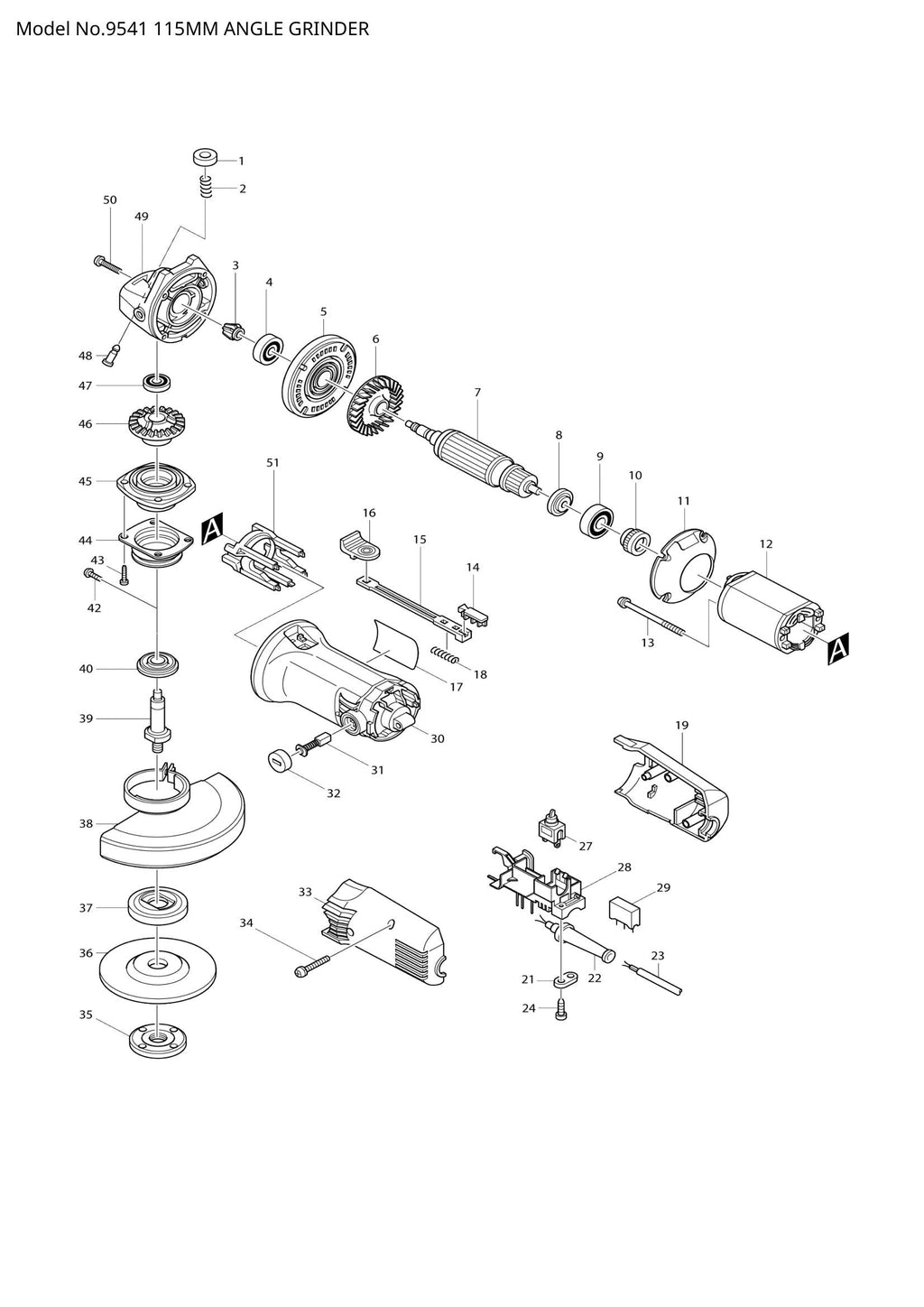

9541 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
9541 exploded view

Explosionszeichnung – 9541

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – PIN-KAPPE (SKU: 415301-7)
  • Position 002 – DRUCKFEDER 8 (SKU: 233072-2)
  • Position 003 – Spiralkegelrad 10 (Artikelnummer: 226712-9)
  • Position 005 – Getriebegehäuseabdeckung (SKU: 415302-5)
  • Position 006 – FAN 57 (SKU: 241867-9)
  • Position 008 – ISOLATIONSSCHEIBE (SKU: 681632-8)
  • Position 010 – GUMMIRING 19 (SKU: 421479-6)
  • Position 011 – Prallplatte (Artikelnummer: 415296-4)
  • Position 013 – Blechschraube 4x70 (Artikelnummer: 266004-4)
  • Position 014 – SCHALTHEBEL (SKU: 415305-9)
  • Position 015 – SCHALTSTANGE (SKU: 415304-1)
  • Position 016 – SCHALTERKNOPF (SKU: 415303-3)
  • Position 017 – NAMENSSCHILD (SKU: 857311-2)
  • Position 018 – DRUCKFEDER 4 (SKU: 233071-4)
  • Position 024 – Blechschraube BT 4X18 (Artikelnummer: 265941-9)
  • Position 031 – AC-KOHLEBÜRSTE CB-302 (SKU: 191959-3)
  • Position 032 – Bürstenhalterkappe (SKU: 643753-4)
  • Position 034 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 035 – KONTERMUTTER 14-45 (SKU: 224554-5)
  • Position 039 – SPINDEL (SKU: 322606-7)
  • Position 040 – LABYRINTHRING (SKU: 415300-9)
  • Position 042 – Flachkopfschraube M5x16 (Artikelnummer: 251391-4)
  • Position 044 – RADKAPPE-BASIS (SKU: 344053-2)
  • Position 045 – Lagergehäuse komplett (Artikelnummer: 161120-6)
  • Position 046 – Spiralkegelrad 38 (Artikelnummer: 226713-7)
  • Position 047 – KUGELLAGER 607LB (SKU: 211023-5)
  • Position 048 – PIN 5 (SKU: 256435-5)
  • Position 049 – GETRIEBEGEHÄUSE (SKU: 316500-3)
  • Position 051 – VERBINDUNGSBLOCK (SKU: 632454-9)
