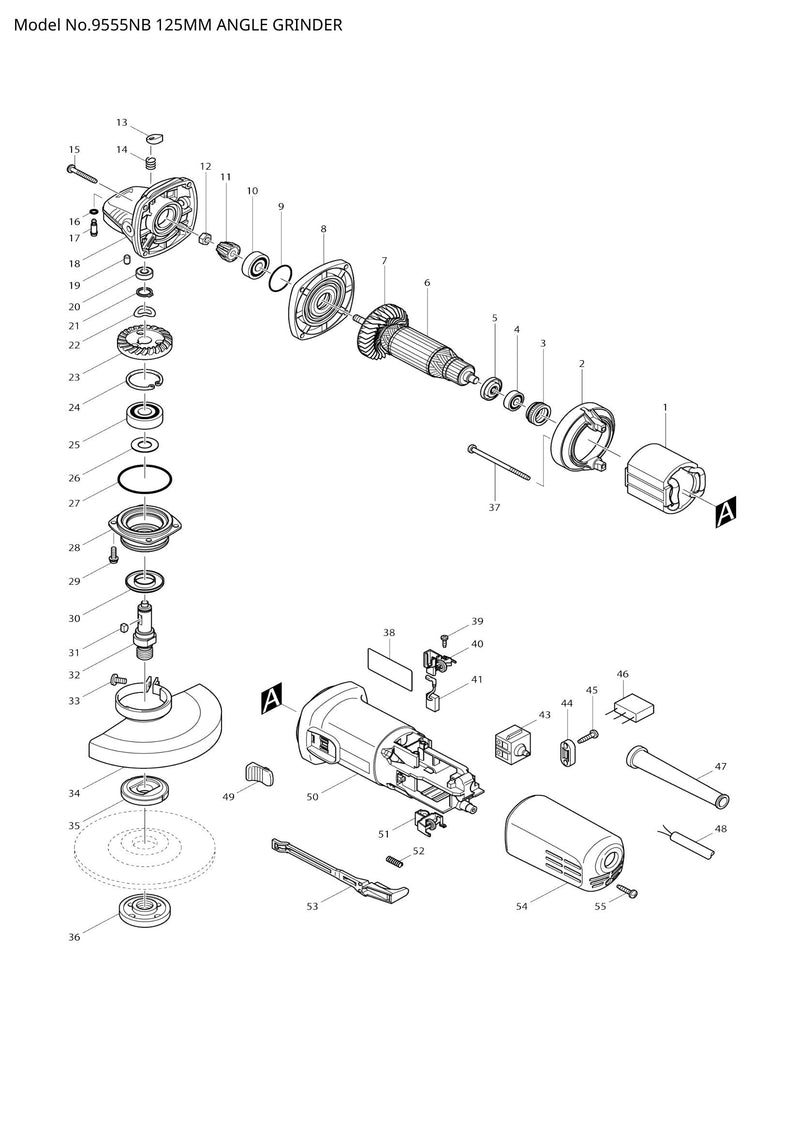

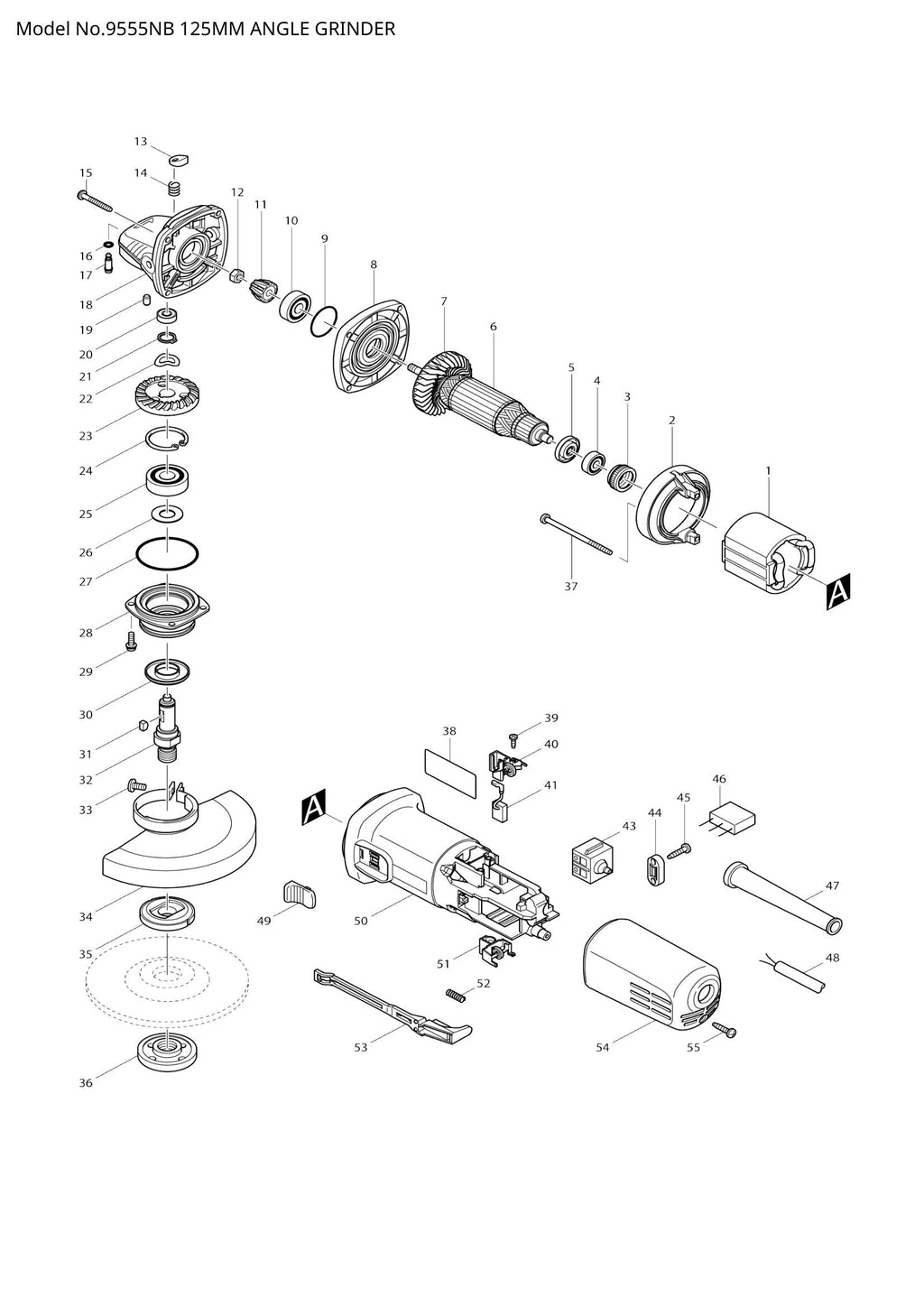

9555NB exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
9555NB exploded view

Explosionszeichnung – 9555NB

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – FELD 220-240 V (SKU: 621713-6)
  • Position 004 – KUGELLAGER 607LLB (SKU: 210034-7)
  • Position 006 – ANKERBAUGRUPPE 220-240 V (SKU: 515619-7)
  • Position 007 – FAN 56 (SKU: 240076-7)
  • Position 008 – Getriebegehäuseabdeckung (SKU: 317821-6)
  • Position 012 – SECHSKANTMUTTER M6 (Artikelnummer: 252186-8)
  • Position 013 – PIN-KAPPE (SKU: 417771-6)
  • Position 014 – DRUCKFEDER 8 (SKU: 233376-2)
  • Position 016 – O-RING 5 (SKU: 213960-9)
  • Position 017 – Schulterstift 4 (SKU: 256486-8)
  • Position 019 – Gummistift 4 (SKU: 263002-9)
  • Position 020 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 021 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 022 – Wellenscheibe 12 (SKU: 267794-2)
  • Position 024 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 025 – KUGELLAGER 6201DDW (SKU: 211129-9)
  • Position 026 – Unterlegscheibe 12 (Artikelnummer: 267238-2)
  • Position 027 – O-RING 45 (SKU: 213622-9)
  • Position 029 – Flachkopfschraube M4x14 (Artikelnummer: 265099-4)
  • Position 030 – LABYRINTHRING (SKU: 345464-4)
  • Position 031 – WOODRUFF KEY 4 (SKU: 254011-9)
  • Position 036 – KONTERMUTTER 14-45 (SKU: 224554-5)
  • Position 038 – 9555NB NAMENSSCHILD (SKU: 861248-7)
  • Position 039 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 040 – Bürstenhalter (Artikelnummer: 643760-7)
  • Position 041 – Kohlebürste CB-325 (SKU: 194074-2)
  • Position 043 – SCHALTER DPX-2110-R (SKU: 650560-8)
  • Position 044 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 047 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 048 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 051 – Bürstenhalter (Artikelnummer: 643760-7)
  • Position 052 – DRUCKFEDER 4 (SKU: 233121-5)
  • Position 053 – SCHALTHEBEL C (SKU: 418796-3)
