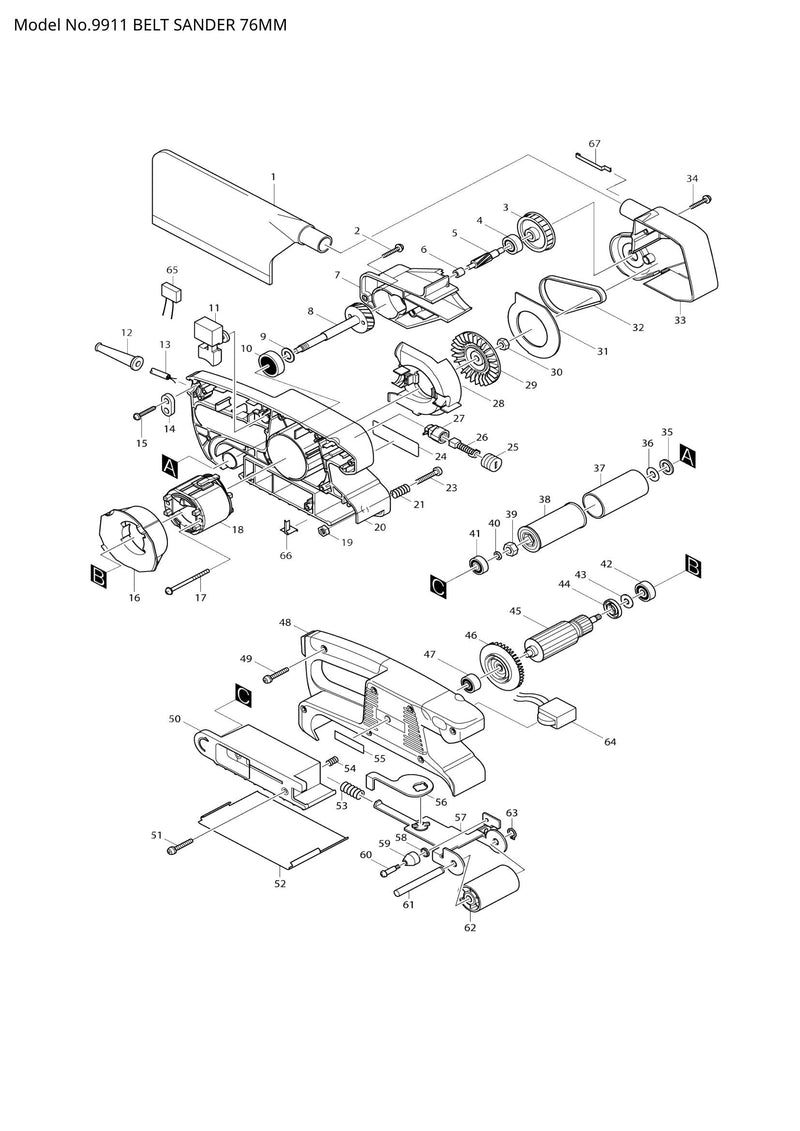

9911 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
9911 exploded view

Explosionszeichnung – 9911

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Staubbeutelbaugruppe (SKU: 122548-3)
  • Position 003 – RIEMENSCHEIBE 8.5-45.1 (SKU: 222144-8)
  • Position 004 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 005 – SCHRÄGZAHNRAD ​​6 (SKU: 226494-3)
  • Position 006 – NADELLAGER 509 (SKU: 212009-2)
  • Position 007 – HALTERUNG (SKU: 416420-2)
  • Position 008 – SCHRÄGZAHNRAD ​​31 KOMPLETT (SKU: 153252-3)
  • Position 009 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
  • Position 010 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 016 – Prallplatte (Artikelnummer: 416418-9)
  • Position 019 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
  • Position 020 – GEHÄUSE L KOMPLETT (SKU: 150958-4)
  • Position 021 – DRUCKFEDER 6 (SKU: 233219-8)
  • Position 023 – Flachkopfschraube M5x30 (Artikelnummer: 911252-7)
  • Position 025 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 027 – Bürstenhalter (Artikelnummer: 643922-7)
  • Position 028 – SCROLLPLATTE (SKU: 416416-3)
  • Position 029 – FAN 68 (SKU: 241660-1)
  • Position 030 – SECHSKANTMUTTER M6-10 (SKU: 252153-3)
  • Position 031 – PLATTE (SKU: 344584-1)
  • Position 032 – Synchronriemen 6-300 (Artikelnummer: 225079-2)
  • Position 035 – Unterlegscheibe 12 (Artikelnummer: 267177-6)
  • Position 036 – Unterlegscheibe 8 (Artikelnummer: 253865-1)
  • Position 037 – Gummimanschette 29 (SKU: 422032-1)
  • Position 038 – ANTRIEBSWALZE (SKU: 316971-4)
  • Position 039 – SECHSKANTMUTTER M8-13 (SKU: 252154-1)
  • Position 040 – Unterlegscheibe 6 (Artikelnummer: 253077-6)
  • Position 041 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 042 – KUGELLAGER 627DDW (SKU: 210023-2)
  • Position 043 – Unterlegscheibe 7 (Artikelnummer: 253823-7)
  • Position 046 – FAN 60 (SKU: 240008-4)
  • Position 047 – KUGELLAGER 607LLB (SKU: 211021-9)
  • Position 048 – GEHÄUSE R (SKU: 182982-9)
  • Position 050 – SCHUH (SKU: 416419-7)
  • Position 053 – DRUCKFEDER 12 (SKU: 233221-1)
  • Position 055 – MAKITA LABEL (SKU: 819063-3)
  • Position 056 – HEBEL (SKU: 344585-9)
  • Position 057 – SPANNROLLENARM KOMPLETT (SKU: 150837-6)
  • Position 058 – Tellerscheibe 4 (SKU: 267731-6)
  • Position 059 – ROLLER (SKU: 416417-1)
  • Position 060 – ANSATZSCHRAUBE M4 (SKU: 265059-6)
  • Position 061 – SPANNROLLENWELLE (SKU: 323776-5)
  • Position 062 – SPANNROLLE KOMPLETT (SKU: 152585-3)
  • Position 063 – Sicherungsring (außen) S-8 (SKU: 961004-6)
  • Position 066 – ERDUNTERSTÜTZER (SKU: 344703-9)
  • Position 067 – ERDPLATTE (SKU: 344701-3)
  • Position 068 – FÜHRUNGSEINHEIT (SKU: 632800-6)
