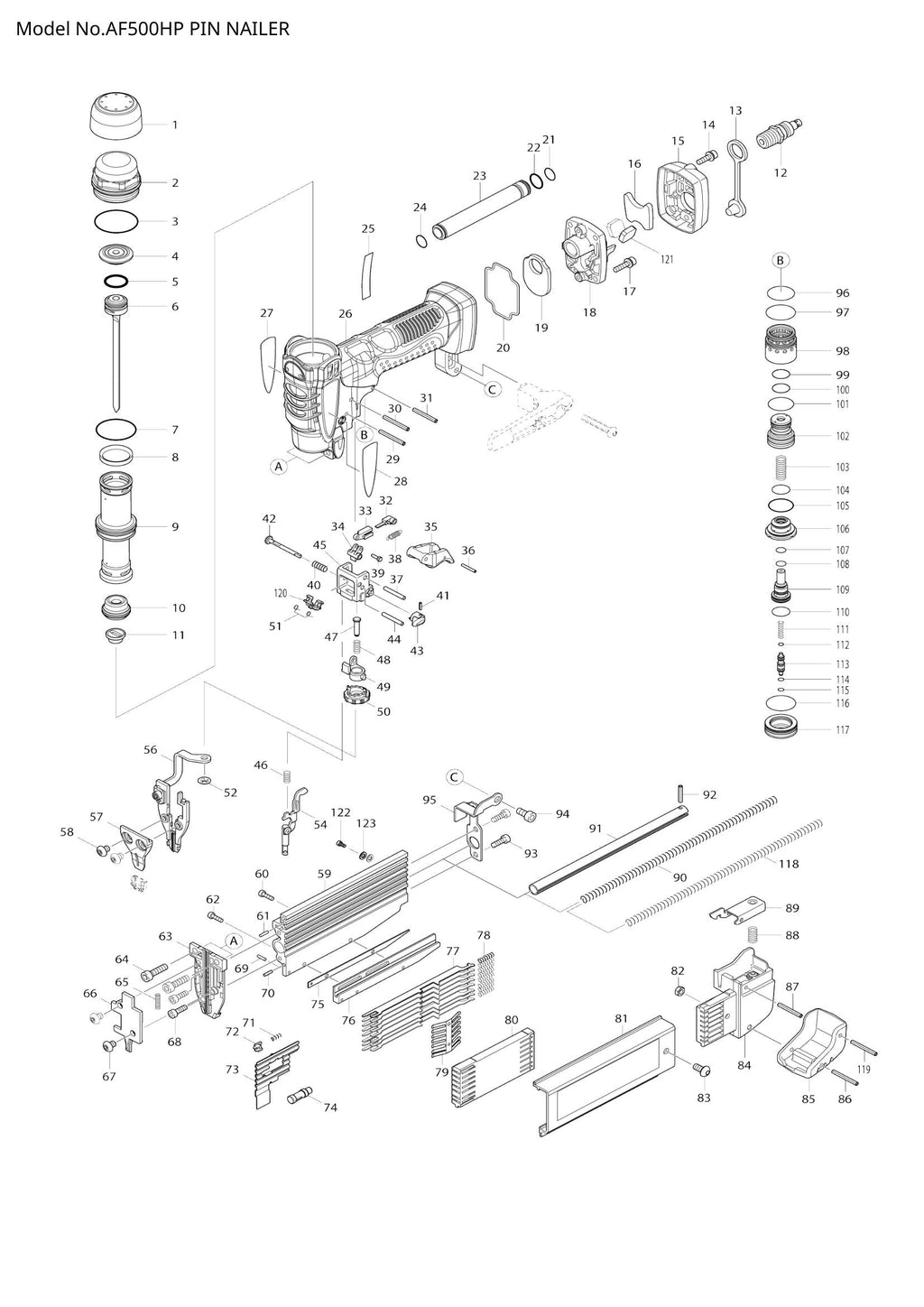

Explosionszeichnung – AF500HP

Name: Explosionszeichnung – AF500HP
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Obere Kappenabdeckung (schwarz) (SKU: 450628-8)
Position 002 – OBERE KAPPE (SKU: 318284-9)
Position 003 – O-RING 31 (SKU: 213487-9)
Position 005 – O-RING 14 (SKU: 213190-2)
Position 006 – Treiber komplett (SKU: 158681-5)
Position 007 – O-RING 29 (SKU: 213412-0)
Position 008 – D-RING 21.5 (SKU: 424116-1)
Position 009 – Zylinder (SKU: 331829-6)
Position 010 – VORDERES KISSEN (SKU: 424130-7)
Position 011 – Vordere Dichtung (SKU: 424118-7)
Position 012 – ONE-TOUCH-VERBINDUNG H22PM (SKU: 243105-5)
Position 013 – CAP 9 (SKU: 286280-4)
Position 014 – Innensechskantschraube M4x12 (Artikelnummer: 265353-6)
Position 015 – Auspuffabdeckung (schwarz) (SKU: 450632-7)
Position 016 – FILTER (SKU: 413123-9)
Position 017 – Innensechskantschraube M4x16 (Artikelnummer: 922127-5)
Position 018 – EINLASSKAPPE (SKU: 318287-3)
Position 019 – EINLASSFILTER (SKU: 413122-1)
Position 020 – Dichtring (SKU: 424117-9)
Position 021 – O-RING 9,5 (SKU: 213194-4)
Position 022 – O-RING 11 (SKU: 213105-9)
Position 023 – ROHR (SKU: 331832-7)
Position 024 – O-RING 9,5 (SKU: 213194-4)
Position 025 – Typenschild AF500HP (SKU: 865252-8)
Position 026 – Gehäusesatz (Artikelnummer: 188601-5)
Position 027 – Makita Logo-Etikett R (SKU: 819313-6)
Position 028 – Makita-Logo-Etikett L (SKU: 819314-4)
Position 029 – Federstift 3-28 (SKU: 951075-1)
Position 030 – Federstift 3-28 (SKU: 951075-1)
Position 031 – Federstift 3-26 (SKU: 258037-3)
Position 032 – UMLENKROLLE (SKU: 310263-3)
Position 033 – UMLENKROLLE (SKU: 310296-8)
Position 035 – Auslöser (SKU: 450633-5)
Position 036 – Federstift 2-14 (SKU: 951010-9)
Position 037 – PIN 3 (SKU: 256221-4)
Position 038 – Zugfeder 4 (Artikelnummer: 231856-2)
Position 039 – PIN 2 (SKU: 268218-1)
Position 040 – DRUCKFEDER 5 (SKU: 231309-1)
Position 041 – Federstift 2-8 (SKU: 951001-0)
Position 042 – Sicherungsstift (SKU: 324948-5)
Position 043 – Knopf (SKU: 450786-0)
Position 044 – PIN 3 (SKU: 256221-4)
Position 046 – DRUCKFEDER 5 (SKU: 234067-8)
Position 048 – Druckfeder 6 (Artikelnummer: 234100-6)
Position 050 – Einsteller (SKU: 310286-1)
Position 051 – Torsionsfeder 4 (SKU: 233533-2)
Position 052 – Druckmutter 3 (Artikelnummer: 259009-1)
Position 054 – ARM (SKU: 165567-6)
Position 057 – Kontaktoberabdeckung (SKU: 310261-7)
Position 059 – Magazin (SKU: 331826-2)
Position 060 – Innensechskantschraube M3x10 (Artikelnummer: 266177-3)
Position 061 – Federstift 2-8 (Artikelnummer: 951001-0)
Position 062 – Innensechskantschraube M3x10 (Artikelnummer: 266177-3)
Position 063 – FAHRERHANDBUCH (SKU: 310259-4)
Position 064 – Innensechskantschraube M5x18 (Artikelnummer: 265853-6)
Position 065 – DRUCKFEDER 3 (SKU: 234119-5)
Position 066 – Abdeckung der Treiberführung (SKU: 310260-9)
Position 068 – Innensechskantschraube M4x12 (Artikelnummer: 265353-6)
Position 069 – Federstift 2-8 (Artikelnummer: 951001-0)
Position 070 – Federstift 2-8 (Artikelnummer: 951001-0)
Position 071 – DRUCKFEDER 3 (SKU: 233018-8)
Position 072 – STOPPER (SKU: 310176-8)
Position 073 – DRÜCKER (SKU: 345947-4)
Position 074 – Schulterstift 5-7 (SKU: 450627-0)
Position 075 – DISTANZSTÜCK (SKU: 345945-8)
Position 076 – UNTERE SCHIENE (SKU: 331827-0)
Position 077 – Nagelstopper (Artikelnummer: 345946-6)
Position 078 – DRUCKFEDER 4 (SKU: 233476-8)
Position 079 – Blattfeder (SKU: 232243-8)
Position 080 – NAGELFÜHRUNGSHALTER (SKU: 450624-6)
Position 081 – Obere Schiene komplett (SKU: 158749-7)
Position 082 – SECHSKANTMUTTER M4 (Artikelnummer: 931102-0)
Position 083 – HS-Rundkopfschraube M4x8 (Artikelnummer: 266430-7)
Position 084 – Schiebetürkappe (SKU: 450625-4)
Position 085 – MAGAZIN-STOSSFÄNGER (SKU: 424113-7)
Position 086 – Federstift 3-28 (SKU: 951075-1)
Position 087 – Federstift 3-24 (SKU: 951072-7)
Position 088 – DRUCKFEDER 7 (SKU: 233097-6)
Position 089 – Verriegelungshebel (Artikelnummer: 345954-7)
Position 090 – DRUCKFEDER 6 (SKU: 234066-0)
Position 091 – FÜHRUNGSROHR (SKU: 345948-2)
Position 092 – Federstift 3-16 (SKU: 951063-8)
Position 093 – Innensechskantschraube M4x12 (Artikelnummer: 265353-6)
Position 094 – Innensechskantschraube M5x14 (Artikelnummer: 265909-5)
Position 095 – VERBINDUNG (SKU: 345949-0)
Position 096 – O-RING 20 (SKU: 213310-8)
Position 097 – O-RING 22 (SKU: 213373-4)
Position 098 – Abzugsventilführung A (SKU: 331831-9)
Position 099 – O-RING 11.2 (SKU: 213137-6)
Position 100 – O-Ring 12,5 (Artikelnummer: 213191-0)
Position 101 – O-RING 18 (SKU: 213262-3)
Position 102 – Hauptventil (SKU: 412091-3)
Position 103 – DRUCKFEDER 7 (SKU: 234070-9)
Position 104 – O-RING 12 (SKU: 213122-9)
Position 105 – O-RING 18 (SKU: 213275-4)
Position 106 – Abzugsventilführung B (SKU: 324912-6)
Position 107 – O-RING 6 (SKU: 213998-4)
Position 108 – O-RING 6 (SKU: 213998-4)
Position 110 – O-RING 12 (SKU: 213122-9)
Position 111 – DRUCKFEDER 3 (SKU: 234068-6)
Position 113 – Abzugsventilschaft (SKU: 325691-9)
Position 115 – O-RING 3 (SKU: 213979-8)
Position 116 – O-RING 22 (SKU: 213373-4)
Position 117 – Abzugsventilgehäuse (SKU: 325633-3)
Position 118 – Druckfeder 5 (Artikelnummer: 234110-3)
Position 119 – Federstift 3-28 (SKU: 951075-1)
Position 120 – Verbindungshebel (SKU: 310284-5)
Position 121 – FILTER B (SKU: 413125-5)
Position 122 – Innensechskantschraube M3X4,5 (SKU: 265591-0)
Position 123 – Unterlegscheibe 3 (Artikelnummer: 941002-6)
