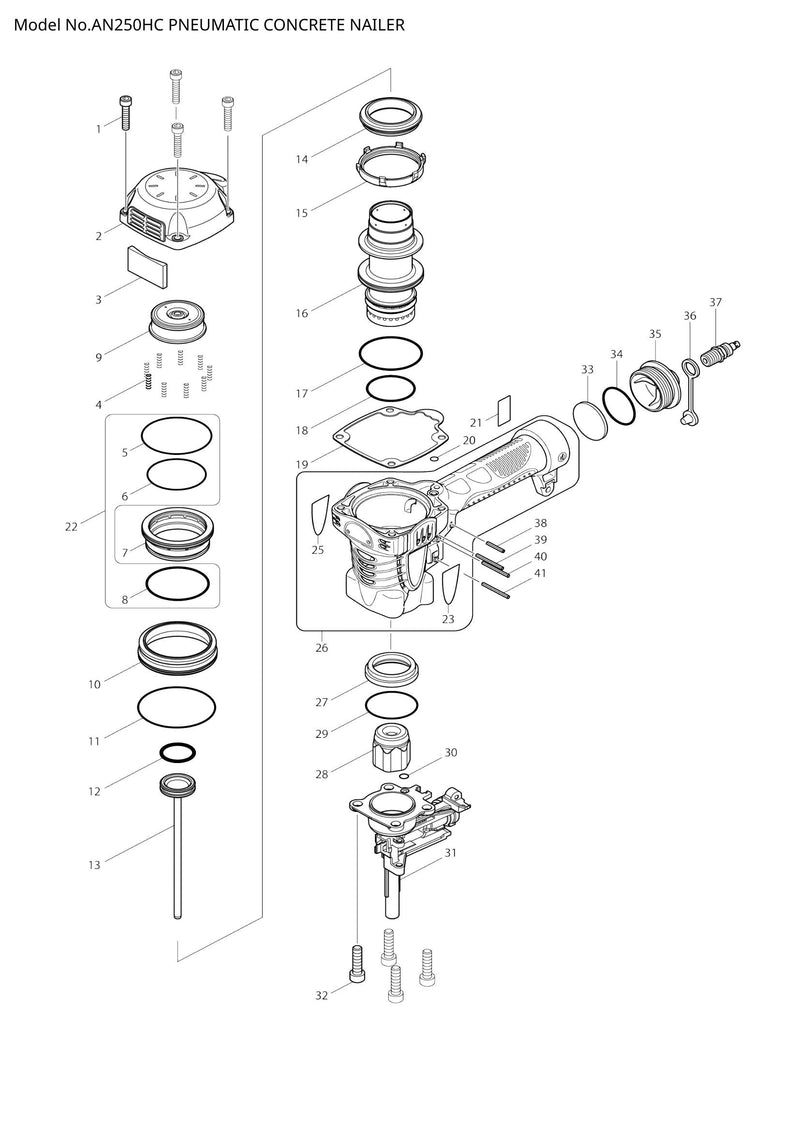

Explosionszeichnung – AN250HC

Name: Explosionszeichnung – AN250HC
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Innensechskantschraube M6X30 (SKU: 265566-9)
Position 002 – TOPCAP KOMPLETT (SKU: 158219-6)
Position 003 – FILTER (SKU: 413112-4)
Position 004 – DRUCKFEDER 4 (SKU: 233484-9)
Position 005 – O-RING 60 (SKU: 213668-5)
Position 006 – O-RING 50 (SKU: 213612-2)
Position 007 – KOPFVENTIL (SKU: 419842-5)
Position 008 – O-RING 53 (SKU: 213657-0)
Position 010 – Ventilführung für Zylinderkopf (Artikelnummer: 331764-8)
Position 012 – O-RING 26 (SKU: 213982-9)
Position 013 – FAHRER (SKU: 168538-2)
Position 014 – VENTILSITZ (SKU: 424013-1)
Position 015 – Zylinderstütze (SKU: 331759-1)
Position 016 – ZYLINDER (SKU: 331763-0)
Position 017 – O-RING 53 (SKU: 213657-0)
Position 018 – O-RING 39 (SKU: 213531-2)
Position 019 – OBERKAPPENDICHTUNG (SKU: 162254-8)
Position 020 – O-RING 6 (SKU: 213045-1)
Position 021 – AN250HC-TYPENSCHILD (SKU: 867290-6)
Position 023 – MAKITA ROGO LABEL L (SKU: 819324-1)
Position 025 – MAKITA LOGO-ETIKETT R (SKU: 819323-3)
Position 026 – GEHÄUSESATZ (SKU: 188777-8)
Position 027 – ZYLINDERFÜHRUNG (SKU: 331758-3)
Position 028 – VORDERES KISSEN (SKU: 424011-5)
Position 029 – O-RING 44 (SKU: 213554-0)
Position 030 – O-RING 5 (SKU: 213021-5)
Position 031 – FAHRERHANDBUCH (SKU: 310318-4)
Position 032 – Innensechskantschraube M8X30 (SKU: 265565-1)
Position 033 – EINLASSFILTER (SKU: 413105-1)
Position 035 – EINLASSKAPPE (SKU: 318108-9)
Position 036 – CAP 9 (SKU: 286280-4)
Position 037 – ONE-TOUCH-VERBINDUNG H22PM (SKU: 243105-5)
Position 038 – Federstift 3-20 (SKU: 951069-6)
Position 039 – Federstift 3-32 (SKU: 951078-5)
Position 040 – Federstift 3-32 (SKU: 951078-5)
Position 041 – Federstift 3-32 (SKU: 951078-5)
Position 042 – Innensechskantschraube M5x30 (Artikelnummer: 265919-2)
Position 043 – HÜLSE 5 (SKU: 325725-8)
Position 044 – Innensechskantschraube M5X20 (SKU: 266369-4)
Position 045 – Unterlegscheibe 5 (Artikelnummer: 267343-5)
Position 046 – MAGAZIN (SKU: 451377-0)
Position 047 – URETHANRING 3 (SKU: 262120-0)
Position 049 – PIN 4 (SKU: 256678-9)
Position 050 – MAGAZINKAPPE KOMPLETT (SKU: 140304-9)
Position 060 – HAKENBASIS (SKU: 162255-6)
Position 061 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
Position 062 – HAKEN (SKU: 168499-6)
Position 063 – Linsenkopfschraube M5x22 (Artikelnummer: 265176-2)
Position 064 – KONTAKTARMABDECKUNG (SKU: 451379-6)
Position 065 – URETHANRING 3 (SKU: 262120-0)
Position 066 – FUTTERKLAUE (SKU: 310320-7)
Position 067 – DRUCKFEDER 3 (SKU: 234150-1)
Position 068 – PIN 4-4.5 (SKU: 256432-1)
Position 074 – KONTAKTARM (SKU: 165584-6)
Position 075 – PIN 5 (SKU: 256782-4)
Position 076 – URETHANRING 3 (SKU: 262120-0)
Position 077 – O-RING 9 (Artikelnummer: 213054-0)
Position 078 – KOLBEN (SKU: 325718-5)
Position 079 – O-RING 14 (SKU: 213154-6)
Position 080 – GUMMIRING 14 (SKU: 262123-4)
Position 081 – DRUCKFEDER 9 (SKU: 234045-8)
Position 082 – DRUCKFEDER 10 (SKU: 234046-6)
Position 084 – Sicherungsring R-24 (SKU: 962103-7)
Position 087 – URETHANRING 3 (SKU: 262120-0)
Position 088 – TÜR (SKU: 310319-2)
Position 089 – SPERRSTIFT (SKU: 325721-6)
Position 090 – DRUCKFEDER 6 (SKU: 233201-7)
Position 091 – Verriegelungshebel (Artikelnummer: 310050-0)
Position 092 – Innensechskantschraube M4x10 (Artikelnummer: 266167-6)
Position 093 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
Position 094 – HALTER (SKU: 346127-5)
Position 101 – O-RING 15 (SKU: 213233-0)
Position 102 – O-RING 18 (SKU: 213275-4)
Position 103 – Abzugsventilführung (SKU: 419841-7)
Position 104 – O-RING 7 (SKU: 213968-3)
Position 106 – O-RING 12,5 (SKU: 213185-5)
Position 113 – Abzugsventilgehäuse (SKU: 331741-0)
Position 114 – TORSIONSFEDER 5 (SKU: 233501-5)
Position 115 – ANSCHLAGPLATTE (SKU: 310199-6)
Position 116 – TORSIONSFEDER 6 (SKU: 233502-3)
Position 117 – HEBEL (SKU: 310310-0)
Position 118 – TRIGGER BASE (SKU: 419844-1)
Position 120 – DRUCKFEDER 2 (SKU: 233490-4)
Position 121 – Federabdeckung (SKU: 419743-7)
Position 122 – PIN 3 (Artikelnummer: 268168-0)
Position 123 – PIN 3 (Artikelnummer: 268168-0)
Position 124 – Federstift 2-12 (SKU: 951007-8)
Position 125 – ABZUG (SKU: 310190-4)
Position 126 – TORSIONSFEDER 4 (SKU: 231699-2)
Position 127 – AUSLÖSEHEBEL (SKU: 310196-2)
Position 131 – SCHALTSTANGE (SKU: 310187-3)
Position 132 – DRUCKFEDER 6 (SKU: 233489-9)
Position 133 – OBERES JOCH (SKU: 310227-7)
Position 134 – EINSTELLWELLE (SKU: 324767-9)
Position 135 – DRUCKFEDER 2 (SKU: 233491-2)
Position 136 – STAHLKUGEL 2.3 (SKU: 216031-1)
Position 137 – EINSTELLER KOMPLETT (SKU: 158747-1)
Position 139 – Federstift 2-14 (SKU: 951010-9)
Position 141 – Federstift 2-14 (SKU: 951010-9)
Position 142 – Einstellstück (SKU: 310201-5)
Position 143 – Gleitplatte (Artikelnummer: 345801-2)
Position 144 – EINSTELLERBAUGRUPPE (SKU: 135228-2)
