AN611 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
AN611 exploded view

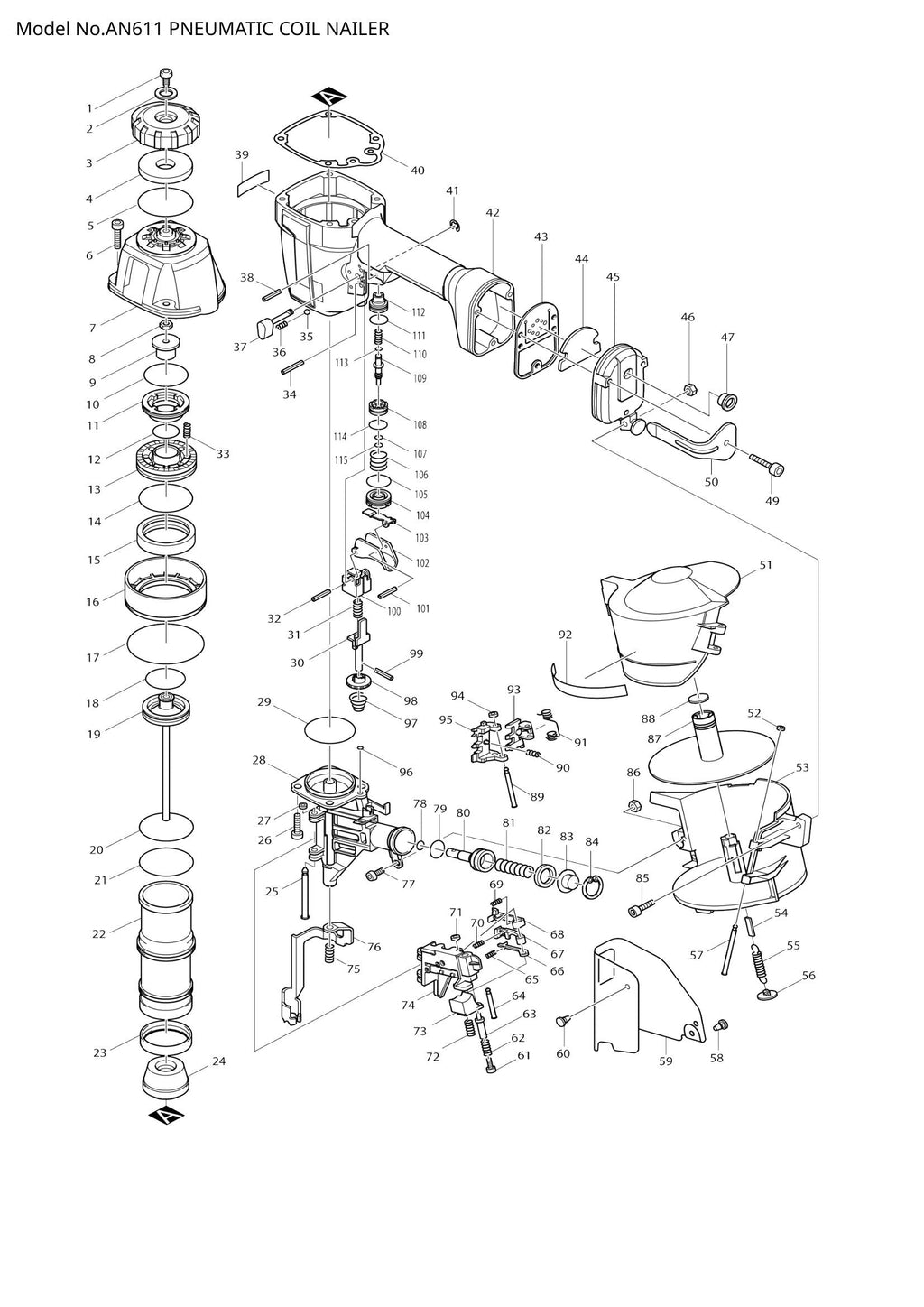

Explosionszeichnung – AN611

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – HS-Rundkopfschraube M5X12 (SKU: 266169-2)
  • Position 002 – Unterlegscheibe 6 (Artikelnummer: 267171-8)
  • Position 003 – Auspuffabdeckung (SKU: 416233-1)
  • Position 005 – O-RING 50 (SKU: 213604-1)
  • Position 006 – Innensechskantschraube M5x25 (Artikelnummer: 922242-5)
  • Position 008 – SECHSKANTMUTTER M5 (SKU: 931202-6)
  • Position 009 – KISSEN R (SKU: 421573-4)
  • Position 010 – O-RING 39 (SKU: 213513-4)
  • Position 011 – SEPARATOR (SKU: 416234-9)
  • Position 012 – O-RING 23 (SKU: 213393-8)
  • Position 013 – KOPFVENTIL (SKU: 416236-5)
  • Position 014 – O-RING 48 (SKU: 213616-4)
  • Position 015 – VENTILBLATT (SKU: 421576-8)
  • Position 016 – ZYLINDERABTRENNVORRICHTUNG (Artikelnummer: 416235-7)
  • Position 017 – O-RING 67 (SKU: 213706-3)
  • Position 018 – O-RING 36 (SKU: 213521-5)
  • Position 019 – TREIBER KOMPLETT (SKU: 150744-3)
  • Position 020 – O-RING 47 (SKU: 213608-3)
  • Position 021 – O-RING 46 (SKU: 213615-6)
  • Position 023 – KISSENFÜHRUNG (SKU: 323716-3)
  • Position 024 – KISSEN F (SKU: 421575-0)
  • Position 025 – PIN 5 (SKU: 268025-2)
  • Position 026 – Innensechskantschraube M6x20 (Artikelnummer: 265844-7)
  • Position 027 – URETHANRING 3 (SKU: 262054-7)
  • Position 029 – O-RING 45 (SKU: 213569-7)
  • Position 030 – STOPPER (SKU: 310055-0)
  • Position 031 – DRUCKFEDER 7 (SKU: 233197-2)
  • Position 032 – Federstift 3-28 (SKU: 951075-1)
  • Position 033 – DRUCKFEDER 3 (SKU: 233199-8)
  • Position 034 – Federstift 3-28 (SKU: 951075-1)
  • Position 035 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 036 – DRUCKFEDER 3 (SKU: 231236-2)
  • Position 037 – SPERRSTIFT 6 (SKU: 162189-3)
  • Position 038 – Federstift 2,5-25 (Artikelnummer: 258010-3)
  • Position 040 – OBERKAPPENDICHTUNG (SKU: 162190-8)
  • Position 041 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 043 – EINLASSKAPPENDICHTUNG (SKU: 162198-2)
  • Position 044 – EINLASSFILTER (SKU: 415784-1)
  • Position 045 – EINLASSKAPPE (SKU: 316887-3)
  • Position 049 – Innensechskantschraube M5x30 (Artikelnummer: 922252-2)
  • Position 050 – HAKEN (SKU: 344267-3)
  • Position 052 – URETHANRING 3 (SKU: 262054-7)
  • Position 054 – GUMMIPLATTE 6-20 (SKU: 423232-6)
  • Position 055 – Zugfeder 5 (Artikelnummer: 231791-4)
  • Position 056 – HALTERKAPPE (SKU: 414934-5)
  • Position 057 – PIN 4 (Artikelnummer: 268026-0)
  • Position 058 – Gummistift 9,5 (Artikelnummer: 421418-6)
  • Position 059 – ABDECKUNG (SKU: 413069-9)
  • Position 060 – Gummistift 9,5 (Artikelnummer: 421418-6)
  • Position 061 – Innensechskantschraube M4x10 (Artikelnummer: 266167-6)
  • Position 062 – DRUCKFEDER 6 (SKU: 233201-7)
  • Position 063 – SPERRSTIFT (SKU: 323713-9)
  • Position 064 – PIN 4 (SKU: 268024-4)
  • Position 065 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 066 – CHECK CLAW (SKU: 344633-4)
  • Position 069 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 070 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 071 – URETHANRING 3 (SKU: 262054-7)
  • Position 072 – DRUCKFEDER 5 (SKU: 233204-1)
  • Position 073 – Verriegelungshebel (Artikelnummer: 310050-0)
  • Position 075 – DRUCKFEDER 7 (SKU: 233127-3)
  • Position 078 – O-RING 9 (SKU: 213054-0)
  • Position 079 – O-RING 17 (SKU: 213261-5)
  • Position 080 – KOLBEN (SKU: 323714-7)
  • Position 081 – DRUCKFEDER 9 (SKU: 233198-0)
  • Position 082 – GUMMIRING 16 (SKU: 262075-9)
  • Position 083 – Tellerscheibe 5 (SKU: 344452-8)
  • Position 084 – Sicherungsring R-24 (SKU: 962103-7)
  • Position 087 – WECHSELPLATTE (SKU: 416238-1)
  • Position 088 – HALTERKAPPE (SKU: 414934-5)
  • Position 089 – PIN 4 (SKU: 268027-8)
  • Position 090 – DRUCKFEDER 3 (SKU: 233081-1)
  • Position 091 – TORSIONSFEDER 6 (SKU: 231632-4)
  • Position 092 – ANZEIGEETIKETT (SKU: 818599-9)
  • Position 093 – FUTTERKLAUE R (SKU: 310047-9)
  • Position 094 – URETHANRING 3 (SKU: 262054-7)
  • Position 095 – FUTTERKLAUE F (SKU: 310046-1)
  • Position 096 – O-RING 6 (SKU: 213017-6)
  • Position 097 – KONISCHE KOMP.FEDER 9-16 (SKU: 231978-8)
  • Position 098 – EINSTELLER (SKU: 310056-8)
  • Position 099 – Federstift 2-14 (SKU: 951010-9)
  • Position 101 – Federstift 2,5-16 (SKU: 258004-8)
  • Position 102 – ABZUG (SKU: 415790-6)
  • Position 103 – UMLENKROLLE (Artikelnummer: 344265-7)
  • Position 104 – Abzugsventilgehäuse (SKU: 323727-8)
  • Position 105 – O-RING 19 (SKU: 213315-8)
  • Position 106 – DRUCKFEDER 14 (SKU: 233136-2)
  • Position 107 – O-RING 4 (SKU: 213023-1)
  • Position 108 – PILOTVENTIL (SKU: 415789-1)
  • Position 109 – Abzugsventilschaft (SKU: 322993-4)
  • Position 110 – DRUCKFEDER 6 (SKU: 233189-1)
  • Position 111 – O-RING 14 (SKU: 213162-7)
  • Position 112 – Abzugsventilführung (SKU: 416379-3)
  • Position 113 – O-RING 4 (SKU: 213023-1)
  • Position 114 – O-RING 14 (SKU: 213162-7)
  • Position 115 – O-RING 4 (SKU: 213023-1)
