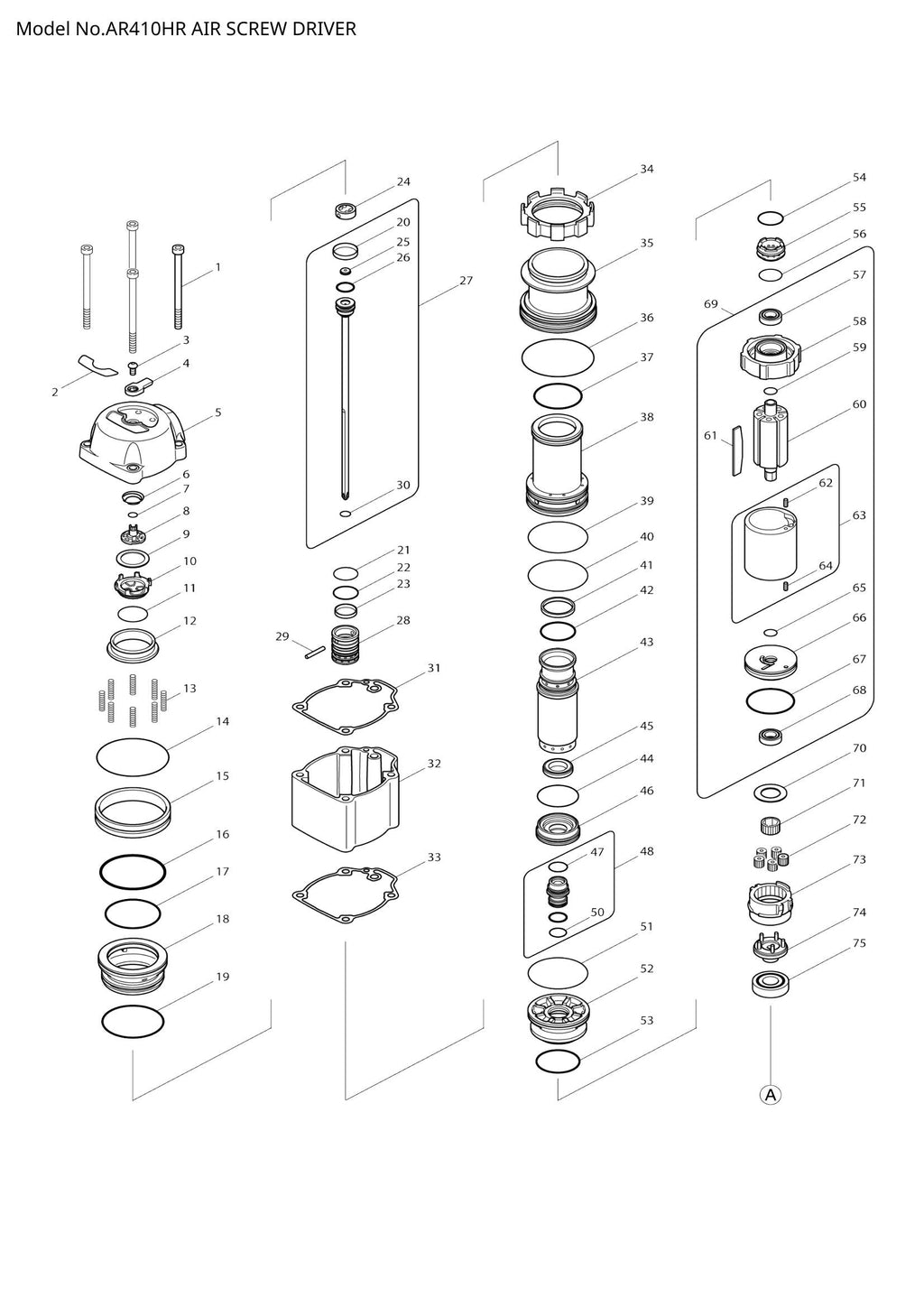

Explosionszeichnung – AR410HR

Name: Explosionszeichnung – AR410HR
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Innensechskantschraube M5X80 (SKU: 266431-5)
Position 002 – ANZEIGEETIKETT (SKU: 816897-5)
Position 003 – HS-Rundkopfschraube M4X8 (SKU: 266430-7)
Position 004 – KNOPF (SKU: 450334-5)
Position 005 – OBERE KAPPE (SKU: 318233-6)
Position 006 – KEGELDRUCKFEDER (SKU: 233962-9)
Position 007 – O-RING 6 (SKU: 213045-1)
Position 008 – WECHSELVENTIL (SKU: 162263-7)
Position 009 – Unterlegscheibe 19 (Artikelnummer: 267365-5)
Position 010 – HINTERES KISSEN (SKU: 424149-6)
Position 011 – O-RING 22 (SKU: 213373-4)
Position 012 – DICHTRING (SKU: 424072-5)
Position 013 – DRUCKFEDER 4 (SKU: 234079-1)
Position 014 – O-RING 54 (SKU: 213496-8)
Position 015 – Zylinderstütze (SKU: 331851-3)
Position 016 – O-RING 47 (SKU: 213145-7)
Position 017 – O-RING 40 (SKU: 213143-1)
Position 018 – KOPFVENTIL (SKU: 450306-0)
Position 019 – O-RING 45 (SKU: 213144-9)
Position 020 – GUMMIRING 16 (SKU: 262146-2)
Position 021 – O-RING 17 (SKU: 213265-7)
Position 022 – O-RING 18 (SKU: 213275-4)
Position 023 – GUMMIRING 16 (SKU: 262145-4)
Position 024 – KOLBENKAPPE (SKU: 324951-6)
Position 025 – HINTERES KISSEN (SKU: 424151-9)
Position 026 – O-RING 11 (SKU: 213140-7)
Position 028 – HAUPTKOLBEN (SKU: 325592-1)
Position 029 – PIN 3 (Artikelnummer: 268227-0)
Position 030 – O-RING 7 (SKU: 213026-5)
Position 031 – OBERKAPPENDICHTUNG (SKU: 162260-3)
Position 033 – OBERKAPPENDICHTUNG (SKU: 162260-3)
Position 034 – ZYLINDERDICHTUNG (SKU: 424073-3)
Position 035 – ÄUSSERER ZYLINDER (SKU: 450304-4)
Position 036 – O-RING 54 (SKU: 213496-8)
Position 037 – O-RING 31,5 (SKU: 213497-6)
Position 038 – SEPARATER (SKU: 450303-6)
Position 039 – O-RING 45 (SKU: 213495-0)
Position 040 – O-RING 45 (SKU: 213495-0)
Position 041 – GUMMIRING 23 (SKU: 262140-4)
Position 042 – O-RING 25 (SKU: 213987-9)
Position 043 – ZYLINDER (SKU: 331845-8)
Position 044 – O-RING 30 (SKU: 213989-5)
Position 045 – DÄMPFERRING (SKU: 424171-3)
Position 046 – KISSENFÜHRUNG (SKU: 324949-3)
Position 047 – O-RING 12,5 (SKU: 213185-5)
Position 048 – VORDERES KISSEN (SKU: 135211-9)
Position 050 – O-RING 12 (SKU: 213118-0)
Position 051 – O-RING 45 (SKU: 213495-0)
Position 052 – ÄUSSERER TRENNER (SKU: 450302-8)
Position 053 – O-RING 31,5 (Artikelnummer: 213990-0)
Position 054 – O-RING 17 (SKU: 213261-5)
Position 055 – INNERES SEPARATER (SKU: 450301-0)
Position 056 – O-RING 16 (SKU: 213223-3)
Position 057 – KUGELLAGER 689ZZ (SKU: 211099-2)
Position 058 – OBERE TROMMELDECKEL (SKU: 450300-2)
Position 059 – O-RING 9 (SKU: 213062-1)
Position 060 – ROTOR (SKU: 324855-2)
Position 061 – KLINGE (SKU: 413117-4)
Position 062 – Federstift 2,5-5 (Artikelnummer: 258024-2)
Position 063 – TROMMELBAUGRUPPE (SKU: 135193-5)
Position 064 – Federstift 2,5-5 (SKU: 258024-2)
Position 065 – O-RING 9 (SKU: 213062-1)
Position 066 – Unterer Trommeldeckel (Artikelnummer: 450299-1)
Position 067 – O-RING 35 (SKU: 213991-8)
Position 068 – KUGELLAGER 689ZZ (SKU: 211099-2)
Position 069 – LUFTMOTORBAUGRUPPE (SKU: 135194-3)
Position 070 – Unterlegscheibe 15 (Artikelnummer: 267215-4)
Position 071 – STIRNRAD 21 (SKU: 227186-7)
Position 072 – STIRNRAD 10 (SKU: 227187-5)
Position 073 – INNENSTIRNRAD 44 (SKU: 227185-9)
Position 074 – TRÄGER KOMPLETT (SKU: 158512-8)
Position 075 – KUGELLAGER 6001LLU (SKU: 211138-8)
Position 076 – Innensechskantschraube M5x30 (Artikelnummer: 922252-2)
Position 077 – STECKER (SKU: 243106-3)
Position 078 – CAP 9 (SKU: 286281-2)
Position 079 – KEGELDRUCKFEDER (SKU: 233961-1)
Position 080 – BLECHVERPACKUNG (SKU: 424075-9)
Position 081 – EINLASSKAPPE BAUGRUPPE (SKU: 135190-1)
Position 082 – O-RING 25 (SKU: 213987-9)
Position 083 – FILTER (SKU: 413119-0)
Position 084 – EINLASSKAPPEN-ABSTANDHALTER (SKU: 450311-7)
Position 085 – Einlasskappendichtung (SKU: 162261-1)
Position 086 – O-RING 14 (SKU: 213162-7)
Position 087 – O-RING 14 (SKU: 213154-6)
Position 088 – EINLASSFILTER (SKU: 413124-7)
Position 089 – ROHR 13 (SKU: 331803-4)
Position 090 – O-RING 14 (SKU: 213162-7)
Position 091 – GEHÄUSESATZ (SKU: 188677-2)
Position 093 – Linsenkopfschraube M5x22 (Artikelnummer: 265176-2)
Position 094 – HAKEN (SKU: 419843-3)
Position 095 – SECHSKANTMUTTER M5 (SKU: 931202-6)
Position 096 – HAKENBASIS (SKU: 162255-6)
Position 097 – Federstift 3-28 (SKU: 951075-1)
Position 098 – MAKITA ROGO LABEL R (SKU: 819330-6)
Position 099 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 100 – MAKITA ROGO LABEL L (SKU: 819331-4)
Position 101 – ANZEIGEETIKETT (SKU: 816918-3)
Position 102 – STAHLKUGEL 4 (SKU: 216008-6)
Position 103 – DRUCKFEDER 3 (SKU: 231236-2)
Position 104 – SPERRSTIFT 6 (SKU: 162189-3)
Position 105 – Sicherungsring R-24 (SKU: 962103-7)
Position 106 – Tellerscheibe (SKU: 345781-2)
Position 107 – DRUCKFEDER 10 (SKU: 234046-6)
Position 108 – DRUCKFEDER 9 (SKU: 234045-8)
Position 109 – GUMMIRING 14 (SKU: 262123-4)
Position 110 – O-RING 19 (SKU: 213971-4)
Position 112 – URETHANRING 4 (SKU: 262130-7)
Position 113 – O-RING 8 (SKU: 213007-9)
Position 114 – DRUCKFEDER 3 (SKU: 234042-4)
Position 115 – FUTTERKLAUE (SKU: 310246-3)
Position 116 – PIN 4,5 (SKU: 268193-1)
Position 117 – FAHRERHANDBUCH KOMPLETT (SKU: 158515-2)
Position 118 – FAHRERFÜHRUNGSDICHTUNG (SKU: 162262-9)
Position 119 – Innensechskantschraube M5x16 (Artikelnummer: 266086-6)
Position 120 – KONTAKTARMABDECKUNG (SKU: 451254-6)
Position 121 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 122 – SPERRSTIFT (SKU: 310217-0)
Position 123 – DRUCKFEDER 5 (SKU: 234003-4)
Position 124 – TÜR (SKU: 419814-0)
Position 125 – URETHANRING 3 (SKU: 262120-0)
Position 126 – URETHANRING 3 (SKU: 262120-0)
Position 127 – PIN 4 (SKU: 268174-5)
Position 128 – Innensechskantschraube M5x28 (Artikelnummer: 922246-7)
Position 129 – Unterlegscheibe 5 (Artikelnummer: 267343-5)
Position 130 – PIN 5 (SKU: 256774-3)
Position 131 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 132 – MAGAZINBAUGRUPPE (SKU: 135259-1)
Position 133 – MAGAZINKAPPE KOMPLETT (SKU: 158909-1)
Position 134 – Abzugsventilführung (SKU: 450788-6)
Position 135 – O-RING 18 (SKU: 213275-4)
Position 136 – PILOTVENTIL (SKU: 450310-9)
Position 137 – O-RING 11 (SKU: 213134-2)
Position 138 – O-RING 8 (SKU: 213984-5)
Position 139 – O-RING 8 (SKU: 213985-3)
Position 140 – O-RING 2 (SKU: 213986-1)
Position 141 – DRUCKFEDER 3 (SKU: 234081-4)
Position 143 – O-RING 3 (SKU: 213034-6)
Position 144 – O-RING 13,5 (SKU: 213187-1)
Position 145 – O-RING 20 (SKU: 213310-8)
Position 146 – Abzugsventilgehäuse (SKU: 450308-6)
Position 147 – UMLENKROLLE (Artikelnummer: 344265-7)
Position 148 – ABZUG (SKU: 450344-2)
Position 149 – Federstift 2,5-16 (SKU: 258004-8)
Position 150 – Federstift 3-28 (SKU: 951075-1)
Position 151 – HALTER (SKU: 450314-1)
Position 152 – Federstift 3-28 (SKU: 951075-1)
Position 153 – DRUCKFEDER 6 (SKU: 234044-0)
Position 154 – STOPPER (SKU: 310247-1)
Position 155 – EINSTELLWELLE (SKU: 324745-9)
Position 156 – DRUCKFEDER 2 (SKU: 233491-2)
Position 157 – STAHLKUGEL 2.3 (SKU: 216031-1)
Position 158 – EINSTELLER KOMPLETT (SKU: 158747-1)
Position 159 – Federstift 2-14 (SKU: 951010-9)
Position 160 – Federstift 2-14 (SKU: 951010-9)
Position 161 – Einstellstück (Artikelnummer: 310201-5)
Position 163 – TORSIONSFEDER 4 (SKU: 233511-2)
Position 164 – Spannfutter (Artikelnummer: 310222-7)
Position 165 – URETHAN-UNTERLEGSCHEIBE (SKU: 261118-4)
Position 166 – Spannfutter (Artikelnummer: 310221-9)
Position 167 – TORSIONSFEDER 4 (SKU: 233511-2)
Position 168 – KONTAKT OBEN (SKU: 310220-1)
Position 169 – PIN 3,5 (SKU: 268173-7)
Position 170 – Nasenadapter (Artikelnummer: 424005-0)
Position 171 – LUFTLECK-REPARATURSET (SKU: 194738-8)
Position 173 – AUSLÖSEVENTILBAUGRUPPE (SKU: 135212-7)
