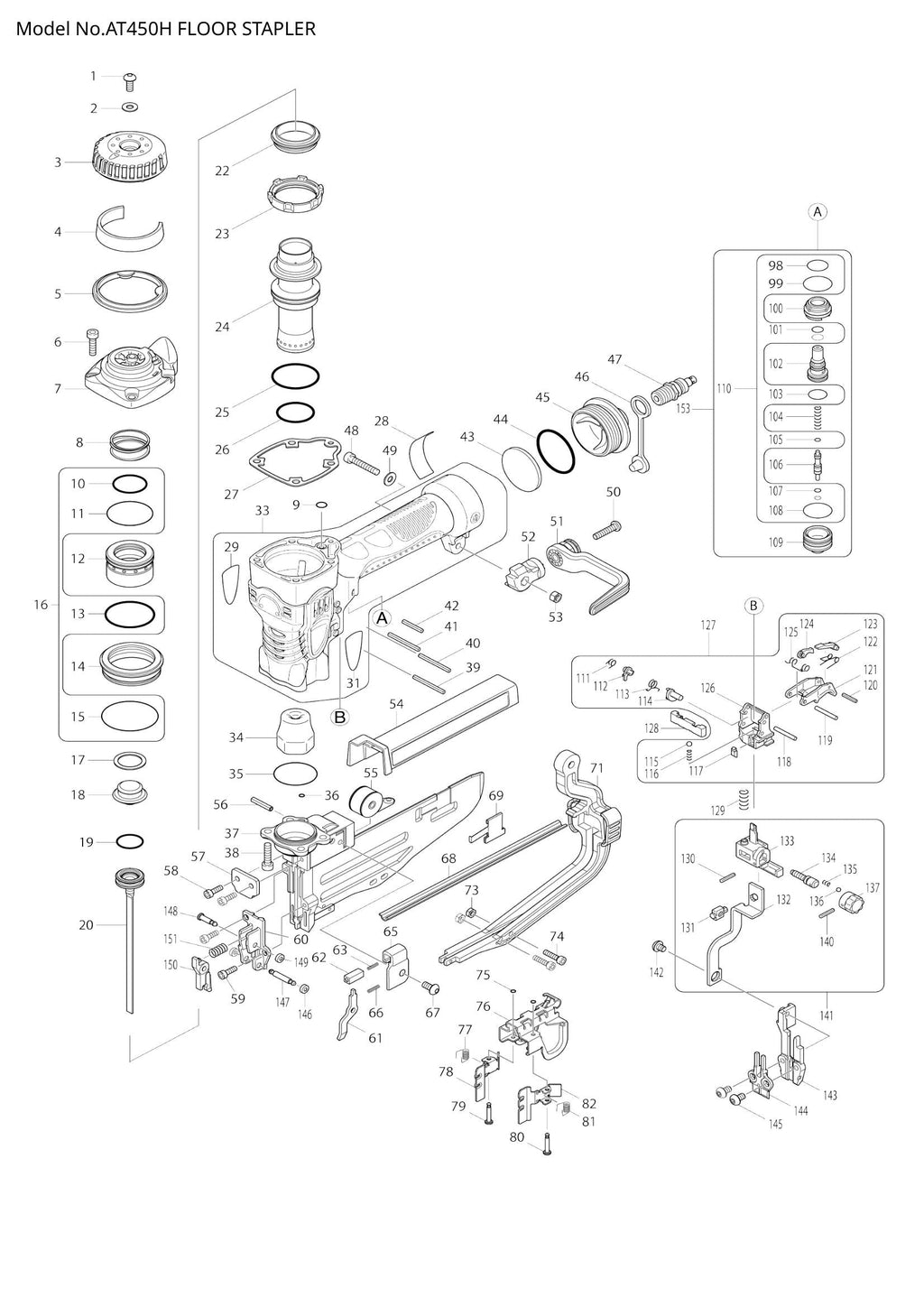

Explosionszeichnung – AT450H

Name: Explosionszeichnung – AT450H
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – Unterlegscheibe 5 (Artikelnummer: 267343-5)
Position 003 – AUSPUFFABDECKUNG (SKU: 419764-9)
Position 004 – FILTER (SKU: 413106-9)
Position 005 – DECKELDICHTUNG (SKU: 419763-1)
Position 006 – Innensechskantschraube M5X20 (SKU: 266369-4)
Position 007 – OBERE KAPPE (SKU: 318252-2)
Position 008 – DRUCKFEDER 27 (SKU: 234055-5)
Position 009 – O-RING 5 (SKU: 213021-5)
Position 010 – O-RING 23 (SKU: 213393-8)
Position 011 – O-RING 34 (SKU: 213458-6)
Position 012 – KOPFVENTIL (SKU: 419770-4)
Position 013 – O-RING 36 (SKU: 213510-0)
Position 014 – Ventilführung für Zylinderkopf (Artikelnummer: 331744-4)
Position 015 – O-RING 42 (SKU: 213561-3)
Position 016 – LUFTLECK-REPARATURSET (SKU: 194736-2)
Position 017 – Unterlegscheibe 18 (Artikelnummer: 267344-3)
Position 018 – HINTERES KISSEN (SKU: 424146-2)
Position 019 – O-RING 17 (SKU: 213282-7)
Position 020 – Treiber komplett (SKU: 158772-2)
Position 022 – VENTILSITZ (SKU: 421994-0)
Position 023 – Zylinderstütze (SKU: 331743-6)
Position 025 – O-RING 33 (SKU: 213462-5)
Position 027 – OBERKAPPENDICHTUNG (SKU: 162249-1)
Position 028 – Typenschild AT450H (SKU: 865250-2)
Position 029 – MAKITA LOGO-ETIKETT R (SKU: 819333-0)
Position 031 – MAKITA-LOGO-ETIKETT L (SKU: 819334-8)
Position 033 – GEHÄUSESATZ (SKU: 188650-2)
Position 034 – VORDERES KISSEN (SKU: 421992-4)
Position 036 – O-RING 3 (SKU: 213034-6)
Position 037 – FAHRERHANDBUCH KOMPLETT (SKU: 165512-1)
Position 038 – Innensechskantschraube M5X20 (SKU: 266369-4)
Position 039 – Federstift 3-32 (SKU: 951078-5)
Position 040 – Federstift 3-32 (SKU: 951078-5)
Position 041 – Federstift 3-32 (SKU: 951078-5)
Position 043 – EINLASSFILTER (SKU: 413105-1)
Position 045 – EINLASSKAPPE (SKU: 318108-9)
Position 046 – CAP 9 (SKU: 286280-4)
Position 047 – ONE-TOUCH-VERBINDUNG H22PM (SKU: 243105-5)
Position 048 – Innensechskantschraube M5x28 (Artikelnummer: 265570-8)
Position 049 – Unterlegscheibe 5 (Artikelnummer: 267343-5)
Position 050 – Flachkopfschraube M5x22 (Artikelnummer: 265176-2)
Position 051 – HAKEN (SKU: 419843-3)
Position 052 – HAKENBASIS (SKU: 162255-6)
Position 053 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
Position 054 – Magazinhülle komplett (schwarz) (SKU: 158748-9)
Position 055 – Spiralfeder (SKU: 163492-5)
Position 056 – Federstift 4-20 (SKU: 951116-3)
Position 057 – VORDERE OBERE FÜHRUNG (SKU: 345971-7)
Position 058 – Innensechskantschraube M4x12 (Artikelnummer: 922117-8)
Position 059 – Innensechskantschraube M4x12 (Artikelnummer: 922117-8)
Position 060 – VORDERE FÜHRUNG (SKU: 310287-9)
Position 061 – Stopphebel (SKU: 345968-6)
Position 062 – Anschlagstift (SKU: 310278-0)
Position 065 – STOPPERHALTER (SKU: 310272-2)
Position 066 – Druckfeder 2 (Artikelnummer: 234075-9)
Position 067 – Innensechskantschraube M5x10 (Artikelnummer: 266076-9)
Position 068 – Schieberführungsplatte (SKU: 345969-4)
Position 069 – Magazinstopper (SKU: 345967-8)
Position 073 – SECHSKANTMUTTER M4 (Artikelnummer: 931102-0)
Position 075 – O-RING 2 (SKU: 213999-2)
Position 076 – Drückerbasis (SKU: 345970-9)
Position 077 – Torsionsfeder 4 (SKU: 233529-3)
Position 078 – Drücker R (SKU: 345980-6)
Position 079 – Kopfschulterstift 3 (SKU: 324928-1)
Position 080 – Kopfschulterstift 3 (SKU: 324928-1)
Position 081 – Torsionsfeder 4 (SKU: 233529-3)
Position 082 – Drücker L (SKU: 345979-1)
Position 098 – O-RING 15 (SKU: 213233-0)
Position 099 – O-RING 18 (SKU: 213275-4)
Position 100 – Abzugsventilführung (SKU: 419732-2)
Position 101 – O-RING 7 (SKU: 213968-3)
Position 103 – O-RING 12,5 (SKU: 213185-5)
Position 104 – DRUCKFEDER 4 (SKU: 233485-7)
Position 108 – O-RING 18 (SKU: 213275-4)
Position 109 – Abzugsventilgehäuse (SKU: 331741-0)
Position 110 – LUFTLECK-REPARATURSET (SKU: 194736-2)
Position 111 – TORSIONSFEDER 5 (SKU: 233501-5)
Position 112 – ANSCHLAGPLATTE (SKU: 310199-6)
Position 114 – HEBEL (SKU: 310310-0)
Position 116 – DRUCKFEDER 2 (SKU: 233490-4)
Position 117 – Federabdeckung (SKU: 419743-7)
Position 118 – PIN 3 (Artikelnummer: 268168-0)
Position 119 – PIN 3 (Artikelnummer: 268168-0)
Position 120 – Federstift 2-12 (SKU: 951007-8)
Position 121 – ABZUG (SKU: 310294-2)
Position 122 – TORSIONSFEDER 4 (SKU: 231699-2)
Position 123 – AUSLÖSEHEBEL (SKU: 310196-2)
Position 124 – HEBEL (SKU: 310198-8)
Position 125 – TORSIONSFEDER 4 (SKU: 233503-1)
Position 126 – TRIGGER BASE (SKU: 419844-1)
Position 128 – SCHALTSTANGE (SKU: 310293-4)
Position 129 – DRUCKFEDER 6 (SKU: 233489-9)
Position 130 – Federstift 2-14 (SKU: 951010-9)
Position 131 – Einstellstück (SKU: 310201-5)
Position 132 – Kontaktarm (SKU: 345972-5)
Position 133 – Oberes Joch (SKU: 310277-2)
Position 134 – EINSTELLWELLE (SKU: 324745-9)
Position 135 – DRUCKFEDER 2 (SKU: 233491-2)
Position 136 – STAHLKUGEL 2.3 (SKU: 216031-1)
Position 137 – EINSTELLER KOMPLETT (SKU: 158747-1)
Position 140 – Federstift 2-14 (SKU: 951010-9)
Position 141 – Einstellerbaugruppe (SKU: 135210-1)
Position 142 – Innensechskantschraube M5x6 (Artikelnummer: 266075-1)
Position 143 – Kontaktplatte (SKU: 310273-0)
Position 145 – HS-Rundkopfschraube M5x8 (Artikelnummer: 266461-6)
Position 146 – URETHANRING 3 (SKU: 262120-0)
Position 147 – Pin 4 (SKU: 324981-7)
Position 148 – Kopfschulterstift 4 (SKU: 324963-9)
Position 149 – URETHANRING 3 (SKU: 262120-0)
Position 151 – Druckfeder 5 (SKU: 234087-2)
Position 152 – Unterlegscheibe 4 S (Artikelnummer: 941051-3)
