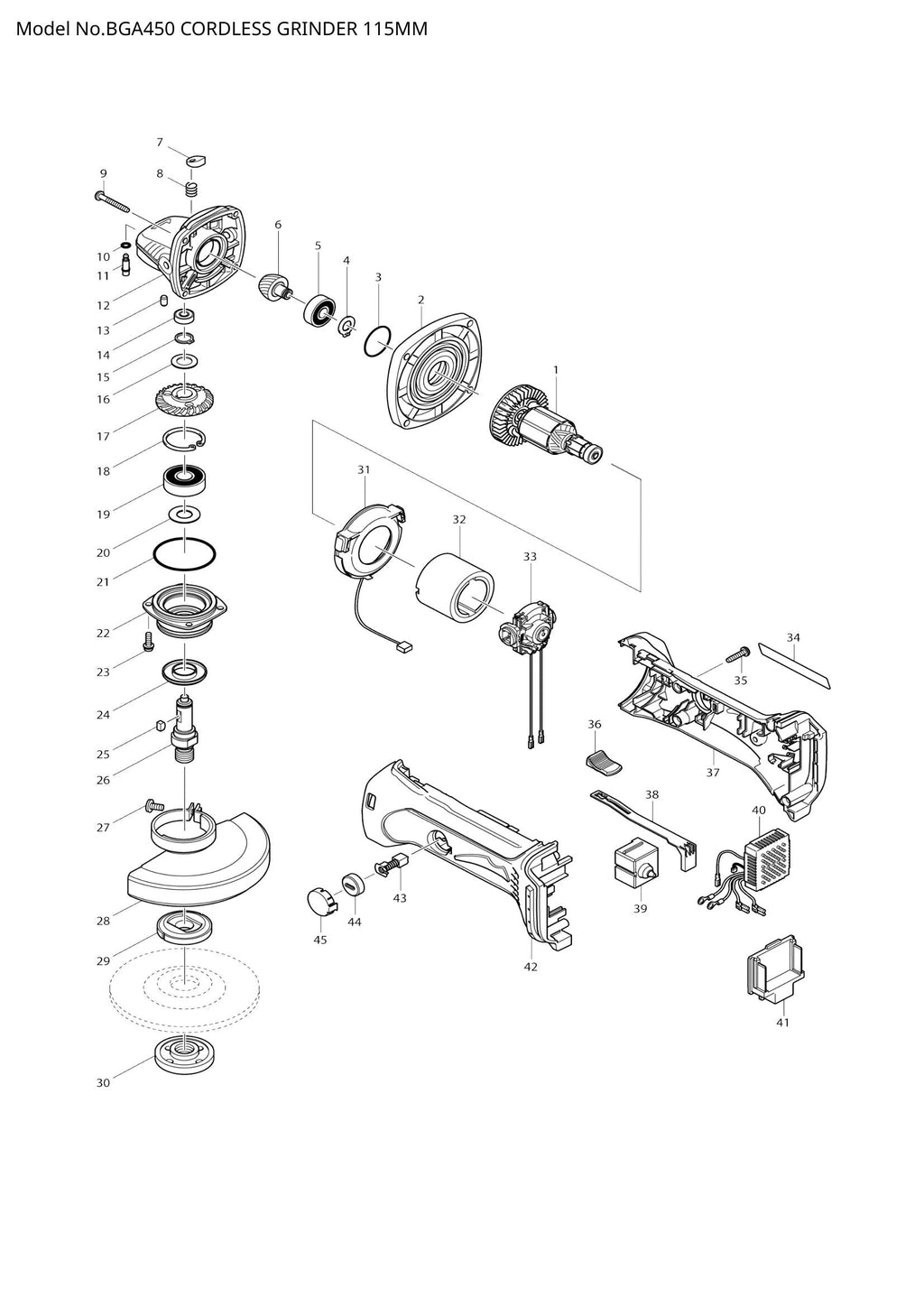

BGA450 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BGA450 exploded view

Explosionszeichnung – BGA450

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – ANKER (SKU: 619217-0)
  • Position 002 – Getriebegehäuseabdeckung (SKU: 317821-6)
  • Position 003 – O-RING 26 (SKU: 213445-5)
  • Position 004 – Sicherungsring S-9 (SKU: 961005-4)
  • Position 005 – KUGELLAGER 629LLB (SKU: 210042-8)
  • Position 007 – PIN-KAPPE (SKU: 417771-6)
  • Position 008 – DRUCKFEDER 8 (SKU: 233072-2)
  • Position 010 – O-RING 5 (SKU: 213960-9)
  • Position 011 – Schulterstift 4 (SKU: 256496-5)
  • Position 012 – GETRIEBEGEHÄUSE (SKU: 318051-2)
  • Position 013 – Gummistift 4 (SKU: 263002-9)
  • Position 014 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 015 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 016 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 018 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 019 – KUGELLAGER 6201DDW (SKU: 211129-9)
  • Position 020 – Unterlegscheibe 12 (Artikelnummer: 267238-2)
  • Position 021 – O-RING 45 (SKU: 213622-9)
  • Position 023 – Flachkopfschraube M4x14 (Artikelnummer: 911121-2)
  • Position 024 – LABYRINTHRING (SKU: 345464-4)
  • Position 025 – WOODRUFF KEY 4 (SKU: 254011-9)
  • Position 030 – KONTERMUTTER 14-45 (SKU: 224554-5)
  • Position 031 – LED-SCHALTUNG (SKU: 631714-6)
  • Position 034 – BGA450 TYPENSCHILD (SKU: 863434-6)
  • Position 036 – SCHALTERKNOPF (SKU: 419566-3)
  • Position 038 – SCHALTHEBEL (SKU: 419519-2)
  • Position 043 – Kohlebürste CB-430 (SKU: 191971-3)
  • Position 044 – Bürstenhalterkappe (SKU: 643954-4)
  • Position 045 – Halterkappenabdeckung (Artikelnummer: 419518-4)
