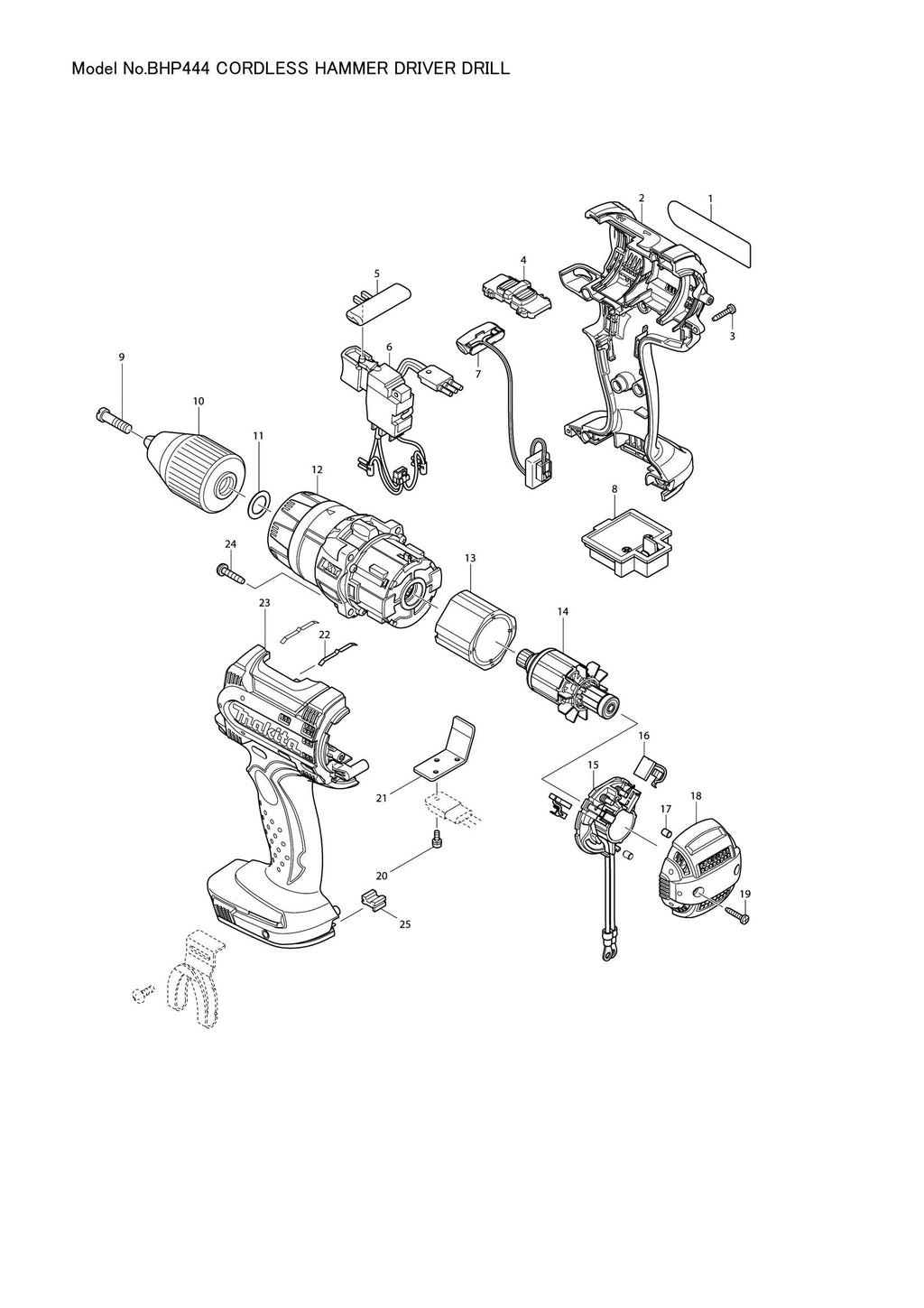

BHP444 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BHP444 exploded view

Explosionszeichnung – BHP444

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – BHP444 TYPENSCHILD (SKU: 865319-2)
  • Position 004 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 125488-4)
  • Position 005 – V/H-Umschalthebel (SKU: 419250-0)
  • Position 007 – LICHTSCHALTUNG (SKU: 631688-1)
  • Position 009 – - Senkkopfschraube M6X22 (SKU: 251468-5)
  • Position 011 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
  • Position 013 – Jocheinheit (SKU: 638613-3)
  • Position 014 – ANKER (SKU: 619228-5)
  • Position 017 – Gummistift 4 (SKU: 263032-0)
  • Position 018 – HINTERE ABDECKUNG (SKU: 450644-0)
  • Position 020 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
  • Position 021 – KÜHLKÖRPER (SKU: 689150-0)
  • Position 022 – Blattfeder (Artikelnummer: 232220-0)
  • Position 024 – Blechschraube 4x20 (Artikelnummer: 266045-0)
