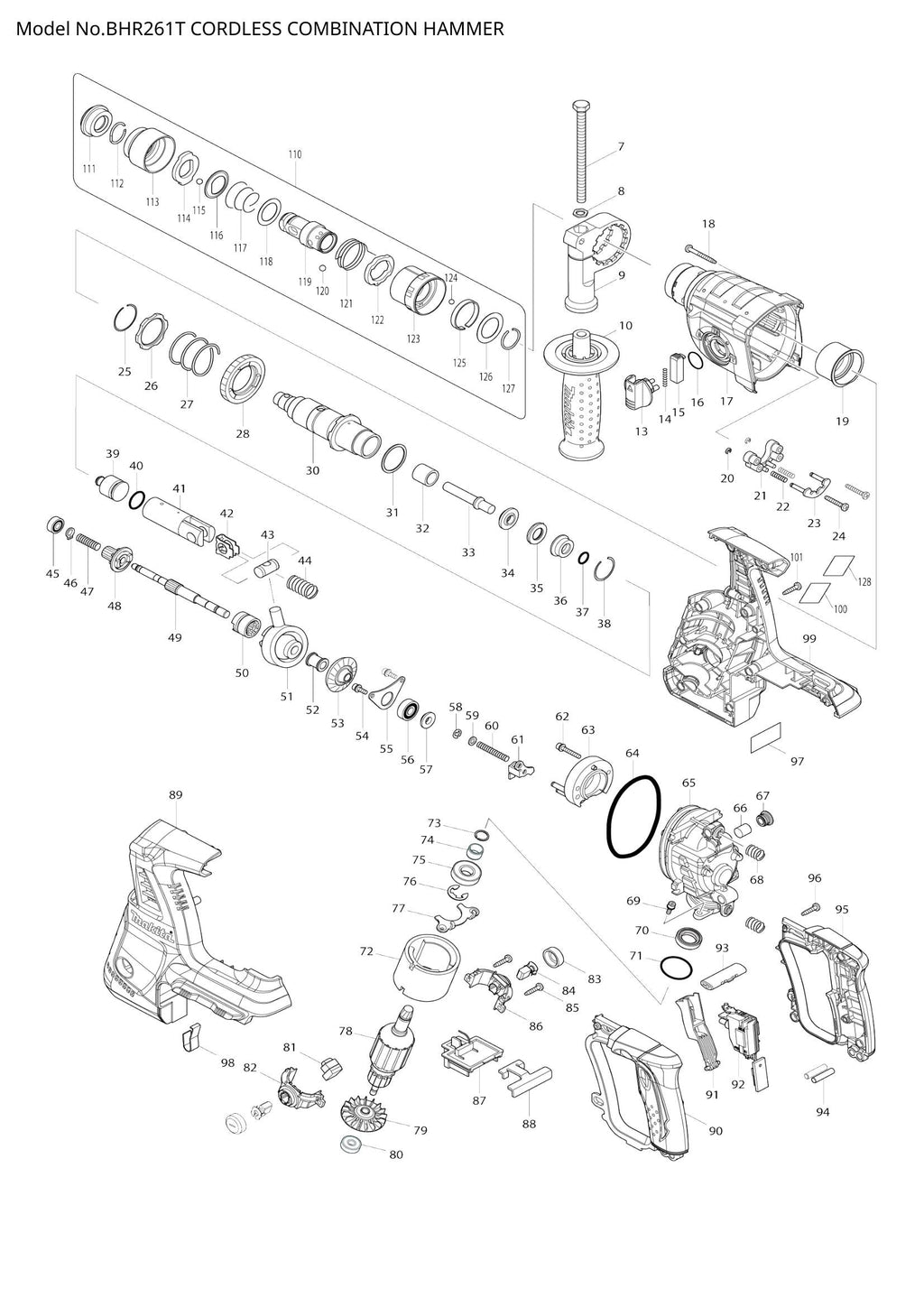

BHR261T exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BHR261T exploded view

Explosionszeichnung – BHR261T

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 007 – SECHSKANTSCHRAUBE M8X120 (SKU: 921923-8)
  • Position 008 – SECHSKANTSCHEIBE (SKU: 345280-4)
  • Position 009 – GRIFFBASIS (SKU: 417630-4)
  • Position 010 – GRIP 36 KOMPLETT (SKU: 158057-6)
  • Position 013 – SCHALTHEBEL (SKU: 450980-4)
  • Position 014 – DRUCKFEDER 4 (SKU: 233279-0)
  • Position 015 – SPERRKNOPF (SKU: 450978-1)
  • Position 016 – O-RING 17 (SKU: 213278-8)
  • Position 017 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158945-7)
  • Position 018 – Blechschraube 4x35 (Artikelnummer: 266351-3)
  • Position 019 – NADELLAGER KOMPLETT (SKU: 153290-5)
  • Position 020 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 021 – Führungssockel (Artikelnummer: 417796-0)
  • Position 022 – DRUCKFEDER 4 (SKU: 233344-5)
  • Position 023 – SCHLOSSPLATTE KOMPLETT (SKU: 163430-7)
  • Position 024 – Blechschraube 4x25 (Artikelnummer: 266374-1)
  • Position 025 – RINGFEDER 29 (SKU: 233929-7)
  • Position 027 – DRUCKFEDER 32 (SKU: 233401-9)
  • Position 028 – STIRNRAD 51 (SKU: 227109-5)
  • Position 030 – Werkzeughalterführung komplett (Artikelnummer: 158307-9)
  • Position 031 – Unterlegscheibe 28 (Artikelnummer: 267229-3)
  • Position 032 – HÜLSE 9 (SKU: 331769-8)
  • Position 033 – SCHLAGBOLZEN (SKU: 324796-2)
  • Position 034 – RING 10 (SKU: 324402-9)
  • Position 035 – DÄMPFERRING 13 (Artikelnummer: 421955-0)
  • Position 036 – O-RING-GEHÄUSE (SKU: 324216-6)
  • Position 037 – O-RING 9 (SKU: 213073-6)
  • Position 038 – RINGFEDER 28 (SKU: 233917-4)
  • Position 039 – STRIKER (SKU: 324214-0)
  • Position 040 – O-RING 16 (SKU: 213227-5)
  • Position 041 – KOLBENZYLINDER (SKU: 318132-2)
  • Position 042 – FÜHRUNGSPLATTE (SKU: 346036-8)
  • Position 043 – KOLBENGELENK (SKU: 324215-8)
  • Position 044 – DRUCKFEDER 14 (SKU: 234098-7)
  • Position 045 – KUGELLAGER 606ZZ (SKU: 211012-0)
  • Position 046 – Sicherungsring S-7 (SKU: 961003-8)
  • Position 047 – DRUCKFEDER 7 (SKU: 233343-7)
  • Position 048 – STIRNRAD 10 (SKU: 227179-4)
  • Position 052 – HÜLSE 9 (SKU: 325640-6)
  • Position 053 – Spiralkegelrad 26 (Artikelnummer: 227549-7)
  • Position 054 – Innensechskantschraube M4x12 (Artikelnummer: 266273-7)
  • Position 055 – LAGERHALTER B (SKU: 346038-4)
  • Position 056 – KUGELLAGER 608ZZ (SKU: 211032-4)
  • Position 057 – RING 8 (SKU: 324212-4)
  • Position 058 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 059 – Unterlegscheibe 5 (Artikelnummer: 941102-2)
  • Position 060 – DRUCKFEDER 6 (SKU: 233342-9)
  • Position 061 – WECHSELPLATTE (SKU: 345220-2)
  • Position 062 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 063 – INNERE UNTERSTÜTZUNG KOMPLETT (SKU: 158944-9)
  • Position 064 – O-RING 68 (SKU: 213728-3)
  • Position 065 – INNENGEHÄUSE (SKU: 318392-6)
  • Position 066 – FILTER (SKU: 443143-9)
  • Position 067 – KAPPE (SKU: 424185-2)
  • Position 068 – DRUCKFEDER 10 (SKU: 234097-9)
  • Position 069 – Innensechskantschraube M4x12 (Artikelnummer: 266273-7)
  • Position 070 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 071 – O-RING 28 (SKU: 213437-4)
  • Position 072 – Jocheinheit (Artikelnummer: 632828-4)
  • Position 073 – Sicherungsring WR12 (Artikelnummer: 961082-6)
  • Position 074 – HÜLSE 12 (SKU: 331596-3)
  • Position 075 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 076 – ANSCHLAGRING E-10 (SKU: 961016-9)
  • Position 077 – LAGERHALTER A (SKU: 346037-6)
  • Position 078 – ANKERBAUGRUPPE 36V (SKU: 519235-7)
  • Position 079 – FAN 44 (SKU: 240037-7)
  • Position 080 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 081 – LICHTSCHALTUNG (SKU: 631850-8)
  • Position 083 – HALTERKAPPE (SKU: 643829-7)
  • Position 085 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 087 – TERMINALEINHEIT (SKU: 638657-3)
  • Position 088 – Stützplatte (Artikelnummer: 346039-2)
  • Position 090 – DRÜCKERSET (Artikelnummer: 188639-0)
  • Position 091 – SCHALTHEBEL (SKU: 450981-2)
  • Position 092 – SCHALTER C3HZ-2A-PBLM (SKU: 650619-1)
  • Position 093 – V/H-Umschalthebel (SKU: 450979-9)
  • Position 094 – PIN 6 (SKU: 256261-2)
  • Position 095 – DRÜCKERSET (Artikelnummer: 188639-0)
  • Position 096 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 098 – VIBRATIONSISOLATORPLATTE (SKU: 344903-1)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 110 – WERKZEUGHALTER-SET (Artikelnummer: 194080-7)
  • Position 111 – CAP 35 (SKU: 286263-4)
  • Position 112 – RINGFEDER 19 (SKU: 233940-9)
  • Position 113 – Spannfutterabdeckung (SKU: 418217-5)
  • Position 114 – STOPPER (SKU: 345333-9)
  • Position 115 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 116 – Führungsscheibe (Artikelnummer: 345187-4)
  • Position 117 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
  • Position 118 – Unterlegscheibe 21 (Artikelnummer: 267279-8)
  • Position 119 – WERKZEUGHALTER (SKU: 324355-2)
  • Position 120 – STAHLKUGEL 6 (SKU: 216013-3)
  • Position 121 – TORSIONSFEDER 31 (SKU: 231669-1)
  • Position 122 – WECHSELRING (SKU: 345334-7)
  • Position 123 – WECHSELABDECKUNG (SKU: 418218-3)
  • Position 124 – STAHLKUGEL 5.0 (SKU: 216018-3)
  • Position 125 – Blattfeder (SKU: 345335-5)
  • Position 126 – Unterlegscheibe 24 (Artikelnummer: 267270-6)
  • Position 127 – RINGFEDER 21 (SKU: 233924-7)
