BHX2501 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BHX2501 exploded view

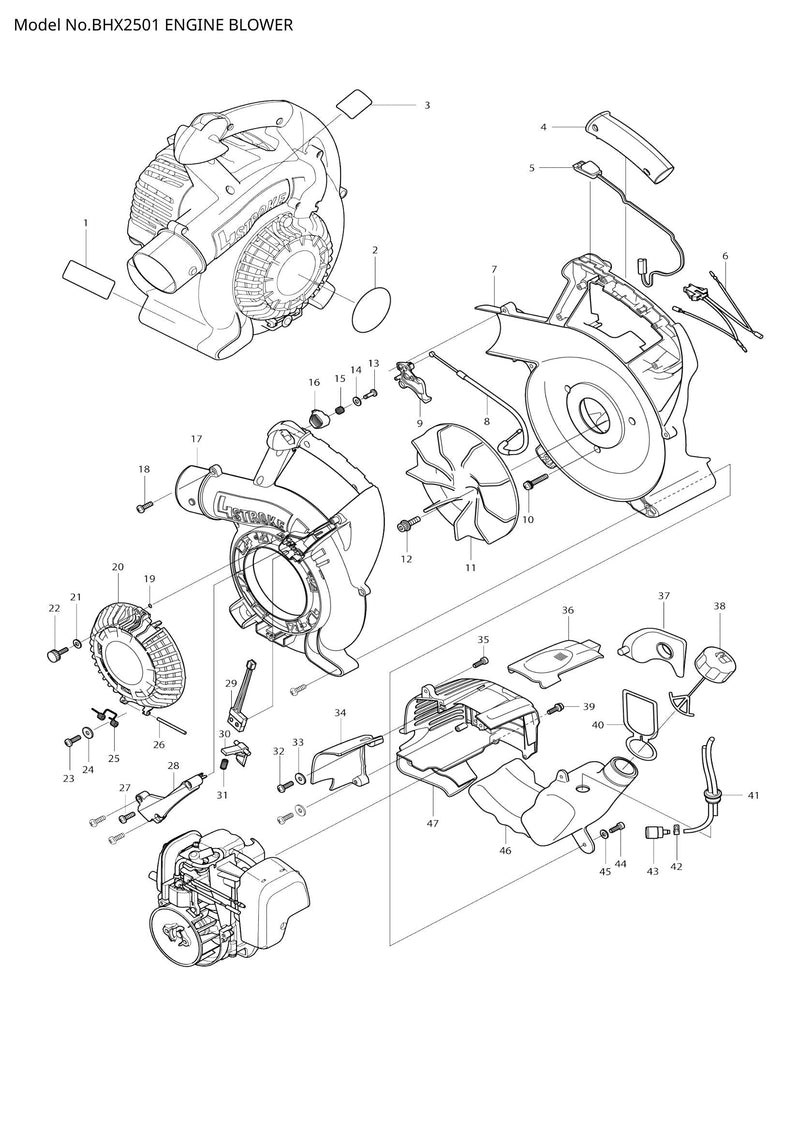

Explosionszeichnung – BHX2501

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WARNHINWEIS-ETIKETT (SKU: 892460-8)
  • Position 002 – Modellnummer Etikett BHX2501 (SKU: 892426-8)
  • Position 003 – WARNHINWEIS-ETIKETT (SKU: 810450-9)
  • Position 004 – GRIFF (SKU: 273665-3)
  • Position 005 – SCHALTER KOMPLETT (SKU: 638640-0)
  • Position 006 – Leiteinheit (SKU: 638758-7)
  • Position 008 – STEUERKABEL (SKU: 168518-8)
  • Position 011 – FAN 180 (SKU: 240113-7)
  • Position 014 – Unterlegscheibe 4 (Artikelnummer: 253874-0)
  • Position 015 – DRUCKFEDER 8 (SKU: 231025-5)
  • Position 016 – SPERRKNOPF (SKU: 452608-0)
  • Position 018 – Blechschraube BT 5X16 (Artikelnummer: 265878-0)
  • Position 019 – O-RING 3 (SKU: 213022-3)
  • Position 020 – Protektor (schwarz) (SKU: 452604-8)
  • Position 021 – DICHTUNG (SKU: 424180-2)
  • Position 022 – Rändelschraube M4 (SKU: 265782-3)
  • Position 023 – Blechschraube BT 5X16 (Artikelnummer: 265878-0)
  • Position 024 – Unterlegscheibe 5 (Artikelnummer: 267394-8)
  • Position 025 – TORSIONSFEDER 5 (SKU: 233536-6)
  • Position 026 – STANGE 4 (SKU: 268230-1)
  • Position 027 – Blechschraube BT 5X16 (Artikelnummer: 265878-0)
  • Position 028 – Schalterabdeckung (schwarz) (SKU: 452606-4)
  • Position 029 – Schaltereinheit (SKU: 638759-5)
  • Position 030 – Schalthebel (SKU: 452609-8)
  • Position 031 – DRUCKFEDER 4 (SKU: 233133-8)
  • Position 033 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
  • Position 034 – INNENABDECKUNG (SKU: 452605-6)
  • Position 035 – Blechschraube BT 5X16 (Artikelnummer: 265878-0)
  • Position 036 – Steckerabdeckung (SKU: 450964-2)
  • Position 037 – ÖLSCHUTZ (SKU: 424395-1)
  • Position 040 – WARNSCHILD (SKU: 810455-9)
  • Position 041 – ROHR KOMPLETT (SKU: 158911-4)
  • Position 042 – SCHLAUCHSCHELLE (SKU: 345920-4)
  • Position 044 – Blechschraube BT 5X16 (Artikelnummer: 265878-0)
  • Position 045 – Unterlegscheibe 5 (Artikelnummer: 267394-8)
  • Position 047 – MOTORABDECKUNG (SKU: 452630-7)
  • Position 048 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
  • Position 050 – ZÜNDKERZE (SKU: 168401-9)
  • Position 051 – Ventildeckeldichtung (Artikelnummer: 162275-0)
  • Position 052 – ZYLINDERBLOCKSATZ (SKU: 125914-3)
  • Position 053 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
  • Position 054 – ÖLGEWICHT (SKU: 325666-8)
  • Position 055 – ÖLROHR (SKU: 424202-8)
  • Position 056 – SCHLAUCHSCHELLE (SKU: 282020-8)
  • Position 057 – Innensechskantschraube M5x14 (Artikelnummer: 922217-4)
  • Position 058 – Nockenwellenradabdeckungsdichtung (SKU: 162274-2)
  • Position 059 – Nockenwellenradabdeckung (SKU: 318443-5)
  • Position 060 – Innensechskantschraube M5x14 (Artikelnummer: 922217-4)
  • Position 061 – O-RING 14 (SKU: 213591-4)
  • Position 062 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
  • Position 063 – ÖLROHR KOMPLETT (SKU: 140813-8)
  • Position 064 – ÖLSTANDANZEIGE (SKU: 452610-3)
  • Position 065 – DICHTUNG (SKU: 424343-0)
  • Position 066 – ÖLKAPPE (SKU: 452047-4)
  • Position 067 – GEHÄUSEDICHTUNG (SKU: 162276-8)
  • Position 068 – Bleiventil (SKU: 346083-9)
  • Position 069 – Halteplatte (Artikelnummer: 318440-1)
  • Position 070 – Innensechskantschraube M4x10 (Artikelnummer: 922112-8)
  • Position 071 – ÖLGEHÄUSE (SKU: 318442-7)
  • Position 072 – Innensechskantschraube M5x14 (Artikelnummer: 922217-4)
  • Position 074 – CLIP (SKU: 233976-8)
  • Position 076 – KOLBENBOLZEN (SKU: 257781-9)
  • Position 078 – Unterlegscheibe 23 (Artikelnummer: 267400-9)
  • Position 079 – WOODRUFF KEY 3 (SKU: 254040-2)
  • Position 082 – KIPPHEBELBAUGRUPPE (SKU: 125554-7)
  • Position 083 – STANGE 2,5 (Artikelnummer: 256865-0)
  • Position 084 – FEDERHALTER (SKU: 325668-4)
  • Position 085 – DRUCKFEDER 9 (SKU: 234108-0)
  • Position 086 – PIN 5 (SKU: 256200-2)
  • Position 089 – DISTANZSTÜCK (Artikelnummer: 424200-2)
  • Position 090 – NOCKENWELLENRADBAUGRUPPE (SKU: 125552-1)
  • Position 091 – PIN 5 (SKU: 268238-5)
  • Position 092 – PIN 4 (SKU: 268239-3)
  • Position 093 – NOCKENWELLENSTÖSSEL (SKU: 313169-4)
  • Position 094 – STARTERABDECKUNG (SKU: 125917-7)
  • Position 095 – RIEMENSCHEIBE (SKU: 168483-1)
  • Position 096 – Blechschraube 5x12 (Artikelnummer: 266585-8)
  • Position 097 – Schwinge (Artikelnummer: 325923-4)
  • Position 098 – KRAGEN (SKU: 451938-6)
  • Position 099 – ROLLE (SKU: 451937-8)
  • Position 100 – SPIRALFEDER (SKU: 232258-5)
  • Position 101 – STARTERKNOPF (SKU: 424319-7)
  • Position 102 – STARTSEIL (Artikelnummer: 444019-3)
  • Position 105 – Ansaugrohr (Artikelnummer: 324961-3)
  • Position 106 – ISOLATORDICHTUNG (SKU: 413120-5)
  • Position 107 – O-RING 10 (SKU: 213078-6)
  • Position 108 – ISOLATORBAUGRUPPE (SKU: 125916-9)
  • Position 110 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
  • Position 111 – VERGASERDICHTUNG (SKU: 413138-6)
  • Position 112 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
  • Position 113 – VERGASER (SKU: 168641-9)
  • Position 114 – KÖRPERPUMPE ASSY (SKU: 140808-1)
  • Position 116 – DICHTUNG DER MESSMEMBRAN (SKU: 442154-1)
  • Position 117 – Dosiermembrane (Artikelnummer: 168620-7)
  • Position 118 – Luftspülgehäuse (SKU: 140438-8)
  • Position 119 – PRIMERPUMPE (SKU: 424314-7)
  • Position 120 – PRIMERPUMPENABDECKUNG (SKU: 346270-0)
  • Position 121 – Blechschraube 3x24 (Artikelnummer: 266582-4)
  • Position 123 – DREHBAR (SKU: 325922-6)
  • Position 124 – UNTERLEGSCHEIBE (SKU: 413140-9)
  • Position 125 – ANSCHLAGRING E-3 (SKU: 257964-1)
  • Position 126 – KEGELFÖRMIGE DRUCKFEDER (Artikelnummer: 234183-6)
  • Position 127 – O-RING 2 (SKU: 213538-8)
  • Position 128 – JET (SKU: 326027-5)
  • Position 129 – PUMPENDICHTUNG (SKU: 442155-9)
  • Position 131 – SCHLAUCHSCHELLE (SKU: 345918-1)
  • Position 132 – ENTLÜFTUNGSROHR (SKU: 422041-0)
  • Position 133 – ROHR (SKU: 422070-3)
  • Position 134 – REINIGERPLATTE (SKU: 125468-0)
  • Position 135 – CHOKEHEBEL (SKU: 451925-5)
  • Position 136 – O-RING 15 (SKU: 213540-1)
  • Position 137 – LUFTFILTERPLATTE KOMPLETT (SKU: 140814-6)
  • Position 138 – RÜCKSCHLAGVENTIL (SKU: 424316-3)
  • Position 139 – O-RING 14 (SKU: 213539-6)
  • Position 140 – RÜCKSCHLAGVENTILPLATTE (SKU: 451924-7)
  • Position 141 – RÜCKSCHLAGVENTIL (SKU: 424315-5)
  • Position 142 – Abscheiderdichtung (Artikelnummer: 168577-2)
  • Position 143 – Trennplatte (Artikelnummer: 168576-4)
  • Position 144 – LUFTFILTERELEMENT (SKU: 443140-5)
  • Position 145 – LUFTFILTERELEMENT (SKU: 443141-3)
  • Position 146 – LUFTFILTERABDECKUNG (SKU: 450561-4)
  • Position 148 – +LINSENKOPFSCHRAUBE M5X68 (SKU: 265188-5)
  • Position 149 – PLATTE (SKU: 345919-9)
  • Position 150 – DICHTUNG (SKU: 423376-2)
  • Position 151 – CHOKEPLATTE (SKU: 450560-6)
  • Position 152 – Innensechskantschraube M5X40 (SKU: 266440-4)
  • Position 154 – FUNKENFÄNGER (SKU: 324980-9)
  • Position 155 – SCHALLDÄMPFERDICHTUNG (SKU: 168593-4)
  • Position 158 – Zündkerzenstecker (Artikelnummer: 424105-6)
  • Position 159 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
  • Position 161 – HSHBOLT M4X20 MIT WR (SKU: 922138-0)
  • Position 162 – SECHSKANTSCHRAUBE M6X16 (SKU: 265577-4)
  • Position 164 – SCHLAUCHSCHELLE (SKU: 140352-8)
