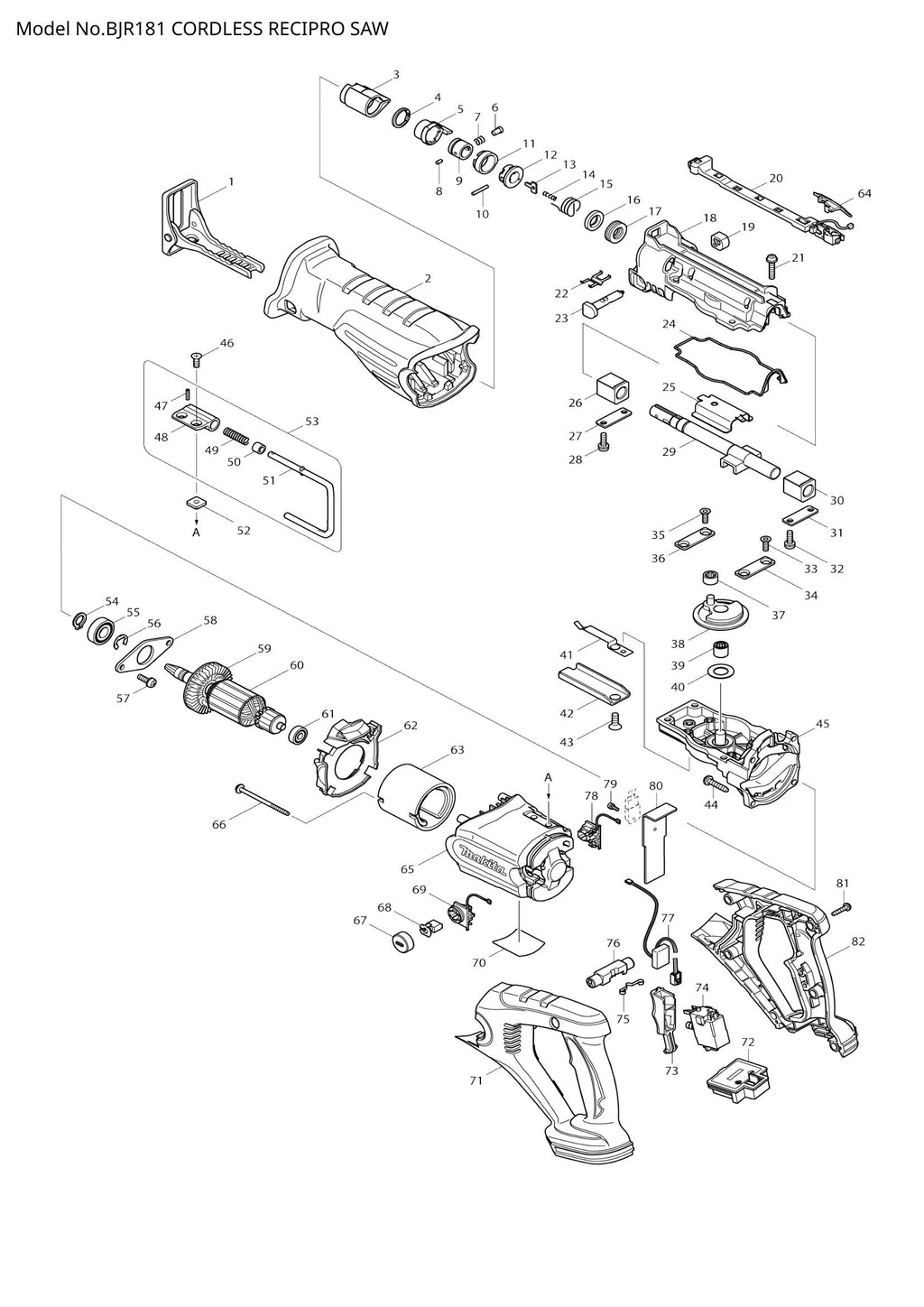

Explosionszeichnung – BJR181

Name: Explosionszeichnung – BJR181
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – ISOLIERABDECKUNG (SKU: 421945-3)
Position 006 – Schulterstift 5 (SKU: 256492-3)
Position 007 – DRUCKFEDER 6 (SKU: 233345-3)
Position 008 – PIN 3 (SKU: 268094-3)
Position 010 – PIN 3 (Artikelnummer: 256158-5)
Position 011 – FÜHRUNG DER ANTRIEBSHÜLSE (SKU: 417791-0)
Position 012 – HÜLSE (SKU: 418311-3)
Position 013 – DRÜCKPLATTE (SKU: 345214-7)
Position 014 – DRUCKFEDER 2 (SKU: 233025-1)
Position 015 – TORSIONSFEDER 17 (SKU: 231687-9)
Position 016 – ÖLDICHTRING 14 (SKU: 213151-2)
Position 017 – X-RING 14 (Artikelnummer: 213174-0)
Position 018 – Getriebegehäuseabdeckung komplett (Artikelnummer: 154813-2)
Position 019 – CAP (SKU: 418806-6)
Position 020 – LED-SCHALTUNG (SKU: 631689-9)
Position 021 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 022 – Blattfeder A (Artikelnummer: 232221-8)
Position 023 – UMSCHALTTASTE (SKU: 162236-0)
Position 024 – DICHTRING (SKU: 421946-1)
Position 025 – Gleitplatte (Artikelnummer: 345480-6)
Position 026 – Gleitlager 14A (Artikelnummer: 214170-1)
Position 027 – PLATTE (SKU: 341462-6)
Position 028 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 030 – Gleitlager 14A (Artikelnummer: 214170-1)
Position 031 – PLATTE (SKU: 341462-6)
Position 032 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 033 – TORX-INNENSECHSKANTSCHRAUBE M5X (SKU: 265148-7)
Position 034 – PLATTE C (SKU: 344795-8)
Position 035 – TORX-INNENSECHSKANTSCHRAUBE M5X (SKU: 265148-7)
Position 036 – PLATTE C (SKU: 344795-8)
Position 040 – Unterlegscheibe 14 (Artikelnummer: 253797-2)
Position 041 – Blattfeder B (Artikelnummer: 232222-6)
Position 042 – SCHUHFÜHRER (SKU: 345479-1)
Position 043 – TORX-INNENSCHRAUBE MIT SCHRAUBENKOPF M (SKU: 265165-7)
Position 044 – Blechschraube 5x25 (Artikelnummer: 266041-8)
Position 045 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 154812-4)
Position 046 – Senkkopfschraube M5 (Artikelnummer: 912207-5)
Position 047 – Federstift 3-12 (SKU: 951057-3)
Position 048 – VERBINDUNG (SKU: 313127-0)
Position 049 – DRUCKFEDER 7 (SKU: 233455-6)
Position 050 – HÜLSE 6 (SKU: 262561-0)
Position 051 – HAKEN (SKU: 281218-4)
Position 052 – VIERKANTMUTTER M5 (SKU: 264002-2)
Position 053 – HAKENBAUGRUPPE (SKU: 125321-0)
Position 054 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 055 – KUGELLAGER 6001DDW (SKU: 210102-6)
Position 056 – ANSCHLAGRING E-10 (SKU: 961016-9)
Position 057 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 058 – LAGERHALTER 63 (SKU: 285726-7)
Position 059 – FAN 55 (SKU: 241869-5)
Position 060 – ANKERBAUGRUPPE 18 V (SKU: 519176-7)
Position 061 – KUGELLAGER 607ZZ (SKU: 210062-2)
Position 062 – Prallplatte (Artikelnummer: 419333-6)
Position 063 – Jocheinheit (Artikelnummer: 638107-8)
Position 064 – ABDECKUNG (SKU: 419327-1)
Position 065 – MOTORGEHÄUSE (SKU: 419330-2)
Position 066 – Blechschraube 4x65 (Artikelnummer: 266292-3)
Position 067 – Bürstenhalterkappe (SKU: 643941-3)
Position 073 – SCHALTHEBEL (SKU: 419336-0)
Position 075 – Blattfeder (Artikelnummer: 232152-1)
Position 076 – LOCK OFF-TASTE (SKU: 419334-4)
Position 077 – STROMVERSORGUNGSSCHALTKREIS (SKU: 631690-4)
Position 079 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
Position 080 – KÜHLKÖRPER (SKU: 689116-0)
Position 081 – Blechschraube 4x20 (Artikelnummer: 266045-0)
