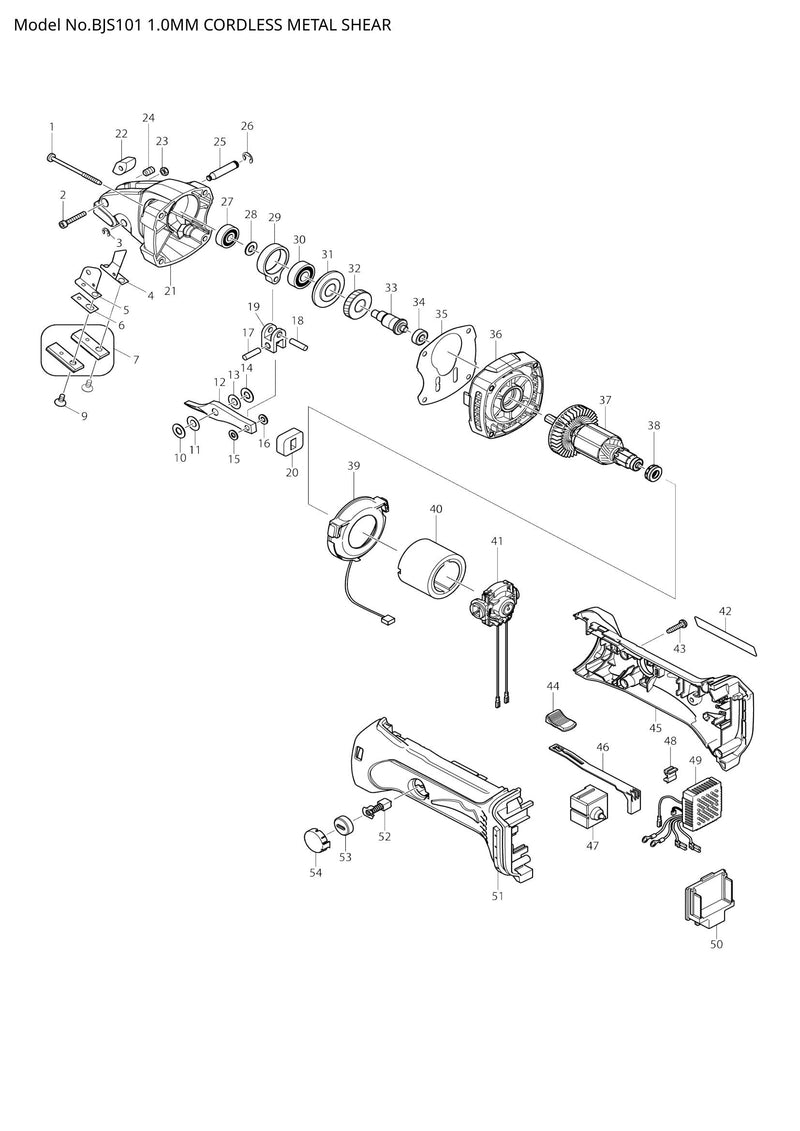

BJS101 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BJS101 exploded view

Explosionszeichnung – BJS101

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x50 (Artikelnummer: 266091-3)
  • Position 002 – Innensechskantschraube M4x25 (Artikelnummer: 922147-9)
  • Position 003 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 004 – Gleitplatte R (Artikelnummer: 346131-4)
  • Position 005 – Gleitplatte L (Artikelnummer: 343480-0)
  • Position 006 – DISTANZSTÜCK (SKU: 343481-8)
  • Position 007 – SEITENMESSERSATZ (SKU: 792536-0)
  • Position 009 – Innensechskantschraube M5x1 (Artikelnummer: 251951-2)
  • Position 011 – DÜNNE UNTERLEGSCHEIBE 7 (SKU: 253338-4)
  • Position 012 – MITTELKLINGE (SKU: 792537-8)
  • Position 013 – DÜNNE UNTERLEGSCHEIBE 7 (SKU: 253338-4)
  • Position 015 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
  • Position 016 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
  • Position 017 – PIN 5 (SKU: 256155-1)
  • Position 018 – PIN 5 (SKU: 256155-1)
  • Position 019 – LINK (SKU: 331329-6)
  • Position 020 – Staubschutz (Artikelnummer: 423118-4)
  • Position 022 – BLOCK (SKU: 325727-4)
  • Position 023 – SECHSKANT-SICHERUNGSMUTTER M4-7 (SKU: 252083-8)
  • Position 024 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266085-8)
  • Position 025 – PIN 7 (SKU: 256733-7)
  • Position 026 – ANSCHLAGRING E-6 (SKU: 961012-7)
  • Position 027 – KUGELLAGER 627DDW (SKU: 210023-2)
  • Position 028 – Unterlegscheibe 7 (Artikelnummer: 253133-2)
  • Position 029 – STANGE (SKU: 331273-7)
  • Position 030 – KUGELLAGER 6000ZZ (SKU: 210067-2)
  • Position 031 – DICHTUNGSSCHRAUBE (SKU: 325716-9)
  • Position 032 – SCHRÄGZAHNRAD ​​34 (SKU: 227716-4)
  • Position 033 – KURBELWELLE (SKU: 325715-1)
  • Position 034 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 035 – DICHTUNG (SKU: 442150-9)
  • Position 036 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 140131-4)
  • Position 037 – ANKER (SKU: 619249-7)
  • Position 038 – GUMMIRING 13 (SKU: 421977-0)
  • Position 039 – LED-SCHALTUNG (SKU: 631714-6)
  • Position 042 – BJS101 NAMENSSCHILD (SKU: 867849-9)
  • Position 044 – SCHALTERKNOPF (SKU: 419566-3)
  • Position 046 – SCHALTHEBEL (SKU: 419519-2)
  • Position 048 – KISSEN (SKU: 424026-2)
  • Position 052 – Kohlebürste CB-430 (SKU: 191971-3)
  • Position 053 – Bürstenhalterkappe (SKU: 643929-3)
  • Position 054 – Halterkappenabdeckung (SKU: 419518-4)
