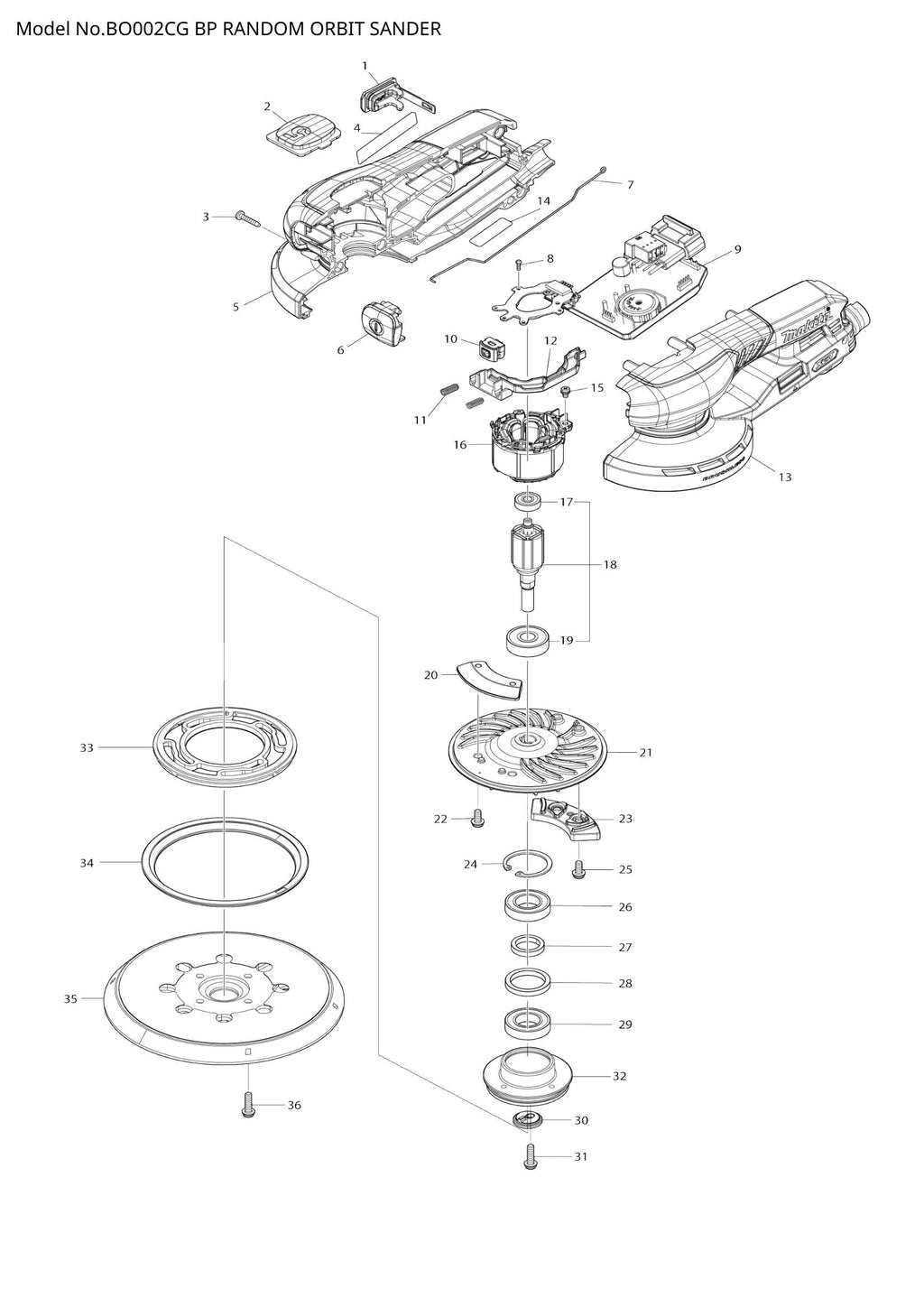

BO002CG exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BO002CG exploded view

Explosionszeichnung – BO002CG

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – KAPPE KOMPLETT (SKU: 140F99-0)
  • Position 002 – INDIKATIONSSCHILD (SKU: 413Y41-1)
  • Position 003 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 004 – BO002CG NAMENSSCHILD (SKU: 8145S3-9)
  • Position 005 – GEHÄUSESATZ (SKU: 1830M5-7)
  • Position 006 – SCHALTERKNOPF (SKU: 413Y40-3)
  • Position 007 – ERDUNGSKABEL (SKU: 327D45-0)
  • Position 008 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 009 – CONTROLLER (SKU: 620P00-6)
  • Position 010 – SCHALTEREINHEIT (SKU: 632L84-8)
  • Position 011 – DRUCKFEDER 3 (SKU: 233436-0)
  • Position 012 – SCHALTERHALTER (SKU: 413Y39-8)
  • Position 013 – GEHÄUSESATZ (SKU: 1830M5-7)
  • Position 014 – BO002CG SERIENNR.-ETIKETT (SKU: 8145S5-5)
  • Position 015 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 016 – STATOR (SKU: 629C61-5)
  • Position 017 – KUGELLAGER 625DDW (SKU: 210035-5)
  • Position 018 – ROTORBAUGRUPPE (SKU: 519843-4)
  • Position 019 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 020 – OBERES AUSGLEICHSGEWICHT (SKU: 313521-6)
  • Position 021 – FAN 98 (SKU: 240250-7)
  • Position 022 – Flachkopfschraube M4x10 mit (Artikelnummer: 911111-5)
  • Position 023 – UNTERES AUSGLEICHSGEWICHT (SKU: 313522-4)
  • Position 024 – Sicherungsring R-28 (SKU: 962106-1)
  • Position 025 – Flachkopfschraube M4x10 mit (Artikelnummer: 911111-5)
  • Position 026 – KUGELLAGER 6902LLU (SKU: 211244-9)
  • Position 027 – RING 15 (SKU: 257868-7)
  • Position 028 – RING 22 (SKU: 257A34-2)
  • Position 029 – KUGELLAGER 6902LLU (SKU: 211244-9)
  • Position 030 – HALTERUNG (SKU: 313518-5)
  • Position 031 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 032 – LAGERGEHÄUSE (SKU: 312F10-4)
  • Position 033 – BREMSRING (SKU: 424131-5)
  • Position 034 – GUMMISCHUTZ (SKU: 422B47-0)
  • Position 035 – PAD150 SET (SKU: 1914J3-0)
  • Position 036 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
