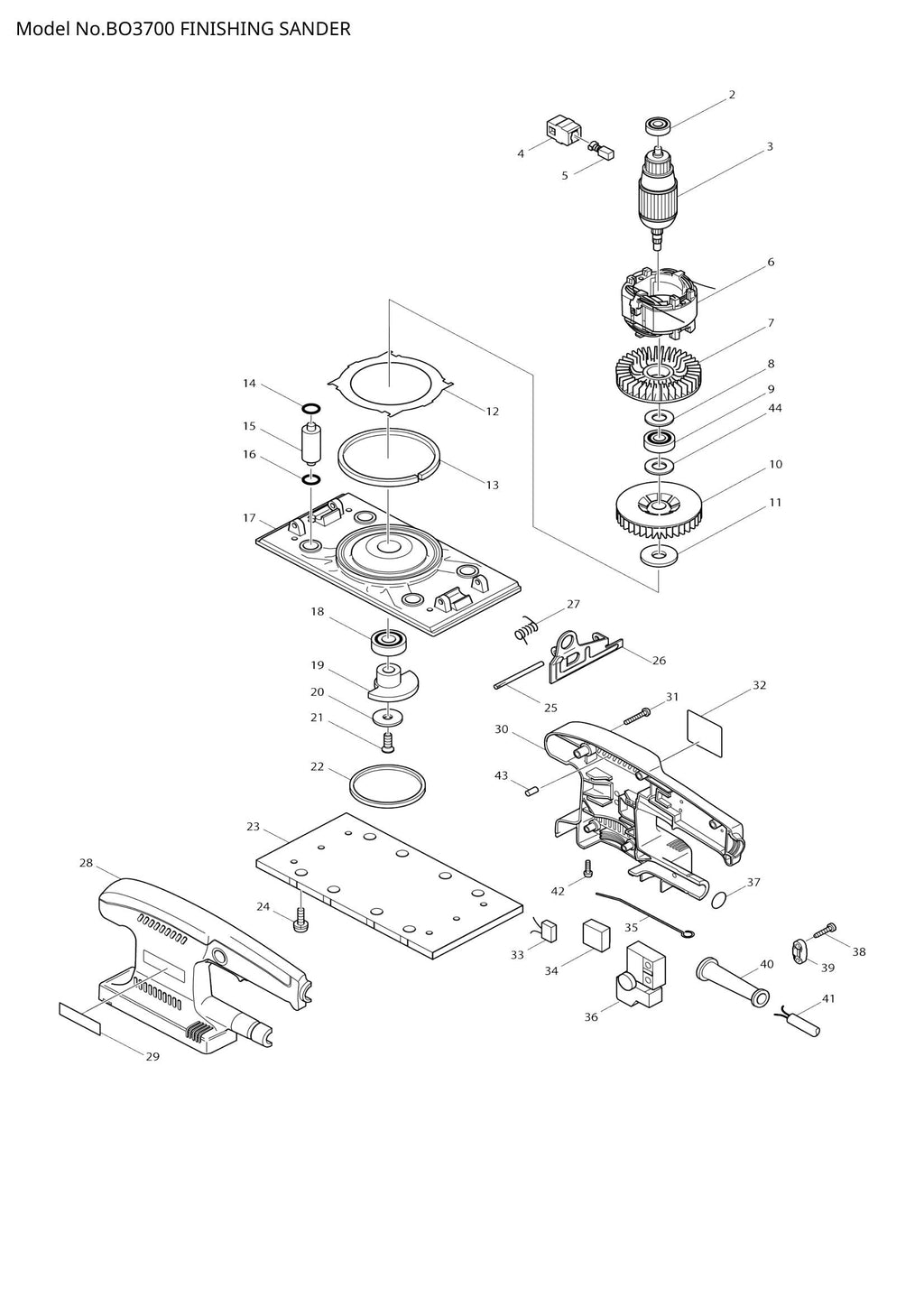

BO3700 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BO3700 exploded view

Explosionszeichnung – BO3700

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 006 – FELDBAUGRUPPE 220-240 V (SKU: 599339-1)
  • Position 007 – FAN 65 (SKU: 240038-5)
  • Position 008 – DÜNNE UNTERLEGSCHEIBE 10 (SKU: 253311-4)
  • Position 009 – KUGELLAGER 6200DDW (SKU: 211087-9)
  • Position 010 – FAN 68 (SKU: 240029-6)
  • Position 011 – Unterlegscheibe 8 (Artikelnummer: 267216-2)
  • Position 012 – PLATTE (SKU: 344832-8)
  • Position 013 – FILZ 6X225X3 (SKU: 443108-1)
  • Position 014 – O-RING 4 (SKU: 213047-7)
  • Position 016 – O-RING 4 (SKU: 213047-7)
  • Position 017 – BASIS (SKU: 317285-4)
  • Position 019 – BALANCER (SKU: 317284-6)
  • Position 020 – Unterlegscheibe 7 (Artikelnummer: 267001-3)
  • Position 021 – Senkkopfschraube M5 (Artikelnummer: 912222-9)
  • Position 022 – SCHWAMMWÄSCHE 53 (SKU: 261114-2)
  • Position 024 – Flachkopfschraube M4x10 mit (Artikelnummer: 911111-5)
  • Position 025 – PIN 4-55 (SKU: 256739-5)
  • Position 027 – TORSIONSFEDER 4 (SKU: 231647-1)
  • Position 028 – GEHÄUSESATZ (SKU: 183232-5)
  • Position 029 – MAKITA LABEL (SKU: 819063-3)
  • Position 030 – GEHÄUSESATZ (SKU: 183232-5)
  • Position 031 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 032 – TYPENSCHILD BO3700 (SKU: 852707-2)
  • Position 033 – Geräuschunterdrücker (Artikelnummer: 645006-7)
  • Position 034 – SCHWAMM (SKU: 685725-3)
  • Position 035 – ERDUNGSKABEL (SKU: 323947-4)
  • Position 037 – O-RING 19 (SKU: 213315-8)
  • Position 038 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 040 – Kabelschutz 8-85 (SKU: 682502-4)
  • Position 041 – NETZKABEL 1.0-2-2.0 (SKU: 666053-5)
  • Position 042 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 043 – Gummistift 4 (SKU: 263002-9)
  • Position 044 – DÜNNE UNTERLEGSCHEIBE 10 (SKU: 253311-4)
  • Position 045 – SCHWAMMHÜLSE 9 (SKU: 424056-3)
