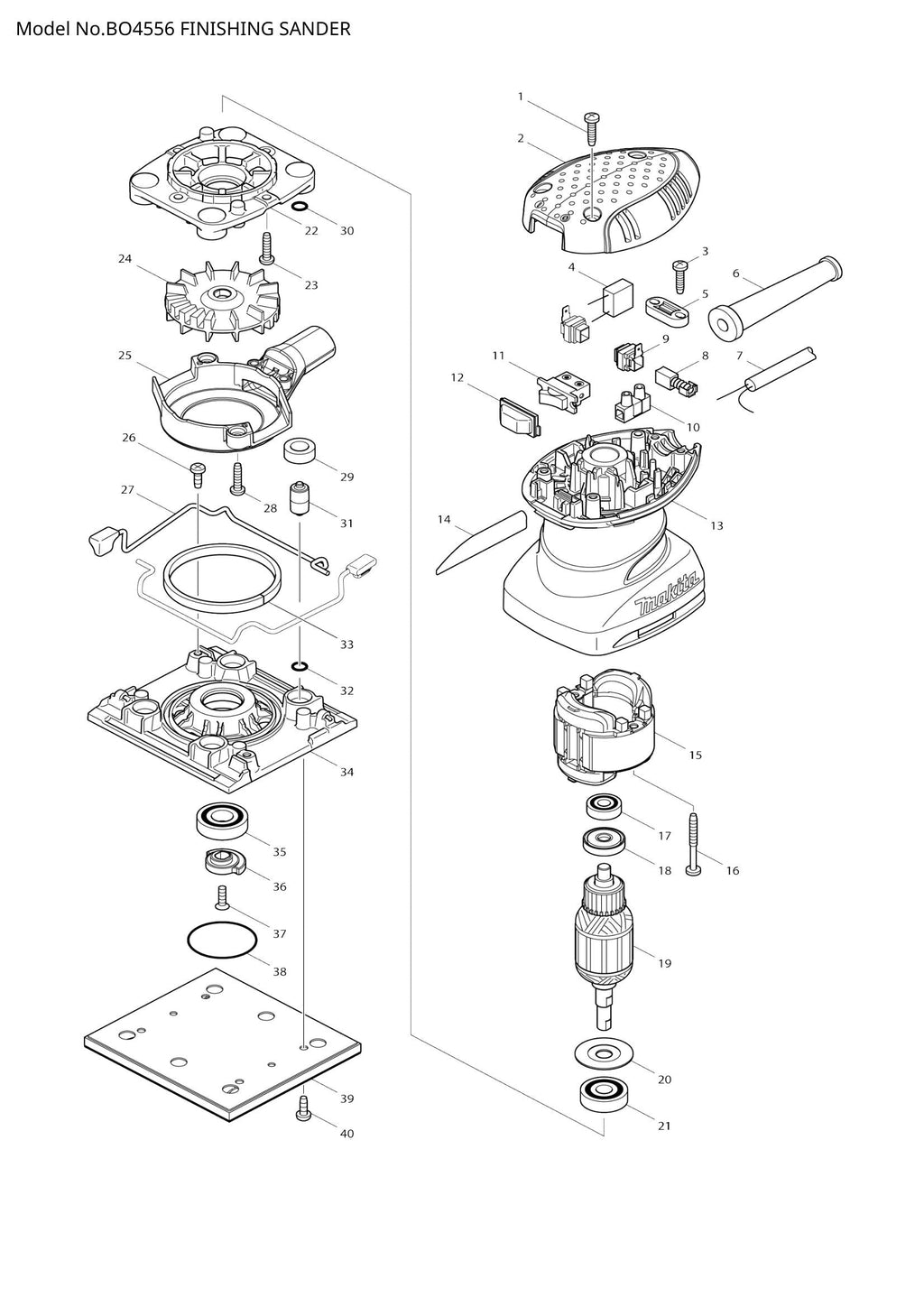

BO4556 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BO4556 exploded view

Explosionszeichnung – BO4556

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 002 – OBERE ABDECKUNG (SKU: 450071-1)
  • Position 003 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 004 – Rauschunterdrücker (SKU: 645105-5)
  • Position 005 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 006 – Kabelschutz 8-85 (SKU: 682569-2)
  • Position 007 – NETZKABEL 1.0-2-2.0 (SKU: 665383-1)
  • Position 009 – Bürstenhalter (Artikelnummer: 643995-0)
  • Position 010 – Klemmenblock 1P (Artikelnummer: 654532-5)
  • Position 011 – SCHALTER (SKU: 651527-9)
  • Position 012 – SCHALTERABDECKUNG (SKU: 424039-3)
  • Position 013 – MOTORGEHÄUSE (SKU: 450072-9)
  • Position 014 – BO4556 NAMENSSCHILD (SKU: 863715-8)
  • Position 016 – Blechschraube 4x40 (Artikelnummer: 266048-4)
  • Position 018 – ISOLATIONSSCHEIBE (SKU: 681652-2)
  • Position 020 – UNTERLEGSCHEIBE 9 (SKU: 267806-1)
  • Position 021 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 022 – LAGERGEHÄUSE (SKU: 450070-3)
  • Position 023 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 024 – FAN 63 (SKU: 241671-6)
  • Position 025 – LÜFTERFÜHRUNG (SKU: 450069-8)
  • Position 026 – Blechschraube 4x12 (Artikelnummer: 266020-6)
  • Position 027 – HEBEL KOMPLETT (SKU: 162259-8)
  • Position 028 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 029 – SCHWAMMHÜLLE 9 (SKU: 424023-8)
  • Position 030 – O-RING 4 (SKU: 213983-7)
  • Position 031 – FUSS (SKU: 318151-8)
  • Position 032 – O-RING 4 (SKU: 213983-7)
  • Position 035 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 036 – BALANCER (SKU: 313141-6)
  • Position 037 – Senkkopfschraube M4 (Artikelnummer: 912117-6)
  • Position 038 – O-RING 36 (Artikelnummer: 213510-0)
  • Position 039 – PAD KOMPLETT (SKU: 158324-9)
  • Position 040 – Blechschraube 4x12 (Artikelnummer: 266020-6)
