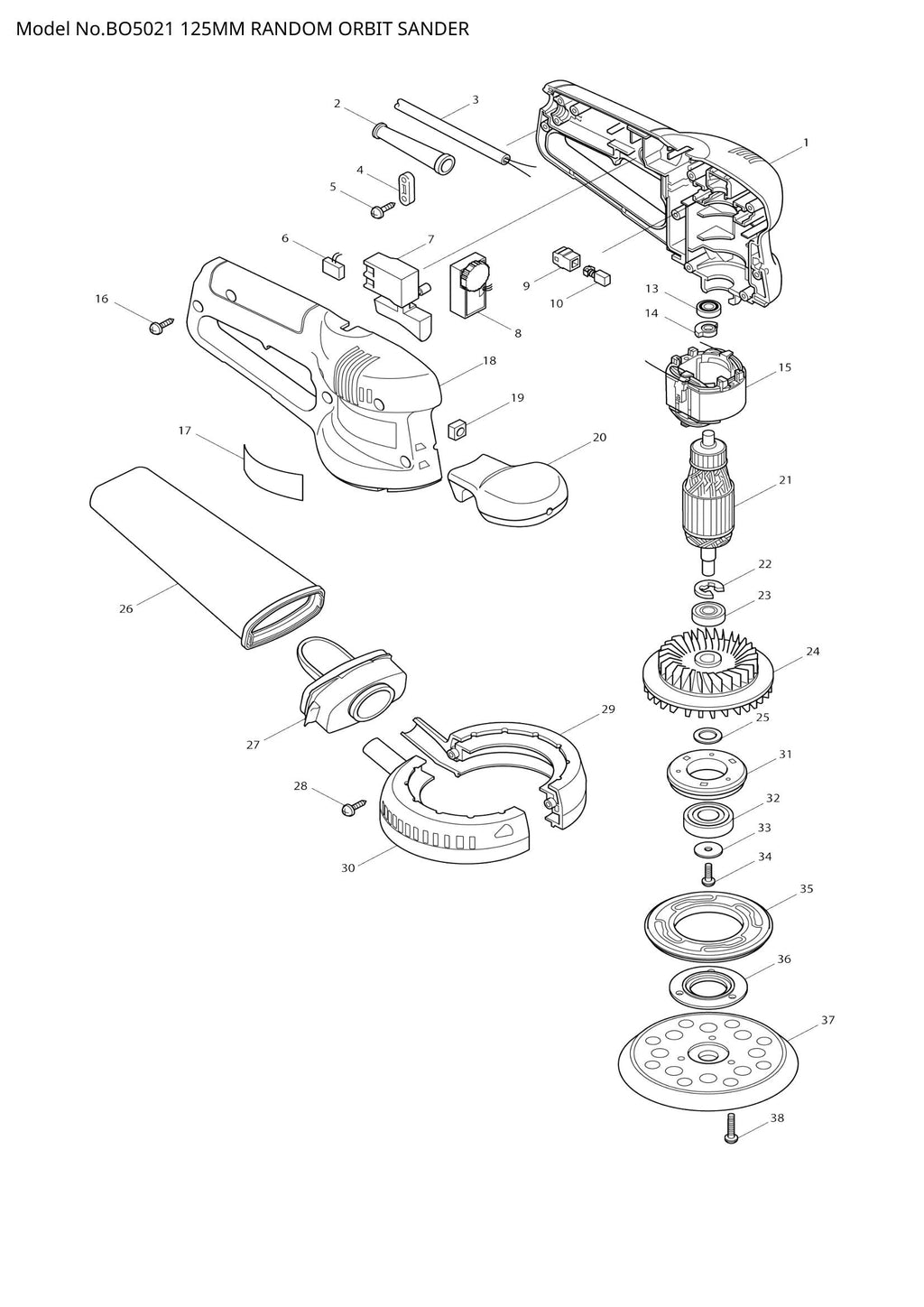

BO5021 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BO5021 exploded view

Explosionszeichnung – BO5021

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 183108-6)
  • Position 002 – Kabelschutz 8-85 (SKU: 682502-4)
  • Position 006 – Rauschunterdrücker (SKU: 645006-7)
  • Position 008 – CONTROLLER (SKU: 631352-4)
  • Position 009 – Bürstenhalter 5-8 (SKU: 643552-4)
  • Position 013 – KUGELLAGER 607DDW (SKU: 210017-7)
  • Position 014 – GEGENGEWICHT (SKU: 313080-0)
  • Position 015 – FELD 220-240 V (SKU: 633433-0)
  • Position 017 – NAMENSSCHILD BO5021 (SKU: 851742-7)
  • Position 018 – GEHÄUSESATZ (SKU: 183108-6)
  • Position 019 – VIERKANTMUTTER M5 (Artikelnummer: 252045-6)
  • Position 020 – VORDERGRIFF (SKU: 168324-1)
  • Position 021 – ANKERBAUGRUPPE 220-240 V (SKU: 517233-5)
  • Position 022 – ANSCHLAGRING E-9 (SKU: 961015-1)
  • Position 023 – KUGELLAGER 6000LLU (SKU: 210020-8)
  • Position 024 – FAN 88 (SKU: 241896-2)
  • Position 025 – DÜNNE UNTERLEGSCHEIBE 15 (SKU: 253315-6)
  • Position 029 – ROCKSET (SKU: 183088-6)
  • Position 030 – ROCKSET (SKU: 183088-6)
  • Position 031 – LAGERGEHÄUSE (SKU: 316835-2)
  • Position 033 – Unterlegscheibe 4 (Artikelnummer: 253739-6)
  • Position 034 – Flachkopfschraube M4x12 (Artikelnummer: 911116-5)
  • Position 036 – Lagergehäuseabdeckung (Artikelnummer: 316834-4)
  • Position 038 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
