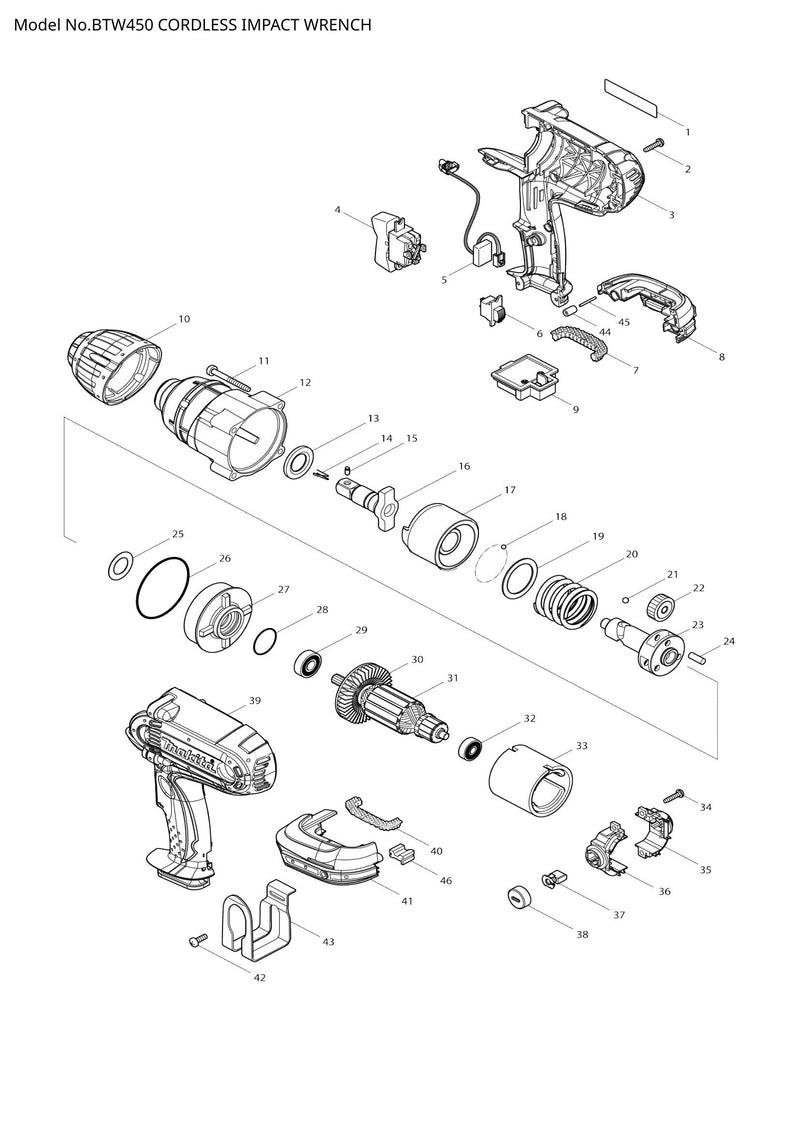

BTW450 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BTW450 exploded view

Explosionszeichnung – BTW450

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – BTW450-TYPENSCHILD (SKU: 862955-5)
  • Position 002 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 003 – GEHÄUSESATZ (SKU: 188434-8)
  • Position 005 – LICHTSCHALTUNG (SKU: 631738-2)
  • Position 006 – SCHALTEREINHEIT (SKU: 638503-0)
  • Position 007 – Kissengummi (SKU: 424042-4)
  • Position 010 – STOSSFÄNGER (SKU: 421971-2)
  • Position 011 – Blechschraube 5x45 (Artikelnummer: 266056-5)
  • Position 012 – HAMMERKOFFER KOMPLETT (SKU: 158076-2)
  • Position 013 – Unterlegscheibe 19 (Artikelnummer: 267268-3)
  • Position 014 – RINGFEDER 10 (SKU: 231907-1)
  • Position 017 – HAMMER (SKU: 324697-4)
  • Position 018 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 019 – Unterlegscheibe 32 (Artikelnummer: 267340-1)
  • Position 021 – STAHLKUGEL 6.4 (SKU: 216007-8)
  • Position 022 – STIRNRAD 23 (SKU: 227171-0)
  • Position 023 – SPINDEL (SKU: 310185-7)
  • Position 024 – PIN 6 (SKU: 256033-5)
  • Position 025 – Unterlegscheibe 18 (Artikelnummer: 253794-8)
  • Position 026 – O-RING 63 (SKU: 213722-5)
  • Position 027 – INNENZAHNRAD ​​53 (SKU: 227172-8)
  • Position 028 – O-RING 26 (SKU: 213407-3)
  • Position 029 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 030 – FAN 60 (SKU: 241850-6)
  • Position 031 – ANKERBAUGRUPPE 18V (SKU: 519199-5)
  • Position 032 – KUGELLAGER 627LLB (SKU: 210025-8)
  • Position 033 – Jocheinheit (Artikelnummer: 638107-8)
  • Position 034 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 038 – Bürstenhalterkappe (SKU: 643941-3)
  • Position 039 – GEHÄUSESATZ (SKU: 188434-8)
  • Position 040 – Kissengummi (SKU: 424042-4)
  • Position 042 – + SCHRAUBE M4X12 (SKU: 251314-2)
  • Position 043 – HAKEN (SKU: 345736-7)
  • Position 044 – Gummistift 5 (SKU: 263036-2)
  • Position 045 – PIN 1,5 (SKU: 268184-2)
  • Position 046 – KISSEN (SKU: 424026-2)
