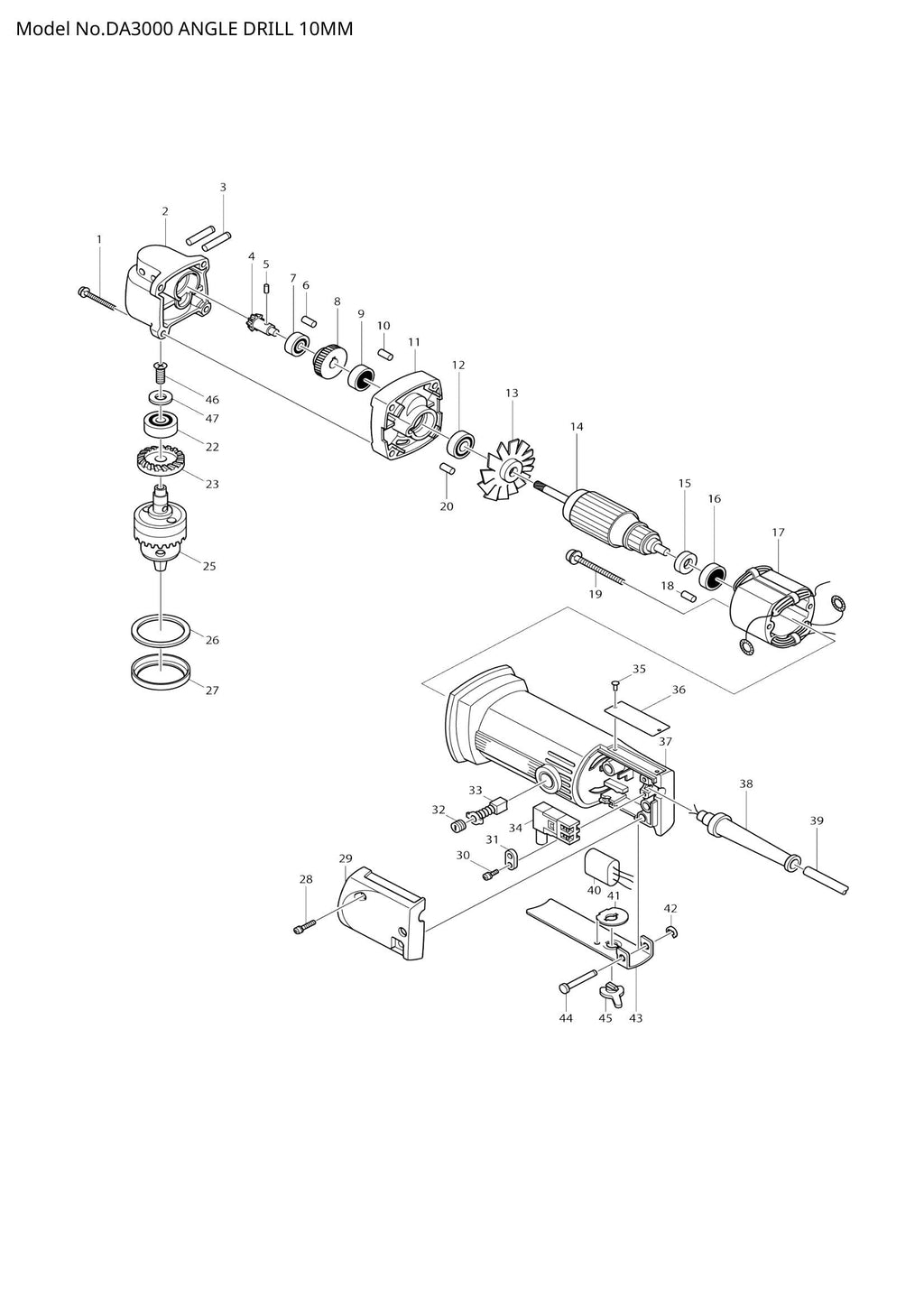

DA3000 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DA3000 exploded view

Explosionszeichnung – DA3000

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Flachkopfschraube M4x35 (Artikelnummer: 911161-0)
  • Position 005 – PIN 3 (SKU: 256014-9)
  • Position 006 – Gummistift 4 (SKU: 263002-9)
  • Position 007 – KUGELLAGER 609LLB (SKU: 211051-0)
  • Position 008 – SCHRÄGZAHNRAD ​​32 (SKU: 221682-7)
  • Position 009 – KUGELLAGER 606 (SKU: 211014-6)
  • Position 010 – Gummistift 4 (SKU: 263002-9)
  • Position 011 – Getriebegehäuseabdeckung (SKU: 156951-6)
  • Position 012 – KUGELLAGER 608LB (SKU: 211033-2)
  • Position 013 – FAN 58 (SKU: 241081-7)
  • Position 015 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 016 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 018 – Gummistift 4 (SKU: 263002-9)
  • Position 020 – Gummistift 4 (SKU: 263002-9)
  • Position 022 – KUGELLAGER 609LLB (SKU: 211051-0)
  • Position 026 – FILZRING 38 (SKU: 443049-1)
  • Position 027 – CAP 46 (SKU: 286216-3)
  • Position 028 – Flachkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 031 – Zugentlastung (Artikelnummer: 687001-1)
  • Position 032 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 035 – NIET 0-5 (SKU: 953106-2)
  • Position 036 – TYPENSCHILD DA3000 (SKU: 815675-0)
  • Position 038 – Kabelschutz 8.5-72 (SKU: 682500-8)
  • Position 041 – Blattfeder (Artikelnummer: 232062-2)
  • Position 042 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 044 – PIN 4 (SKU: 256626-8)
  • Position 045 – SICHERHEITSSCHLOSS (SKU: 411784-9)
  • Position 046 – + SENKKOPFSCHRAUBE (Artikelnummer: 251304-5)
  • Position 401 – SCHLÜSSELHALTER 10 (SKU: 411780-7)
  • Position 900 – DRUCKFEDER 3 (SKU: 231322-9)
  • Position 901 – Verriegelungshebel (Artikelnummer: 341930-9)
