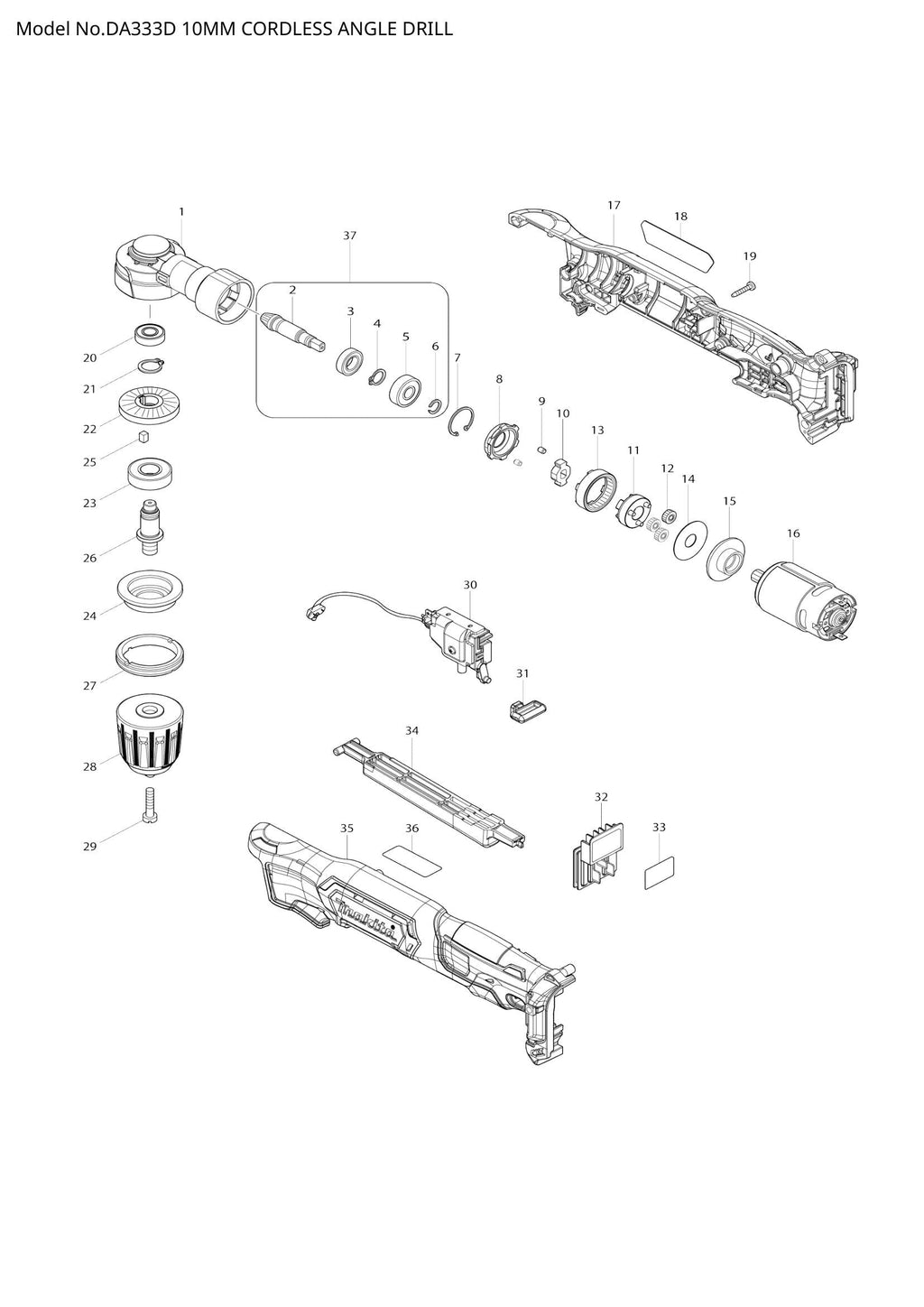

DA333D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DA333D exploded view

Explosionszeichnung – DA333D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GETRIEBEGEHÄUSE (SKU: 319635-9)
  • Position 003 – KUGELLAGER 6800ZZ (SKU: 210171-7)
  • Position 004 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 005 – KUGELLAGER 608ZZ (SKU: 210029-0)
  • Position 006 – Sicherungsring (SKU: 961034-7)
  • Position 007 – Sicherungsring R-22 (SKU: 962102-9)
  • Position 008 – SICHERUNGSRING (SKU: 310831-2)
  • Position 009 – PIN 3.5 (SKU: 256372-3)
  • Position 010 – Verriegelungsnocke (Artikelnummer: 310832-0)
  • Position 011 – TRÄGER KOMPLETT (SKU: 144702-9)
  • Position 012 – STIRNRAD 17 (SKU: 221572-4)
  • Position 013 – INNENZAHNRAD ​​48 (SKU: 221569-3)
  • Position 014 – Unterlegscheibe 10 (Artikelnummer: 253396-0)
  • Position 015 – MOTORHALTERUNG (SKU: 457972-4)
  • Position 016 – DC-Motor (SKU: 629291-0)
  • Position 017 – GEHÄUSESATZ (SKU: 183H38-9)
  • Position 018 – DA333D-TYPENSCHILD (SKU: 853T75-6)
  • Position 019 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 020 – KUGELLAGER 698DDW (SKU: 211166-3)
  • Position 021 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 022 – Spiralkegelrad 31 (Artikelnummer: 227603-7)
  • Position 023 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 024 – LAGERGEHÄUSE (SKU: 317633-7)
  • Position 025 – SCHLÜSSEL 4 (SKU: 254201-4)
  • Position 026 – SPINDEL (SKU: 327015-5)
  • Position 027 – LAGERHALTER 36-43 (SKU: 285842-5)
  • Position 028 – SCHNELLKUPPLUNGS-BOHRFUTTER 10 (SKU: 763228-8)
  • Position 029 – - Flachkopfschraube M5x22 (Artikelnummer: 251451-2)
  • Position 030 – SCHALTER C3HW-3A-PLF5MS-W (SKU: 651097-8)
  • Position 031 – VORDERER SCHALTHEBEL (SKU: 450126-2)
  • Position 032 – TERMINAL (SKU: 644813-5)
  • Position 033 – DA333D SERIENNR.-ETIKETT (SKU: 853T79-8)
  • Position 034 – SCHALTHEBEL (SKU: 457973-2)
  • Position 035 – GEHÄUSESATZ (SKU: 183H38-9)
