DCL280F exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DCL280F exploded view

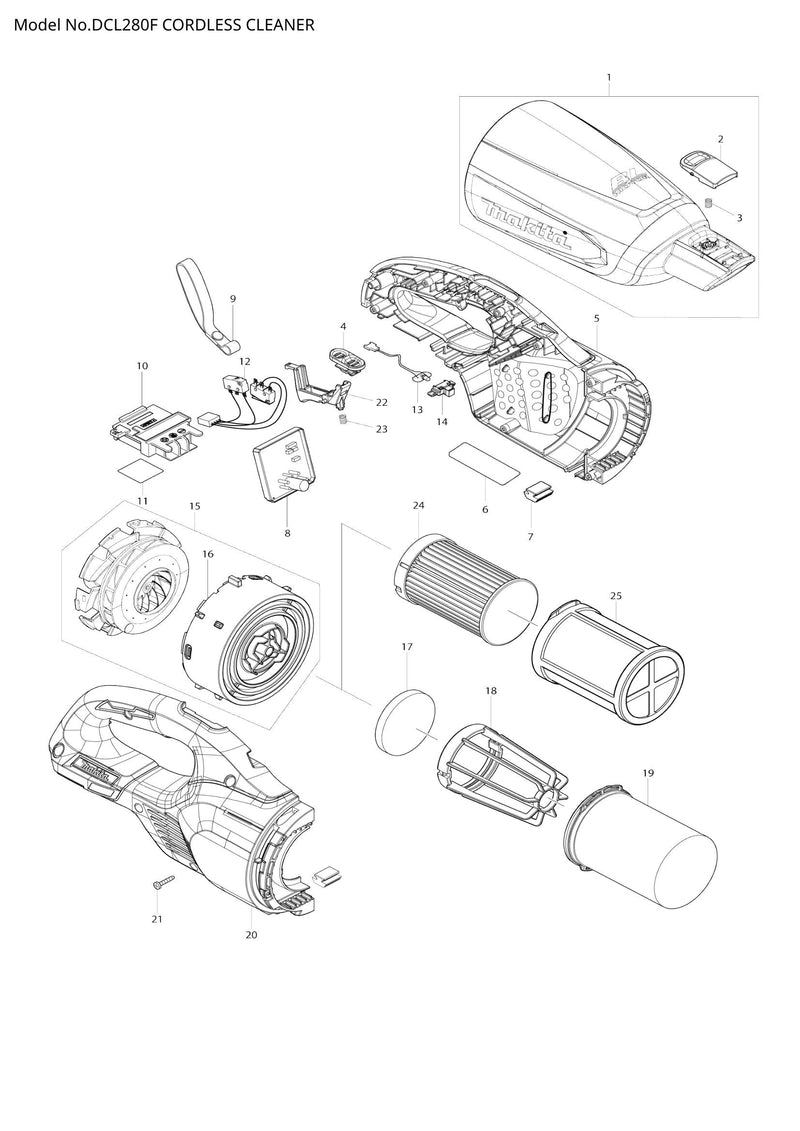

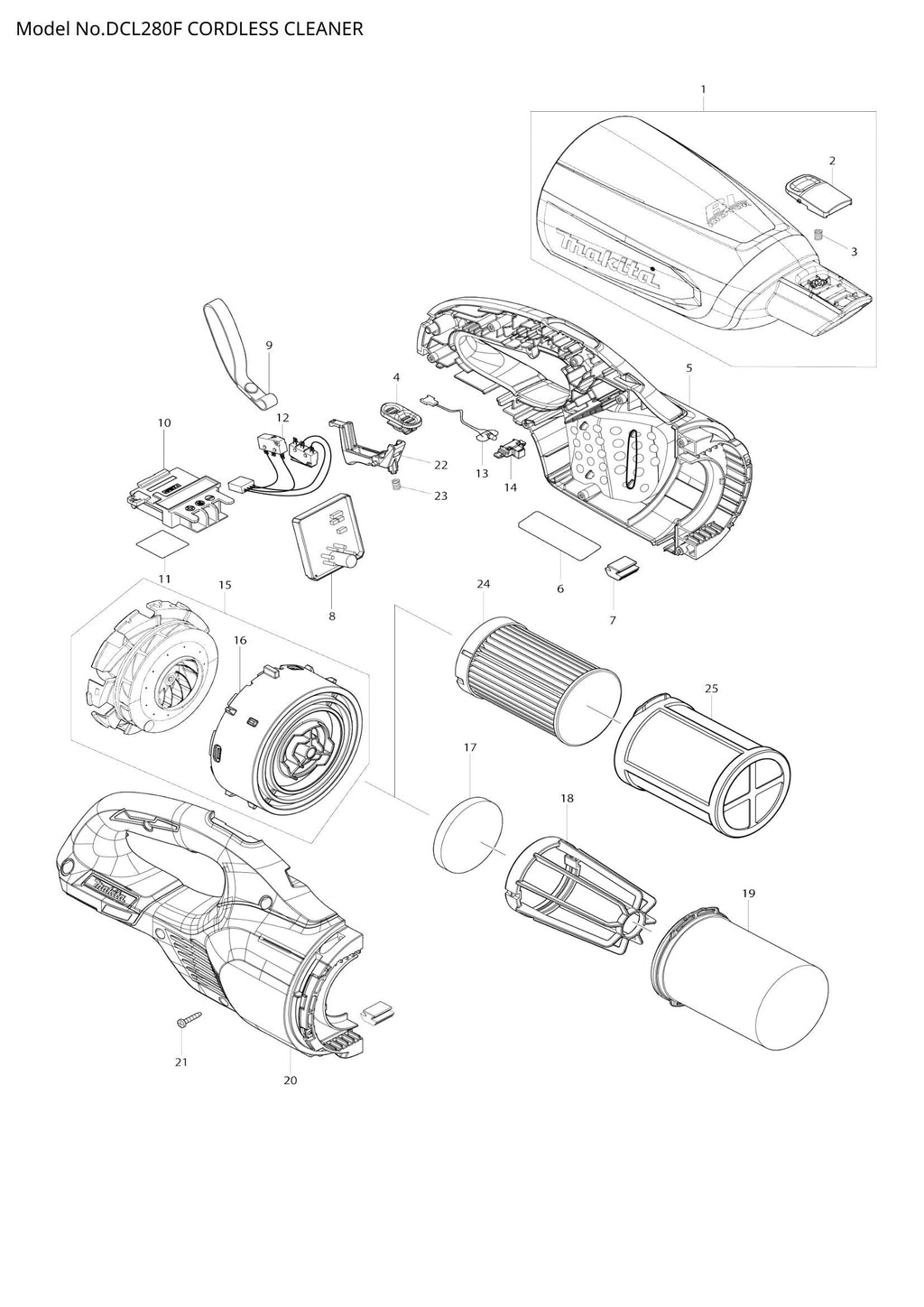

Explosionszeichnung – DCL280F

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – KAPSELBAUGRUPPE (SKU: 136105-1)
  • Position 002 – TASTE A (SKU: 458939-5)
  • Position 003 – DRUCKFEDER 5 (SKU: 232485-4)
  • Position 004 – SCHIEBESCHALTER (SKU: 459326-1)
  • Position 005 – GEHÄUSESATZ (SKU: 183M07-0)
  • Position 006 – DCL280F-TYPENSCHILD (SKU: 855S96-8)
  • Position 007 – GUMMIPLATTE (SKU: 422460-0)
  • Position 008 – CONTROLLER (SKU: 620A74-7)
  • Position 010 – TERMINAL (SKU: 643874-2)
  • Position 011 – DCL280F SERIENNR.-ETIKETT (SKU: 855T03-7)
  • Position 012 – SCHALTEREINHEIT (SKU: 632N57-3)
  • Position 014 – OBJEKTIVBEHÄLTER (SKU: 459478-8)
  • Position 015 – MOTORBAUGRUPPE (SKU: 136091-6)
  • Position 016 – Lüfterabdeckung (SKU: 459322-9)
  • Position 017 – SCHWAMMBLATT 57 (SKU: 422268-2)
  • Position 018 – STAY (SKU: 458467-0)
  • Position 019 – EASY SHAKE OFF FILTER B SET (SKU: 199966-0)
  • Position 020 – GEHÄUSESATZ (SKU: 183M07-0)
  • Position 021 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 022 – SCHALTHEBEL (SKU: 459324-5)
  • Position 023 – DRUCKFEDER 5 (SKU: 232485-4)
