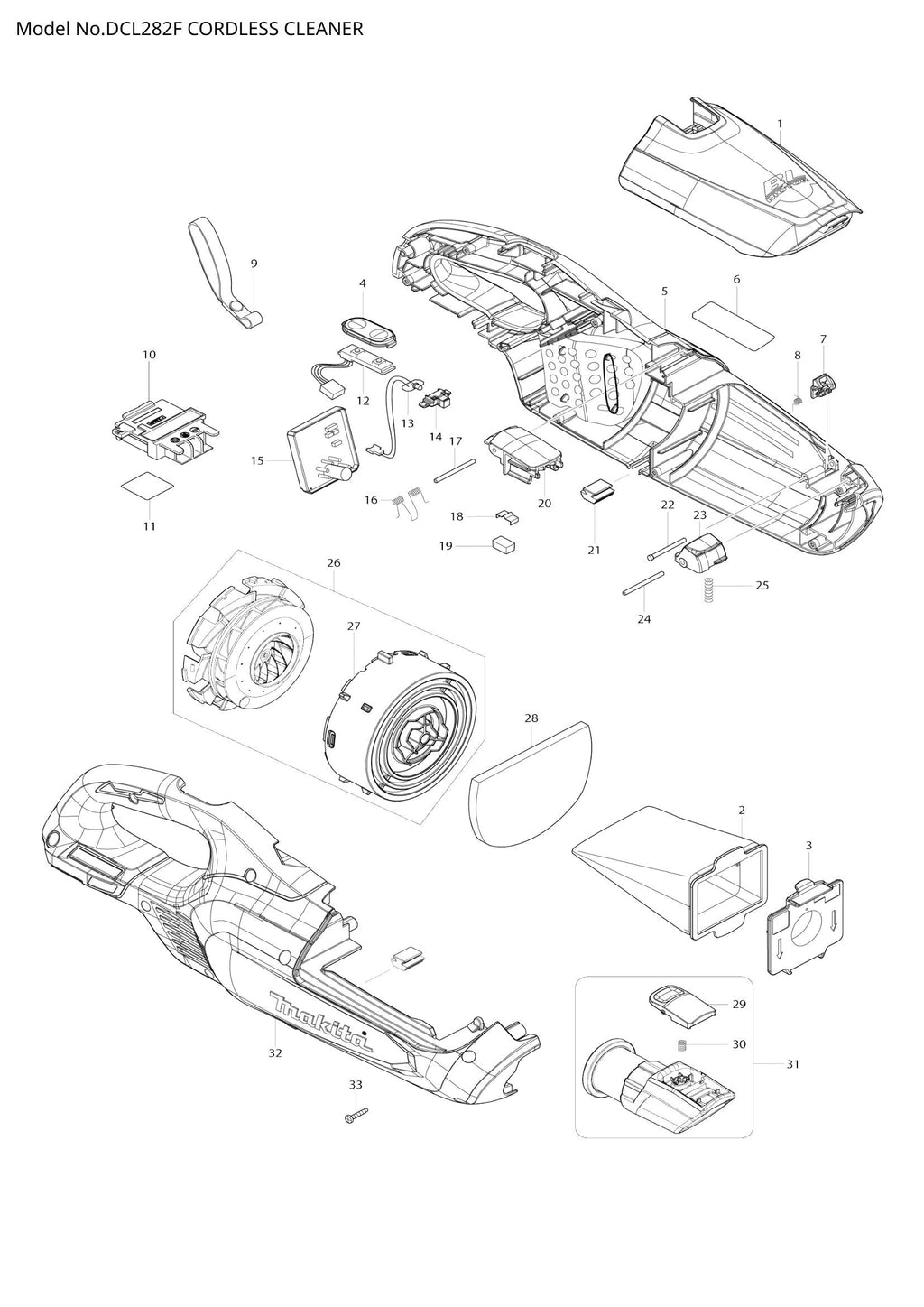

DCL282F exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DCL282F exploded view

Explosionszeichnung – DCL282F

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – VORDERE ABDECKUNG KOMPLETT (SKU: 140L57-2)
  • Position 002 – EINFACH ABZUSCHÜTTELNDER STAUBBEUTEL (SKU: 166119-6)
  • Position 003 – Ventilhalter komplett (Artikelnummer: 140K23-3)
  • Position 004 – SCHALTERPLATTE KOMPLETT (SKU: 144096-2)
  • Position 005 – GEHÄUSESATZ (SKU: 183M11-9)
  • Position 006 – DCL282F TYPENSCHILD (SKU: 855T39-6)
  • Position 007 – ANSCHLAGPLATTE (SKU: 459352-0)
  • Position 008 – TORSIONSFEDER 4 (SKU: 232484-6)
  • Position 010 – TERMINAL (SKU: 643874-2)
  • Position 011 – DCL282F SERIENNR.-ETIKETT (SKU: 855T46-9)
  • Position 012 – SCHALTEREINHEIT (SKU: 620A77-1)
  • Position 014 – OBJEKTIVBEHÄLTER (SKU: 459478-8)
  • Position 015 – CONTROLLER (SKU: 620A75-5)
  • Position 016 – TORSIONSFEDER 4 (SKU: 233580-3)
  • Position 017 – PIN 3 (SKU: 268271-7)
  • Position 018 – Blattfeder (Artikelnummer: 232264-0)
  • Position 019 – GUMMI (SKU: 424367-6)
  • Position 020 – VORDERE ABDECKUNGSVERBINDUNG (SKU: 459350-4)
  • Position 021 – GUMMIPLATTE (SKU: 422460-0)
  • Position 022 – FLACHFILLIST-HD. PIN 3 (SKU: 256590-3)
  • Position 023 – TASTE B (SKU: 459348-1)
  • Position 024 – PIN 3 (SKU: 268271-7)
  • Position 025 – DRUCKFEDER 4 (SKU: 233344-5)
  • Position 026 – MOTORBAUGRUPPE (SKU: 136092-4)
  • Position 027 – Lüfterabdeckung (SKU: 459322-9)
  • Position 028 – SCHWAMMBLATT 76-110 (SKU: 424804-0)
  • Position 029 – TASTE A (SKU: 458939-5)
  • Position 030 – DRUCKFEDER 5 (SKU: 232485-4)
  • Position 031 – EINLASSBAUGRUPPE (SKU: 136107-7)
  • Position 032 – GEHÄUSESATZ (SKU: 183M11-9)
  • Position 033 – Blechschraube 3x16 (Artikelnummer: 266429-2)
