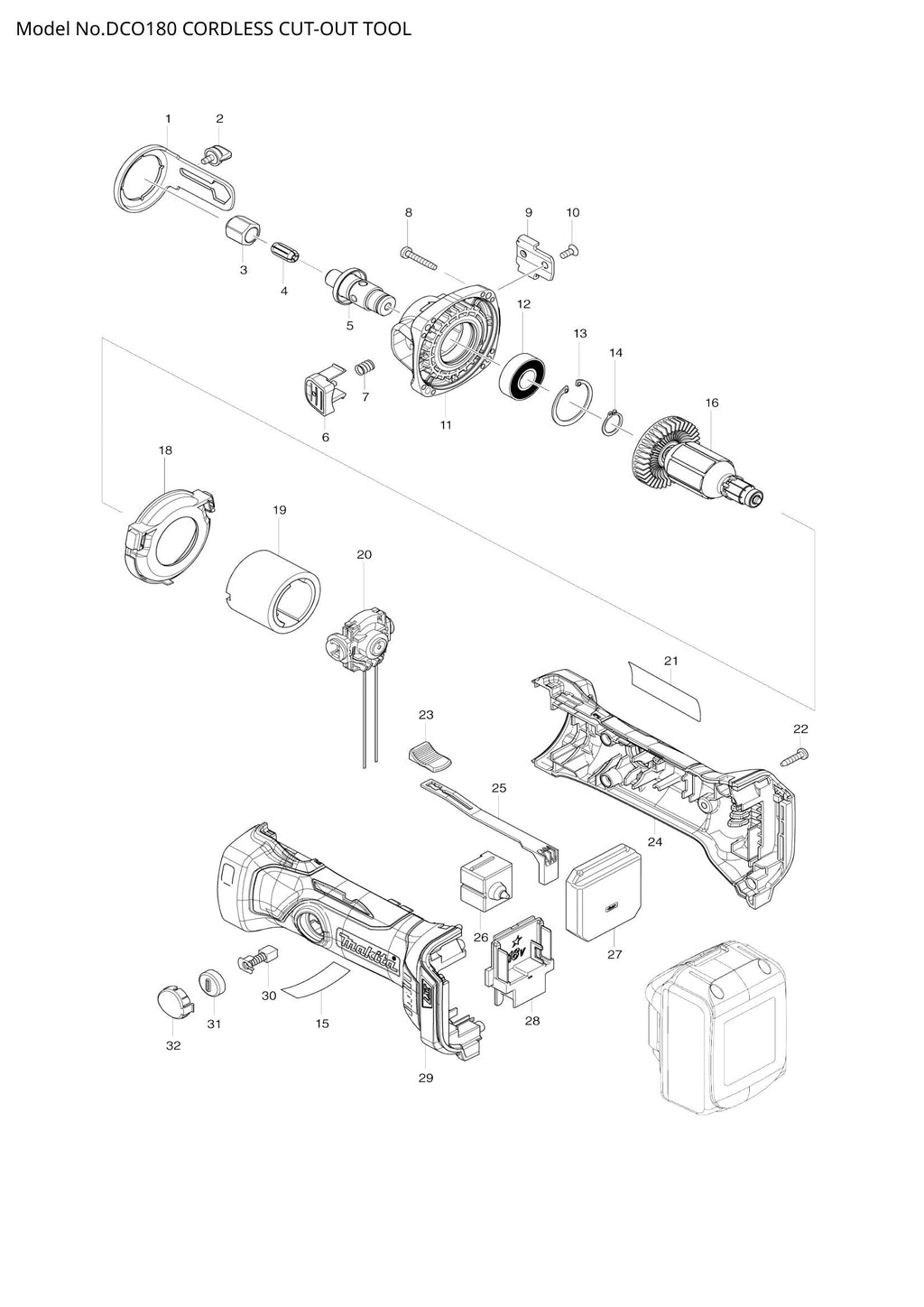

DCO180 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DCO180 exploded view

Explosionszeichnung – DCO180

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHUHPLATTE (SKU: 346796-2)
  • Position 002 – Rändelschraube M4x8 (Artikelnummer: 266898-7)
  • Position 004 – SPANNZANGENKEGEL 3.18 (SKU: 763677-9)
  • Position 005 – SPINDEL KOMPLETT (SKU: 142656-4)
  • Position 006 – WELLENSPERRE (SKU: 455181-9)
  • Position 007 – DRUCKFEDER 7 (SKU: 234332-5)
  • Position 008 – Blechschraube 4x25 (Artikelnummer: 266374-1)
  • Position 009 – SCHUHHALTER (SKU: 346795-4)
  • Position 010 – Senkkopfschraube M4 (Artikelnummer: 912107-9)
  • Position 011 – LAGERGEHÄUSE KOMPLETT (SKU: 142655-6)
  • Position 012 – KUGELLAGER 6002DDW (SKU: 211236-8)
  • Position 013 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 014 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 016 – ANKER (SKU: 619344-3)
  • Position 018 – Prallplatte (Artikelnummer: 455182-7)
  • Position 019 – Jocheinheit (Artikelnummer: 638627-2)
  • Position 020 – ENDBELL KOMPLETT (SKU: 632C14-5)
  • Position 021 – DCO180 TYPENSCHILD (SKU: 815U77-6)
  • Position 022 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 023 – SCHALTERKNOPF (SKU: 419566-3)
  • Position 024 – GEHÄUSESATZ (SKU: 187871-3)
  • Position 025 – SCHALTHEBEL (SKU: 419519-2)
  • Position 027 – CONTROLLER (SKU: 620308-2)
  • Position 028 – TERMINAL (SKU: 643860-3)
  • Position 029 – GEHÄUSESATZ (SKU: 187871-3)
  • Position 030 – Kohlebürste CB-430 (SKU: 191971-3)
  • Position 031 – Bürstenhalterkappe (SKU: 643929-3)
  • Position 032 – Halterkappenabdeckung (Artikelnummer: 455183-5)
