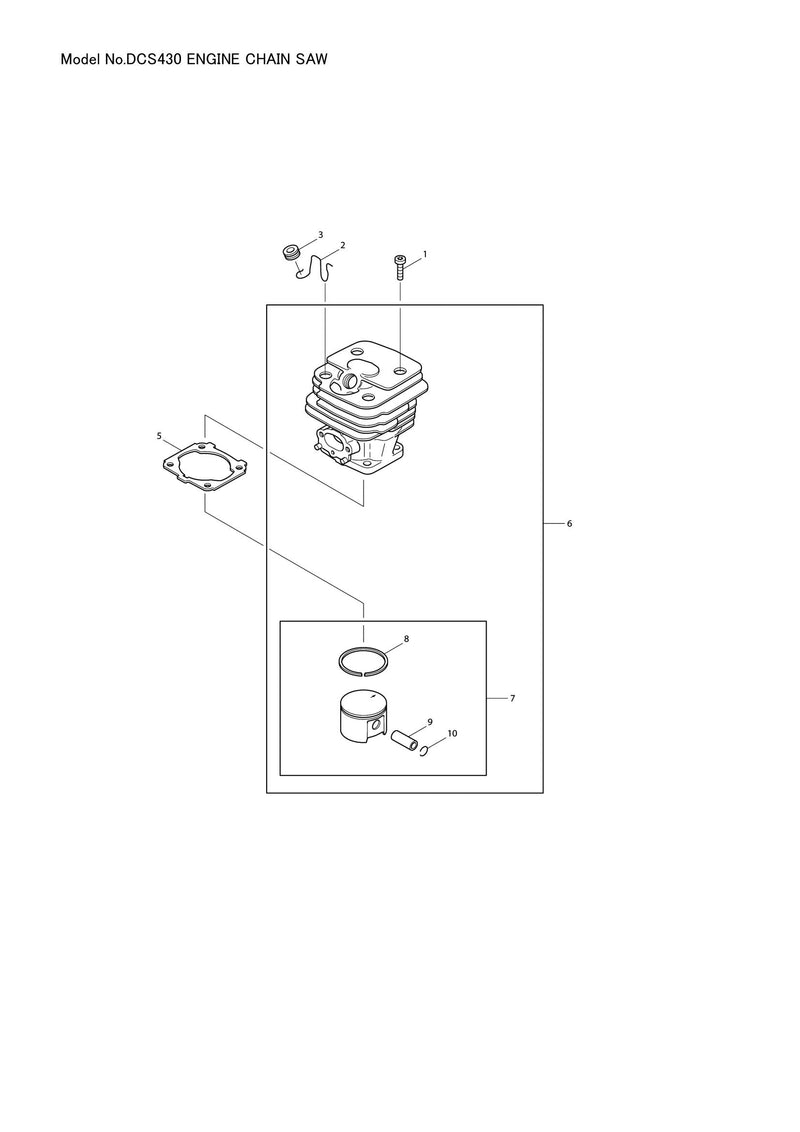

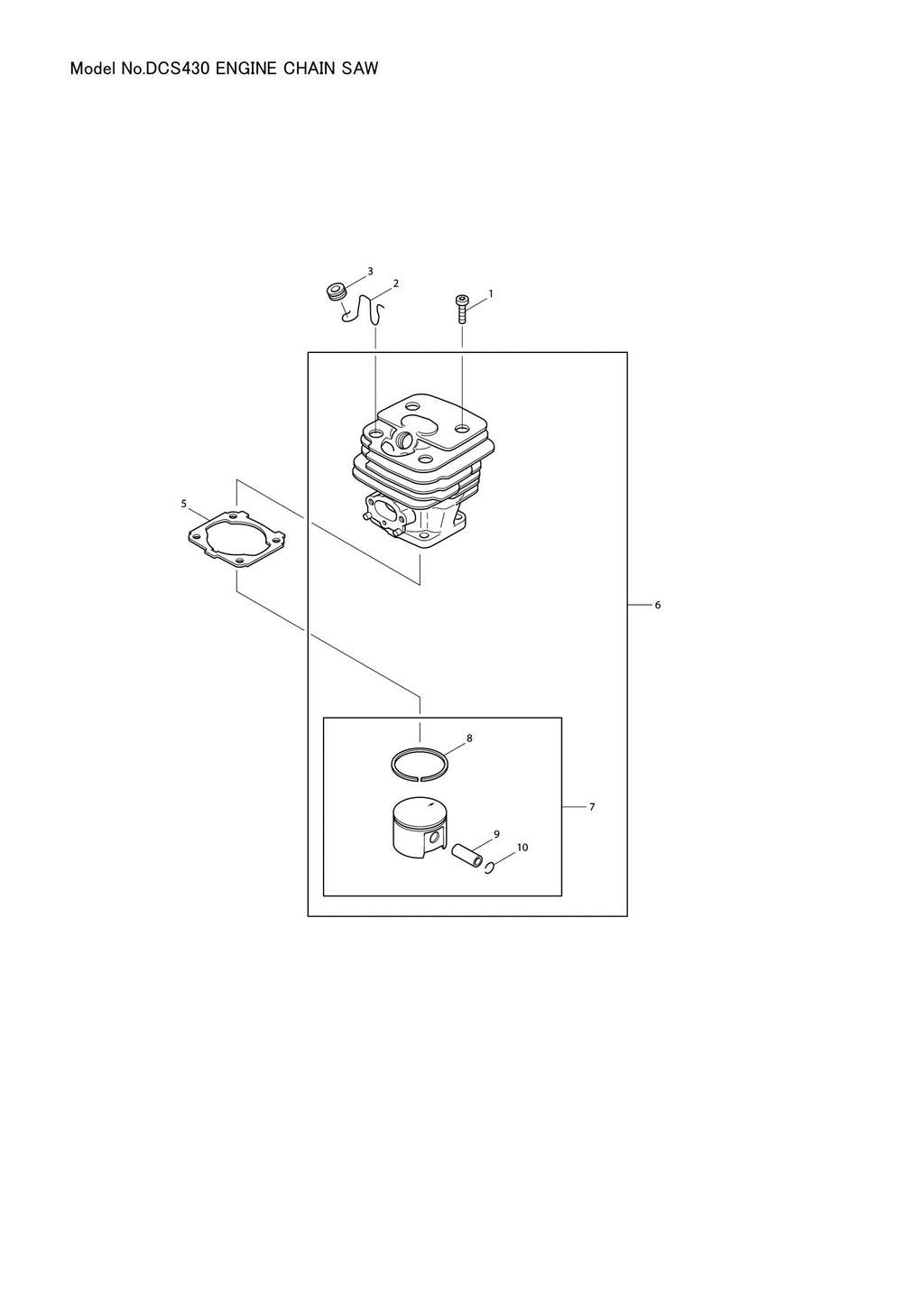

Explosionszeichnung – DCS430

Name: Explosionszeichnung – DCS430
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – KLEMME (SKU: 001142012)
Position 003 – TÜLLE (SKU: 965401011)
Position 005 – ZYLINDERDICHTUNG (SKU: 965525042)
Position 006 – ZYLINDER/KOLBEN KPL. (SKU: 020130030)
Position 007 – KOLBENBAUGRUPPE (40 MM) (SKU: 032132011)
Position 008 – KOLBENRING 40MM (SKU: 021132230)
Position 009 – KOLBENBOLZEN (SKU: 001132010)
Position 010 – Federring (Artikelnummer: 020132050)
Position 012 – KURBELGEHÄUSE (MAG.) (SKU: 020111631)
Position 014 – KURBELGEHÄUSEDICHTUNG (SKU: 965525002)
Position 015 – KUGELLAGER 6201 (SKU: 960102129)
Position 016 – SCHLÜSSEL (SKU: 939620371)
Position 017 – KURBELWELLE (SKU: 020120010)
Position 018 – NADELKÄFIG (SKU: 962211030)
Position 019 – SECHSKANTSCHRAUBE (SKU: 027213520)
Position 020 – KURBELGEHÄUSE KPL. (KL.) (SKU: 020111660)
Position 021 – Blattfeder (Artikelnummer: 027213320)
Position 022 – Federstift 5x16 (Artikelnummer: 934950160)
Position 023 – KUGELLAGER 6202 (SKU: 960102159)
Position 024 – FEDER (SKU: 027213270)
Position 025 – RING (SKU: 027213510)
Position 026 – ANSATZMUTTER (SKU: 027213500)
Position 033 – VORFILTER (SKU: 020173011)
Position 035 – TÜLLE (SKU: 965401011)
Position 037 – VIERKANTMUTTER (SKU: 923305000)
Position 038 – KLEMME (SKU: 020111070)
Position 041 – SPIKE BAR ASSY. (SKU: 020250020)
Position 044 – KETTENSPANNMUTTER (SKU: 001213020)
Position 045 – FÜHRUNGSSCHIENENSCHRAUBE M8X30 (SKU: 905808305)
Position 046 – FÜHRUNGSPLATTE (SKU: 020111172)
Position 048 – ENTLÜFTUNGSVENTIL (SKU: 010245010)
Position 050 – KETTENFANG (SKU: 020111082)
Position 055 – Gummipuffer (Artikelnummer: 965403490)
Position 061 – KRAFTSTOFFTANK BAUGRUPPE BLAU (SKU: 020114640)
Position 062 – TANKDECKEL KOMPLETT (SKU: 965451901)
Position 063 – O-RING 32X4,5 (SKU: 963232045)
Position 064 – SAUGKOPF (SKU: 963601120)
Position 065 – FILZ (SKU: 963601240)
Position 068 – Biegefeder (SKU: 020117160)
Position 069 – Fanghebel (Artikelnummer: 020117301)
Position 071 – FEDER (SKU: 020117273)
Position 073 – KRAFTSTOFFLEITUNG (SKU: 965404460)
Position 075 – SCHRAUBE 4,7X13 (SKU: 913447134)
Position 078 – STARTER ASSY BLAU (SKU: 026160640)
Position 079 – ANLASSERGRIFF (SKU: 965402262)
Position 080 – Lüftergehäuse kpl. (Artikelnummer: 020112630)
Position 082 – RÜCKSPULFEDER KOMPLETT (SKU: 020163031)
Position 085 – KABELTROMMEL (SKU: 027162070)
Position 086 – DISC 8.4 (SKU: 924108400)
Position 087 – Sicherungsring S-8 (SKU: 929108080)
Position 088 – LUFTFÜHRUNGSPLATTE (SKU: 020112010)
Position 090 – Federscheibe 8x17 (Artikelnummer: 928308001)
Position 091 – Zündkerzenkappe komplett (Artikelnummer: 957604260)
Position 102 – KURZSCHLUSSKABEL (SKU: 001147000)
Position 103 – ZÜNDKABEL L=1M (SKU: 970310200)
Position 104 – HANDSCHUTZ KOMPLETT (SKU: 027213452)
Position 105 – Blechschraube 5,5x18 (Artikelnummer: 905005184)
Position 106 – Ausrückhebel (Artikelnummer: 027213221)
Position 107 – HANDSCHUTZ (SKU: 027213462)
Position 108 – ETIKETT (SKU: 980114237)
Position 109 – Buchsensatz (Artikelnummer: 027213430)
Position 110 – Gummibuchse (SKU: 027213150)
Position 111 – BUCHSE (SKU: 027213161)
Position 115 – Stift 21,5 mm für Bremsverbindung (Artikelnummer: 027213130)
Position 116 – Stift 11 mm für Bremsverbindung (Artikelnummer: 027213140)
Position 117 – ETIKETT DCS430 (SKU: 980114388)
Position 118 – SCHUTZABDECKUNG (SKU: 027213280)
Position 119 – BREMSHANDHALTER (SKU: 027213350)
Position 122 – Unterlegscheibe 5 (Artikelnummer: 924500049)
Position 124 – BREMSVERBINDUNGSABDECKUNG (SKU: 027213111)
Position 131 – FEDER (SKU: 027213120)
Position 132 – GUMMIPLATTE (SKU: 027213560)
Position 133 – KETTENÖLABLASSROHR (SKU: 020245020)
Position 134 – SAUGLEITUNG, ÖL, KOMPL. (SKU: 020245040)
Position 135 – ÖLPUMPE KPL. (SKU: 027245160)
Position 136 – ÖLPUMPEN-REPARATURSATZ (SKU: 030245070)
Position 137 – PUMPENANTRIEB (SKU: 027245010)
Position 138 – ÖLPUMPEN-REPARATURSATZ (SKU: 030245070)
Position 141 – ANSCHLAGRING (SKU: 001245320)
Position 143 – NADELKÄFIG (SKU: 962210025)
Position 144 – FELGENKETTENRAD .325" SM7-8 (SKU: 020224070)
Position 146 – KUPPLUNG KOMPLETT (SKU: 957180030)
Position 148 – Führungsscheibe (Artikelnummer: 001182060)
Position 151 – HITZESCHILD (SKU: 020174170)
Position 153 – SCHALLDÄMPFER (SKU: 020174160)
Position 161 – Hutmutter mit Schlitz M5 (Artikelnummer: 001118062)
Position 165 – HAUBE (SKU: 027118154)
Position 166 – DICHTUNG (SKU: 965404780)
Position 168 – Ansaugkrümmerdichtung (Artikelnummer: 965525032)
Position 169 – VERGASERGEHÄUSE (SKU: 027118054)
Position 171 – TÜLLE (SKU: 965401024)
Position 172 – QUADRATISCHE TÜLLE (SKU: 965404410)
Position 173 – DICHTUNG (SKU: 965404341)
Position 177 – CHOKEHEBEL (SKU: 027150830)
Position 178 – EINSTELLFÜHRUNG (SKU: 020118030)
Position 180 – Unterlegscheibe 5.3 (SKU: 924105300)
Position 181 – LUFTSAUGROHR (SKU: 020171100)
Position 188 – Leerlaufanschlagschraube (Artikelnummer: 001151240)
Position 189 – DRUCKFEDER (SKU: 021151230)
Position 190 – SCHRAUBE (SKU: 118151190)
Position 191 – Pumpenabdeckung (Artikelnummer: 001151165)
Position 192 – Dichtungs-/Membransatz (Artikelnummer: 021151540)
Position 193 – PUMPENMEMBRAN, GUMMI (SKU: 021151150)
Position 194 – BILDSCHIRM (SKU: 021151180)
Position 195 – SCHRAUBE (SKU: 118151060)
Position 196 – DROSSELKLAPPENVERSCHLUSS (SKU: 021151320)
Position 197 – HÜLSE (SKU: 001151580)
Position 198 – HEBEL (SKU: 001151590)
Position 199 – SCHRAUBE (SKU: 118151060)
Position 200 – CHOKE-WELLE (SKU: 001151600)
Position 201 – SCHRAUBE (SKU: 118151020)
Position 202 – Membranabdeckung (Artikelnummer: 021151120)
Position 204 – Steuerteilesatz (Artikelnummer: 957150040)
Position 205 – ABDECKSCHEIBE (SKU: 144150030)
Position 206 – CHOKE-VERSCHLUSS (SKU: 001151260)
Position 207 – SCHRAUBE (SKU: 118151060)
Position 208 – Verriegelungskugel (Artikelnummer: 118151170)
Position 209 – Verriegelungsfeder (Artikelnummer: 118151160)
Position 210 – FEDER (H) (SKU: 021151530)
Position 211 – FEDER (SKU: 001151310)
Position 212 – FEDER (SKU: 021151480)
Position 213 – DROSSELKLAPPENWELLE (Artikelnummer: 001151301)
Position 214 – HAUPTANPASSSCHRAUBE (SKU: 001151510)
Position 215 – Leerlauf-Einstellschraube (Artikelnummer: 001151470)
Position 219 – Kettenradnase kpl. (Artikelnummer: 411406700)
Position 225 – KLEMMHÜLSE (Artikelnummer: 934930100)
