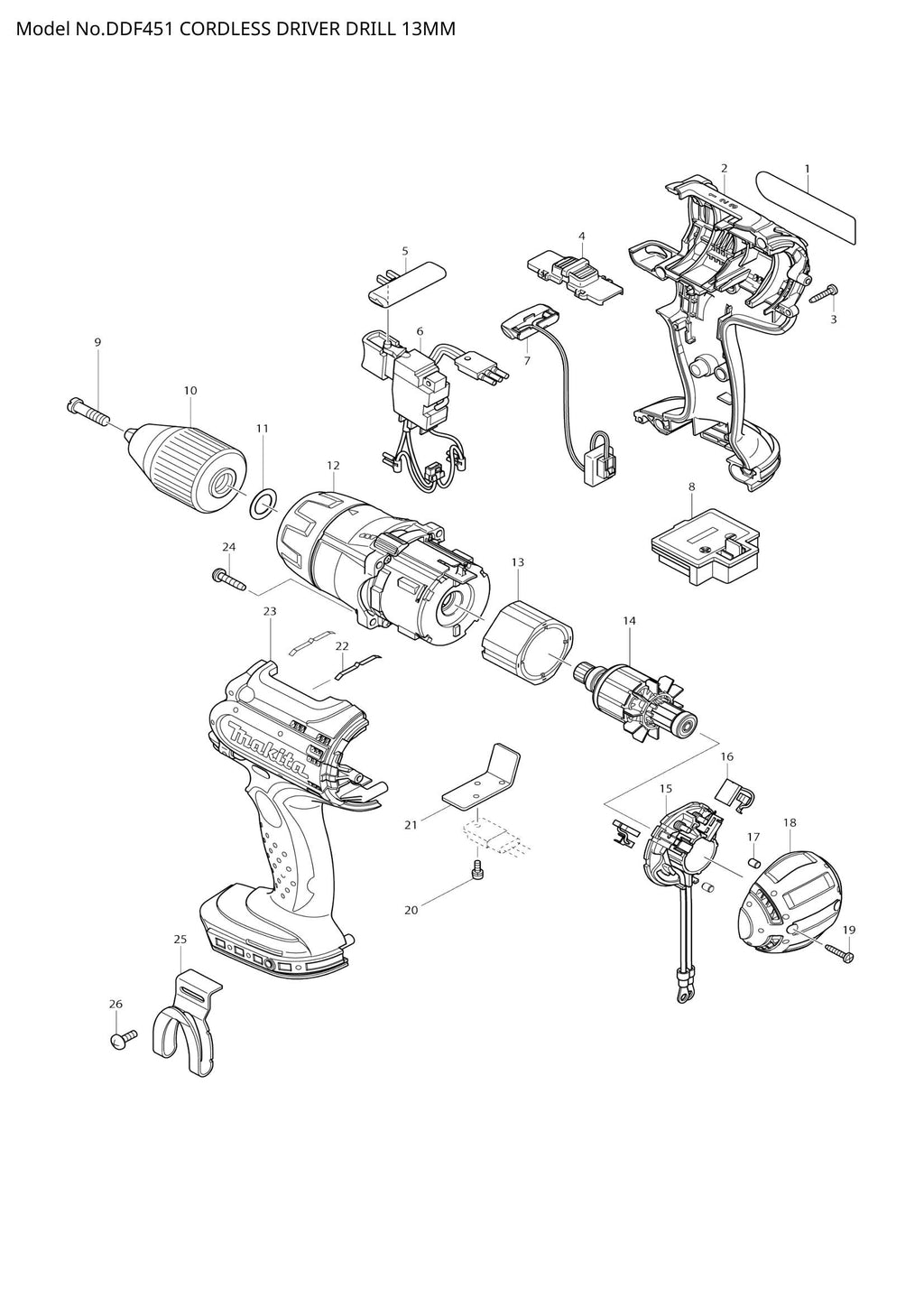

DDF451 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DDF451 exploded view

Explosionszeichnung – DDF451

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – DDF451 TYPENSCHILD (SKU: 815C61-3)
  • Position 003 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 004 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 125435-5)
  • Position 005 – V/H-Umschalthebel (SKU: 419250-0)
  • Position 006 – SCHALTER TG553FSB-4B (SKU: 650653-1)
  • Position 007 – LICHTSCHALTUNG (SKU: 631692-0)
  • Position 008 – TERMINAL (SKU: 644808-8)
  • Position 009 – - Senkkopfschraube M6X22 (SKU: 251468-5)
  • Position 010 – SCHNELLKUPPLUNGS-BOHRFUTTER 13 (SKU: 763196-5)
  • Position 011 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
  • Position 012 – ZAHNRADBAUGRUPPE (SKU: 125433-9)
  • Position 014 – ANKER (SKU: 619165-3)
  • Position 015 – Bürstenhalter komplett (Artikelnummer: 638849-4)
  • Position 017 – Gummistift 4 (SKU: 263032-0)
  • Position 018 – HINTERE ABDECKUNG (SKU: 419642-3)
  • Position 019 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 021 – KÜHLKÖRPER (SKU: 689145-3)
  • Position 022 – Blattfeder (Artikelnummer: 232220-0)
  • Position 024 – Blechschraube 4x20 (Artikelnummer: 266045-0)
  • Position 025 – HAKEN (SKU: 346317-0)
  • Position 026 – + SCHRAUBE M4X12 (SKU: 251314-2)
