DHR400 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DHR400 exploded view

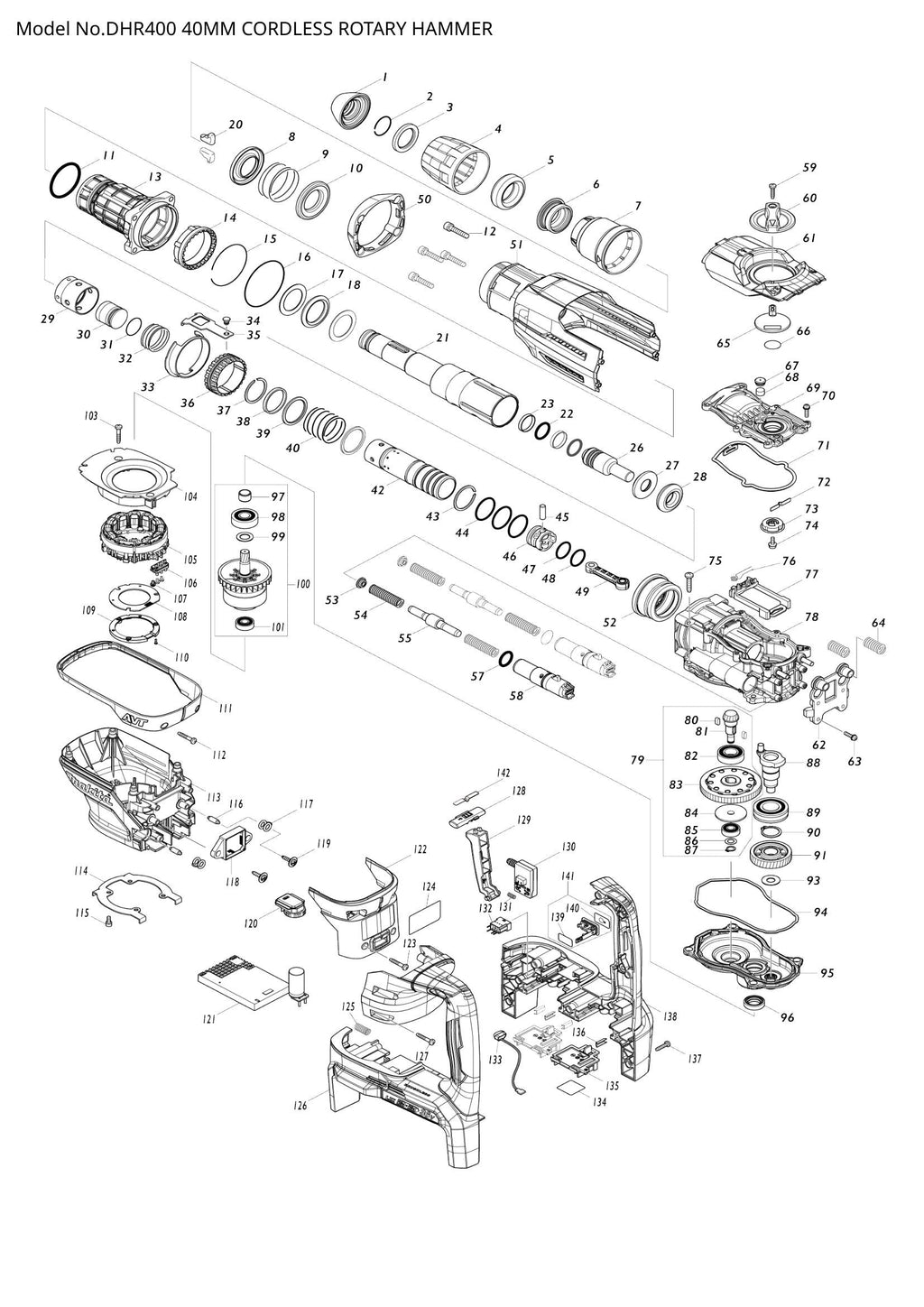

Explosionszeichnung – DHR400

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286292-7)
  • Position 002 – RINGFEDER 25 (SKU: 233948-3)
  • Position 003 – RING 28 (SKU: 257308-5)
  • Position 004 – Spannfutterabdeckung (SKU: 454330-5)
  • Position 005 – GUMMIRING 30 (SKU: 262167-4)
  • Position 006 – Spannring (Artikelnummer: 326272-2)
  • Position 007 – AUSLÖSEABDECKUNG (SKU: 454331-3)
  • Position 008 – FEDERFÜHRUNG (SKU: 346670-4)
  • Position 009 – DRUCKFEDER 46 (SKU: 234288-2)
  • Position 010 – FEDERFÜHRUNG (SKU: 346670-4)
  • Position 011 – O-RING 46 (SKU: 213615-6)
  • Position 012 – Innensechskantschraube M6x30 (Artikelnummer: 922351-0)
  • Position 013 – LAUF KOMPLETT (SKU: 141956-9)
  • Position 014 – Verriegelungshülse (SKU: 454337-1)
  • Position 015 – RINGFEDER 59 (SKU: 234290-5)
  • Position 016 – O-RING 65 (SKU: 213707-1)
  • Position 017 – Unterlegscheibe 32 (Artikelnummer: 267469-3)
  • Position 018 – GUMMIRING 32 (SKU: 262168-2)
  • Position 020 – WERKZEUGHALTER (SKU: 310257-8)
  • Position 021 – WERKZEUGHALTER (SKU: 326268-3)
  • Position 022 – O-RING 20 (SKU: 213317-4)
  • Position 023 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 026 – SCHLAGBOLZEN (SKU: 326269-1)
  • Position 027 – RING 17 (SKU: 326274-8)
  • Position 028 – GUMMIRING 18 (SKU: 262166-6)
  • Position 029 – Gleithülse (Artikelnummer: 454347-8)
  • Position 030 – STRIKER (SKU: 326270-6)
  • Position 031 – O-RING 22 (SKU: 213695-2)
  • Position 032 – DRUCKFEDER 33 (SKU: 234289-0)
  • Position 033 – FÜHRUNGSRING (SKU: 346673-8)
  • Position 034 – Flachstift mit Linsenkopf 6 (SKU: 256548-2)
  • Position 035 – Verbindungsplatte (SKU: 346671-2)
  • Position 036 – Antriebshülse (Artikelnummer: 313255-1)
  • Position 037 – Sicherungsring (außen) WR-32.5 (SKU: 257991-8)
  • Position 038 – RING 33 (SKU: 257340-9)
  • Position 039 – Unterlegscheibe 33 (Artikelnummer: 267470-8)
  • Position 040 – DRUCKFEDER 34 (SKU: 234287-4)
  • Position 042 – ZYLINDER 28,5 (SKU: 332063-1)
  • Position 043 – Sicherungsring (ext.) WR-32.5 (SKU: 257991-8)
  • Position 044 – O-RING 30 (SKU: 213406-5)
  • Position 045 – PIN 7 (SKU: 256197-5)
  • Position 046 – KOLBEN (SKU: 419004-5)
  • Position 047 – O-RING 21 (SKU: 213379-2)
  • Position 048 – O-RING 22 (SKU: 213695-2)
  • Position 049 – Pleuelstange (Artikelnummer: 454317-7)
  • Position 050 – GEHÄUSEKAPPE (SKU: 424560-2)
  • Position 051 – GEHÄUSEABDECKUNG A KOMPLETT (SKU: 141957-7)
  • Position 052 – Spiralkegelrad 26 (Artikelnummer: 227613-4)
  • Position 053 – FEDERPLATTE (SKU: 454342-8)
  • Position 054 – DRUCKFEDER 11 (SKU: 234286-6)
  • Position 055 – GEGENGEWICHT (SKU: 326273-0)
  • Position 057 – O-RING 19 (SKU: 213325-5)
  • Position 058 – HALTER KOMPLETT (SKU: 142289-5)
  • Position 059 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 060 – SCHALTHEBEL (SKU: 454326-6)
  • Position 061 – Kurbeldeckelabdeckung (Artikelnummer: 319652-9)
  • Position 062 – FEDERHALTER (SKU: 458098-5)
  • Position 063 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 064 – DRUCKFEDER 12 (SKU: 234282-4)
  • Position 065 – KURBELHEBEL (SKU: 454345-2)
  • Position 066 – O-RING 18 (SKU: 213262-3)
  • Position 067 – FILTERKAPPE (SKU: 424556-3)
  • Position 068 – FILTER (SKU: 443182-9)
  • Position 069 – KURBELKAPPE (SKU: 454319-3)
  • Position 070 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 071 – DICHTRING B (SKU: 424559-7)
  • Position 072 – Blattfeder (Artikelnummer: 232280-2)
  • Position 073 – Verbindungshebel (Artikelnummer: 458100-4)
  • Position 074 – Flachkopfschraube M4x10 (Artikelnummer: 911511-9)
  • Position 075 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 076 – TORSIONSFEDER 7 (SKU: 233603-7)
  • Position 077 – LINK GUIDE (SKU: 454338-9)
  • Position 078 – KURBELGEHÄUSE A KOMPLETT (SKU: 141953-5)
  • Position 079 – DREHMOMENTBEGRENZERBAUGRUPPE (SKU: 126290-8)
  • Position 080 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 081 – Spiralkegelrad 7 (Artikelnummer: 227612-6)
  • Position 082 – KUGELLAGER 6002LLU (SKU: 211232-6)
  • Position 083 – DREHMOMENTBEGRENZER KOMPLETT (SKU: 141959-3)
  • Position 084 – SCHULTERSCHEIBE 8 (SKU: 324727-1)
  • Position 085 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 086 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
  • Position 087 – Sicherungsring (außen) S-8 (SKU: 961004-6)
  • Position 088 – KURBELWELLE (SKU: 326271-4)
  • Position 089 – KUGELLAGER 6004LLU (SKU: 210183-0)
  • Position 090 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 091 – SCHRÄGZAHNRAD ​​37 (SKU: 227772-4)
  • Position 093 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
  • Position 094 – DICHTRING A (SKU: 424558-9)
  • Position 095 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 141955-1)
  • Position 096 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 097 – HÜLSE 12 (SKU: 331596-3)
  • Position 098 – KUGELLAGER 6201LLU (SKU: 211137-0)
  • Position 099 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 101 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 103 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 104 – Prallplatte (Artikelnummer: 458099-3)
  • Position 105 – STATOR (SKU: 629335-6)
  • Position 106 – FÜHRUNGSEINHEIT (SKU: 632L39-3)
  • Position 107 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 108 – CONTROLLER B (SKU: 620795-5)
  • Position 110 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 111 – GUARD 40 (SKU: 454348-6)
  • Position 112 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 113 – MOTORGEHÄUSE (SKU: 458051-1)
  • Position 114 – FÜHRUNGSPLATTE (SKU: 347299-9)
  • Position 115 – Innensechskantschraube M4x10 (Artikelnummer: 922111-0)
  • Position 116 – Schulterstift 4-6 (SKU: 256380-4)
  • Position 117 – DOPPELTER O-RING (SKU: 422241-2)
  • Position 117 – SCHWAMMWÄSCHE (SKU: 422462-6)
  • Position 118 – BESCHLEUNIGUNGSMESSERSCHALTUNG (SKU: 620797-1)
  • Position 118 – BESCHLEUNIGUNGSMESSERSCHALTUNG (SKU: 620997-3)
  • Position 119 – Blechschraube 4x18 (Artikelnummer: 251599-0)
  • Position 120 – WÄHLSCHALTUNG (SKU: 620796-3)
  • Position 121 – CONTROLLER (SKU: 620794-7)
  • Position 121 – CONTROLLER (SKU: 620996-5)
  • Position 122 – CONTROLLER-ABDECKUNG (SKU: 458054-5)
  • Position 123 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 124 – DHR400-TYPENSCHILD (SKU: 854C13-9)
  • Position 125 – DRUCKFEDER 8 (SKU: 232411-3)
  • Position 127 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 128 – Abzugssperre (SKU: 458096-9)
  • Position 129 – SCHALTHEBEL (SKU: 458097-7)
  • Position 130 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 131 – DRUCKFEDER 5 (SKU: 232418-9)
  • Position 132 – ANSCHLUSSEINHEIT (SKU: 632L47-4)
  • Position 133 – LED-SCHALTUNG (SKU: 620549-0)
  • Position 134 – DHR400 SERIENNR.-ETIKETT (SKU: 854C21-0)
  • Position 135 – TERMINAL (SKU: 644809-6)
  • Position 136 – PLATTE (SKU: 346783-1)
  • Position 137 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 142 – Blattfeder (SKU: 232280-2)
