DHW080 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DHW080 exploded view

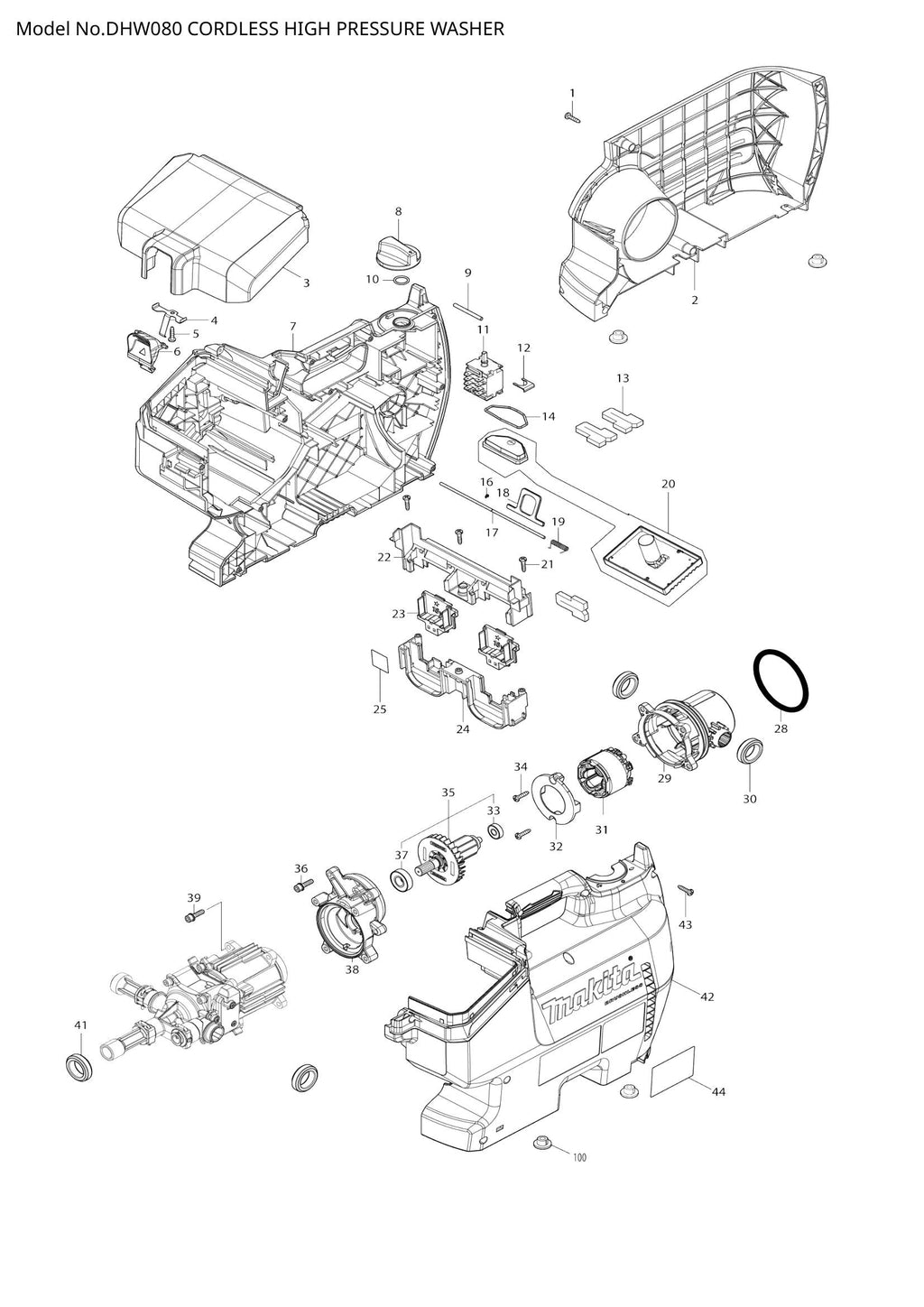

Explosionszeichnung – DHW080

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – ZUBEHÖRKASTEN (SKU: 458336-5)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 006 – Verriegelungshebel (Artikelnummer: 459380-5)
  • Position 008 – SCHALTER 50 (SKU: 456837-7)
  • Position 009 – PIN 4 (SKU: 268292-9)
  • Position 010 – O-RING 14 (SKU: 213176-6)
  • Position 011 – SCHALTER 1703.4702 (SKU: 651382-9)
  • Position 012 – SCHLOSSPLATTE (SKU: 347530-3)
  • Position 013 – SCHWAMM (SKU: 422411-3)
  • Position 014 – O-RING 38 (SKU: 213527-3)
  • Position 016 – ANSCHLAGRING E-2.0 (SKU: 257926-9)
  • Position 017 – STANGE 3 (SKU: 327333-1)
  • Position 018 – HAKEN (SKU: 347513-3)
  • Position 020 – STEUERUNG KOMPLETT (SKU: 620B17-5)
  • Position 021 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 022 – Anschlusshalter-Set (Artikelnummer: 183M55-9)
  • Position 023 – TERMINAL (SKU: 644809-6)
  • Position 024 – KLEMMENHALTERSATZ (SKU: 183M55-9)
  • Position 025 – DHW080 SERIENNR.-ETIKETT (SKU: 855Y74-4)
  • Position 028 – GUMMI ERHALTEN (SKU: 422250-1)
  • Position 029 – MOTORGEHÄUSE (SKU: 458326-8)
  • Position 030 – Gummikissen (SKU: 422409-0)
  • Position 032 – Prallplatte (Artikelnummer: 458327-6)
  • Position 033 – KUGELLAGER 607ZZ (SKU: 210062-2)
  • Position 034 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 035 – ROTORBAUGRUPPE (SKU: 519570-3)
  • Position 036 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 037 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 038 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 161823-2)
  • Position 039 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 041 – Gummikissen (Artikelnummer: 422409-0)
  • Position 043 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 044 – DHW080 TYPENSCHILD (SKU: 855Y66-3)
  • Position 045 – SCHALTKASTENSATZ (SKU: 183M00-4)
  • Position 046 – Flachkopfschraube M3x16 (Artikelnummer: 911028-2)
  • Position 047 – SCHALTEREINHEIT (SKU: 632N61-2)
  • Position 048 – SCHALTKASTENSATZ (SKU: 183M00-4)
  • Position 049 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 050 – O-RING 67 (SKU: 213706-3)
  • Position 051 – KUGELLAGER 628DDW (SKU: 210032-1)
  • Position 052 – SCHRÄGZAHNRAD ​​47 (SKU: 221597-8)
  • Position 053 – SPINDEL (SKU: 327076-5)
  • Position 054 – PUMPENGEHÄUSE KOMPLETT (SKU: 161821-6)
  • Position 056 – HS-Schraube M6x20 mit WR (Artikelnummer: 265A34-8)
  • Position 058 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 059 – KOLBENBOLZEN 12 (SKU: 327075-7)
  • Position 060 – FEDERHALTER C (SKU: 347340-8)
  • Position 061 – DRUCKFEDER 22 (SKU: 232434-1)
  • Position 062 – O-RING 67 (SKU: 213706-3)
  • Position 063 – KOLBENZYLINDER (SKU: 319670-7)
  • Position 064 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 065 – ÖLDICHTRING 12 (SKU: 213861-1)
  • Position 066 – Dichtungshalter 12 (Artikelnummer: 458323-4)
  • Position 067 – VERPACKUNG 12 (SKU: 422254-3)
  • Position 069 – O-RING 53 (SKU: 213656-2)
  • Position 070 – AUSLAUFVENTIL (SKU: 458320-0)
  • Position 071 – DRUCKFEDER 7 (SKU: 232432-5)
  • Position 072 – VENTILHALTER (SKU: 458321-8)
  • Position 073 – O-RING 21 (SKU: 213379-2)
  • Position 074 – O-RING 13 (SKU: 213238-0)
  • Position 075 – O-RING 5 (SKU: 213005-3)
  • Position 076 – FEDERHALTER A (SKU: 458322-6)
  • Position 077 – DRUCKFEDER 6 (SKU: 232433-3)
  • Position 078 – O-RING 10 (SKU: 213055-8)
  • Position 079 – Halter einstellen (Artikelnummer: 458309-8)
  • Position 080 – O-RING 7 (SKU: 213011-8)
  • Position 081 – O-RING 5 (SKU: 213005-3)
  • Position 083 – U-TYP PIN 3 (SKU: 327074-9)
  • Position 084 – ÜBERDRUCKVENTILBAUGRUPPE (SKU: 126765-7)
  • Position 085 – O-RING 14 (SKU: 213176-6)
  • Position 086 – EINLAUFVERBINDUNG (SKU: 458316-1)
  • Position 087 – O-RING 14 (SKU: 213176-6)
  • Position 089 – PUMPENKOPFKAPPE (SKU: 458310-3)
  • Position 090 – O-RING 16 (SKU: 213223-3)
  • Position 092 – DRUCKSTIFT (SKU: 458311-1)
  • Position 093 – DRUCKFEDER 11 (SKU: 232429-4)
  • Position 094 – Unterlegscheibe 5A (Artikelnummer: 253407-1)
  • Position 095 – O-RING 5 (SKU: 213005-3)
  • Position 096 – Unterlegscheibe 5B (Artikelnummer: 253408-9)
  • Position 097 – HS-Schraube M5x50 mit WR (Artikelnummer: 265A33-0)
  • Position 098 – Gummikissen (Artikelnummer: 422409-0)
  • Position 100 – CAP 20 (SKU: 286212-1)
  • Position 101 – BATTERIEABDECKUNGSDICHTUNG (SKU: 422719-5)
  • Position 102 – CONTROLLER BS (SKU: 620K96-7)
  • Position 103 – LEAD UNIT S (SKU: 638A35-3)
  • Position 104 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
