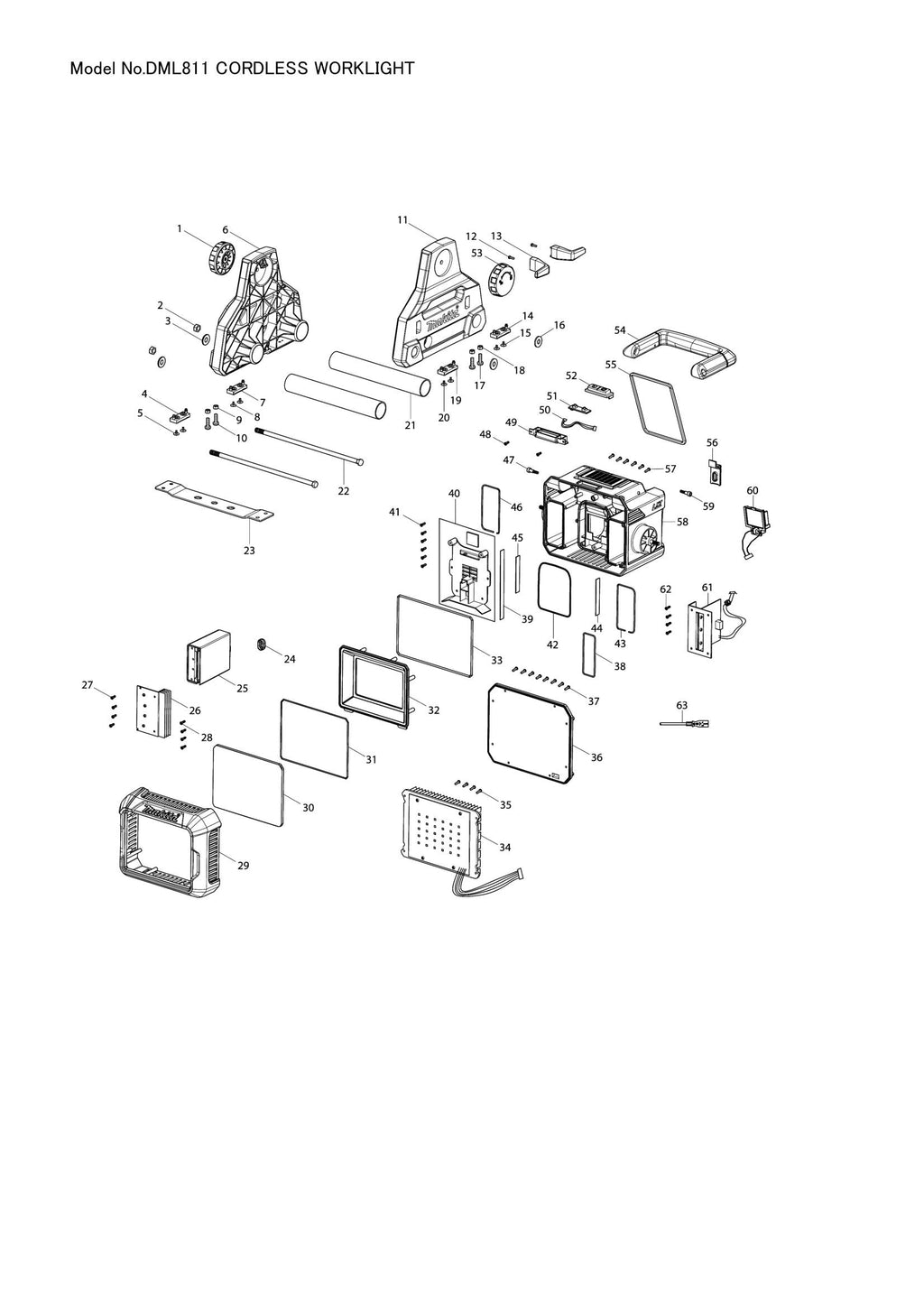

Explosionszeichnung – DML811

Name: Explosionszeichnung – DML811
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Verriegelungsknopfbaugruppe (SKU: GM00002160)
Position 002 – MUTTER M8 (SKU: GM00002158)
Position 003 – METALL AD20XID8.5X2MM (SKU: GM00002157)
Position 004 – GUMMIFUß (SKU: GM00002154)
Position 005 – SCHRAUBE 3X6 PWB (SKU: GM00002164)
Position 006 – STAND LINKS ASSY (SKU: GM00002162)
Position 007 – GUMMIFUß (SKU: GM00002154)
Position 008 – SCHRAUBE 3X6 PWB (SKU: GM00002164)
Position 009 – MUTTER M5 (SKU: GM00002155)
Position 010 – SCHRAUBE 5X15 PM (SKU: GM00002156)
Position 011 – STAND RECHTS ASSY (SKU: GM00002161)
Position 012 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 013 – Haken für Netzkabel (SKU: GM00002159)
Position 014 – GUMMIFUß (SKU: GM00002154)
Position 015 – SCHRAUBE 3X6 PWB (SKU: GM00002164)
Position 016 – METALL AD20XID8.5X2MM (SKU: GM00002157)
Position 017 – SCHRAUBE 5X15 PM (SKU: GM00002156)
Position 018 – MUTTER M5 (SKU: GM00002155)
Position 019 – GUMMIFUß (SKU: GM00002154)
Position 020 – SCHRAUBE 3X6 PWB (SKU: GM00002164)
Position 021 – STANDHALTEROHR (SKU: GM00002153)
Position 022 – METALLSCHRAUBE M8 (SKU: GM00002152)
Position 023 – Grundhalterungsplatte (Artikelnummer: GM00002151)
Position 024 – O-RING FÜR AC-STECKDOSENHALTER (SKU: GM00002150)
Position 025 – EU AC POWER ASSY (SKU: GM00002148)
Position 026 – AC-Stromversorgungs-Kühlkörperbaugruppe (SKU: GM00002145)
Position 027 – SCHRAUBE 3X14 PB NI (SKU: GM00002149)
Position 028 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 029 – VORDERE ABDECKUNG (SKU: GM00002114)
Position 030 – LINSE BAUGRUPPE (SKU: GM00002115)
Position 031 – LINSEN-O-RING (SKU: GM00002116)
Position 032 – Reflektorbaugruppe (SKU: GM00002117)
Position 033 – O-Ring A für Gummi-Kühlkörper (SKU: GM00002118)
Position 034 – LED PCBA ASSY (SKU: GM00002119)
Position 035 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 036 – Mittelkarosserieabdeckung (SKU: GM00002120)
Position 037 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 038 – O-RING MITTELKÖRPER (SKU: GM00002133)
Position 039 – EVA-B (SKU: GM00002166)
Position 041 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 043 – O-RING MITTELKÖRPER (SKU: GM00002132)
Position 044 – EVA-B (SKU: GM00002134)
Position 045 – EVA-B (SKU: GM00002134)
Position 046 – O-RING MITTELKÖRPER (SKU: GM00002132)
Position 047 – Innensechskantschraube (SKU: GM00002137)
Position 049 – SCHALTERHALTER (SKU: GM00002138)
Position 050 – 4P WAFER (SKU: GM00002139)
Position 051 – SCHALTER-PCBA-BAUGRUPPE (SKU: GM00002140)
Position 052 – SCHALTERBAUGRUPPE (SKU: GM00002141)
Position 053 – Verriegelungsknopfbaugruppe (SKU: GM00002160)
Position 054 – GRIFFBAUGRUPPE (SKU: GM00002144)
Position 055 – O-RING FÜR VERRIEGELUNG (SKU: GM00002143)
Position 056 – O-RING FÜR AC-BUCHSE (SKU: GM00002142)
Position 057 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 058 – MITTELKAROSSERIE-BAUGRUPPE (SKU: GM00002136)
Position 059 – Innensechskantschraube (SKU: GM00002137)
Position 060 – BATTERIEHALTER-BAUGRUPPE (SKU: GM00002135)
Position 061 – HAUPT-PCBA-BAUGRUPPE (SKU: GM00002121)
Position 062 – SCHRAUBE 3X18 PT (SKU: GM00002165)
Position 063 – VDE-Netzkabel (SKU: GM00002127)
