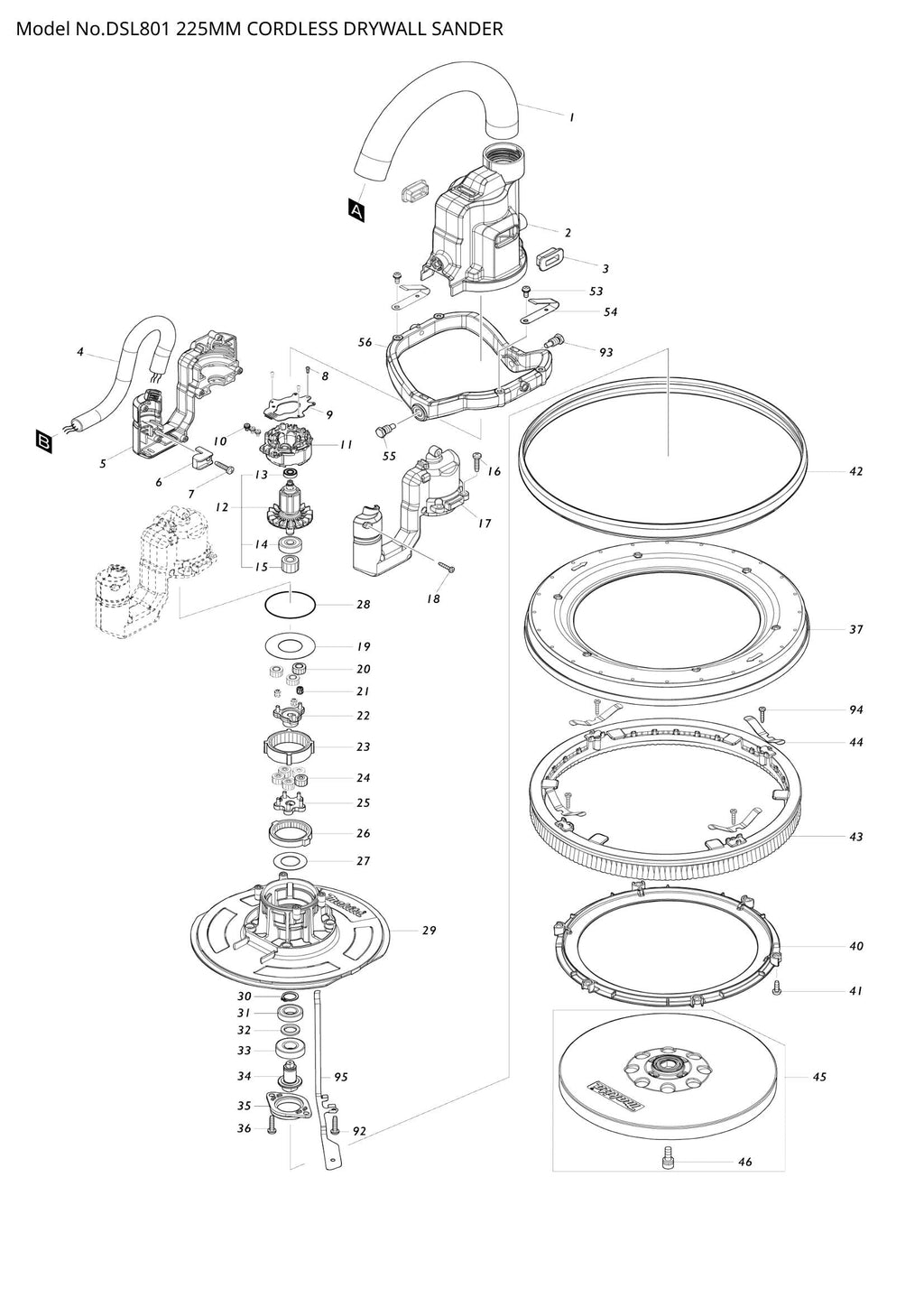

Explosionszeichnung – DSL801

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHLAUCH 28-0,25 (SKU: 245058-4)
  • Position 003 – Gummikappe (SKU: 422446-4)
  • Position 005 – MOTORGEHÄUSESATZ (SKU: 183L77-3)
  • Position 006 – Zugentlastung (Artikelnummer: 687261-5)
  • Position 007 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 008 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 009 – CONTROLLER B (SKU: 620B02-8)
  • Position 010 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 011 – STATOR (SKU: 629409-3)
  • Position 012 – ROTORBAUGRUPPE (SKU: 519567-2)
  • Position 013 – KUGELLAGER 695DDW (SKU: 210039-7)
  • Position 014 – KUGELLAGER 627DDW (SKU: 210023-2)
  • Position 015 – STIRNRAD 19 (SKU: 226888-2)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 017 – MOTORGEHÄUSESATZ (SKU: 183L77-3)
  • Position 019 – Unterlegscheibe 23 (Artikelnummer: 253437-2)
  • Position 020 – STIRNRAD 14 (SKU: 226886-6)
  • Position 021 – NADELKÄFIG 307 (SKU: 212131-5)
  • Position 022 – STIRNRAD 17 KOMPLETT (SKU: 140J82-1)
  • Position 023 – INNENZAHNRAD ​​47 (SKU: 226890-5)
  • Position 024 – STIRNRAD 13 (SKU: 226885-8)
  • Position 025 – TRÄGER KOMPLETT (SKU: 140J81-3)
  • Position 026 – INNENZAHNRAD ​​43 (SKU: 226889-0)
  • Position 027 – Unterlegscheibe 18 (Artikelnummer: 267789-5)
  • Position 028 – O-RING 48 (SKU: 213606-7)
  • Position 029 – GETRIEBEGEHÄUSE (SKU: 413828-1)
  • Position 030 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 031 – KUGELLAGER 6901ZZ (SKU: 211150-8)
  • Position 032 – Unterlegscheibe 12 (Artikelnummer: 253746-9)
  • Position 033 – KUGELLAGER 6001LLU (SKU: 210105-0)
  • Position 034 – SPINDEL (SKU: 327318-7)
  • Position 035 – LAGERHALTER 47 (SKU: 319823-8)
  • Position 036 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 037 – ABDECKUNG (SKU: 413488-9)
  • Position 040 – BÜRSTENSTOPPER (SKU: 413489-7)
  • Position 041 – Flachkopfschraube M4x14 (Artikelnummer: 911123-8)
  • Position 042 – Gummischutz (SKU: 422729-2)
  • Position 043 – BÜRSTE (SKU: 743127-0)
  • Position 044 – Blattfeder (SKU: 232510-1)
  • Position 045 – PAD 210 SET (SKU: 199939-3)
  • Position 046 – Innensechskantschraube M6x16 (Artikelnummer: 922323-5)
  • Position 047 – SCHLAUCHVERBINDER (SKU: 413490-2)
  • Position 049 – VERBINDUNG (SKU: 422617-3)
  • Position 051 – ROHR A KOMPLETT (SKU: 140N60-5)
  • Position 052 – ARMSATZ (SKU: 183T15-3)
  • Position 053 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
  • Position 054 – Blattfeder (SKU: 232534-7)
  • Position 056 – RAHMEN (SKU: 319808-4)
  • Position 057 – ARMSATZ (SKU: 183T15-3)
  • Position 058 – HÜLSE 6 (SKU: 262561-0)
  • Position 059 – Flachkopfschraube M6x20 (Artikelnummer: 911334-5)
  • Position 060 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 061 – ROHRGEHÄUSESATZ (SKU: 183L78-1)
  • Position 062 – Sicherungsring (Artikelnummer: 459226-5)
  • Position 063 – Verriegelungshülse komplett (SKU: 140J84-7)
  • Position 064 – ROHR B KOMPLETT (SKU: 140L61-1)
  • Position 065 – ROHRGEHÄUSESATZ (SKU: 183L78-1)
  • Position 066 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 067 – Blechschraube 4x30 (Artikelnummer: 266050-7)
  • Position 068 – ROHRSTOPFEN A (SKU: 459224-9)
  • Position 069 – Kabelhalter (Artikelnummer: 459228-1)
  • Position 070 – Stellschraube M4x8 (Artikelnummer: 913106-4)
  • Position 071 – INDIKATORFELD KOMPLETT (SKU: 140J83-9)
  • Position 072 – DRÜCKERSET (SKU: 183L75-7)
  • Position 073 – KLEMME 24 (SKU: 346248-3)
  • Position 074 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 075 – Staubdüsenbaugruppe (Artikelnummer: 127672-7)
  • Position 076 – Kabelabdeckung (SKU: 459229-9)
  • Position 077 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 078 – WÄHLSCHALTUNG (SKU: 620796-3)
  • Position 079 – SPERRKNOPF (SKU: 459230-4)
  • Position 080 – DRUCKFEDER 4 (SKU: 231433-0)
  • Position 081 – LOCK-ON-TASTE (SKU: 419705-5)
  • Position 082 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 083 – SCHALTHEBEL (SKU: 459231-2)
  • Position 084 – DRUCKFEDER 4 (SKU: 231433-0)
  • Position 085 – CONTROLLER (SKU: 620B00-2)
  • Position 086 – TERMINAL (SKU: 644809-6)
  • Position 087 – DSL801 SERIENNR.-ETIKETT (SKU: 811L28-3)
  • Position 088 – DRÜCKERSET (SKU: 183L75-7)
  • Position 089 – KAPPE KOMPLETT (SKU: 140F99-0)
  • Position 090 – DSL801 TYPENSCHILD (SKU: 811L21-7)
  • Position 091 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 092 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 093 – Sechskantschraube M8x22 (Artikelnummer: 265A68-1)
  • Position 095 – ERDPLATTE A (SKU: 347816-5)
  • Position 096 – NIET 7 (SKU: 412987-8)
